NEW !  SPRINT 80m ARDF TRANSMITTER
FTX-80HS SET


mykit fox

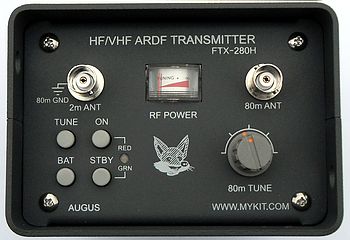

FTX-280H
3.5㎒/144㎒ PLL方式

バージョンのアップグレードサイズ小さくなりました
3.5MHzも周波数フリー 100チャンネル  / 80mバンド出力の安定化


受注生産 (製作期間 2週)



受注(オーダーメイド) 開始
全日本送料は無料 (EMS (国際スピード郵便))

3.5MHz PLL、相変わらずの出力など、バージョンアップされた送信機が誕生。

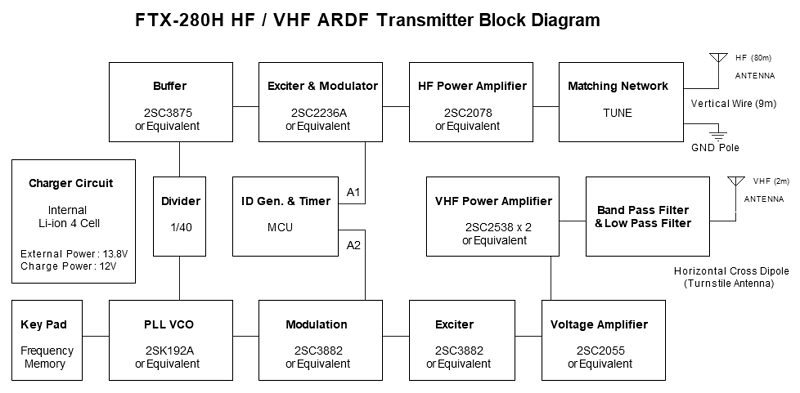

デュアルバンド PLLシステム



              一般的 規格

  符  號    種  類

  MO, MOE, MOI, MOS, MOH, MO5, (MON, MOD)

  選擇 可能な 送信機 番號

  Finish beacon, TX1, TX2, TX3, TX4, TX5, (TX6, TX7)

  C  W     速  度

  40∼55字/分  (Moxが1分に13回+Callsign

  Timer   誤 差 率

  1秒/日 以內

  正   格   電   壓

  13.8V(13V~17V),   充電 : 12V
  [AA Ni-MH*2000mA 12ea / 正電流 充電回路 內裝]

  サ      イ      ズ

  W10.7㎝ × H 7.4㎝ × D 17㎝

  重             量

  1184g (乾電池 AA型12個 包含)
  Auto Power OFF & Ni-MH Protection



           2m (144㎒) 送信部

  周 波 數   範 圍

   144.00∼145.99㎒ (PLL 10㎑ Step 200CH)

(ARDF Freq. : 144.50∼144.845㎒ )

  周波數 メモリ

   144.00∼145.99㎒ (PLL 10㎑ Step)

  變   調   方   式

   振幅變調

  電   波   形   式

   A2A (900㎐± トンを 振幅變調한 것을 斷續)

  變     調     度

   85%∼95%

  無 線 周 波 出 力

   1W ; Impedance 50Ω

  スフリアス    比

   -50dB 以上

  アンテナ (空中線)

   λ/4 horizontal V dipole or Cross Dipole

            80m (3.5㎒) 送信部

  周 波 數   範 圍

   3.5∼3.6㎒ (PLL 1㎑ Step 100CH)  (ARDF Freq. : 3510∼3600㎑)

  周波數 メモリ

   3.500㎒ ∼3.600㎒ (PLL 1㎑ Step)

  變   調   方   式

   振幅變調

  電   波   形   式

   A1A (無變調の ケリア のみ 斷續)

  無 線 周 波 出 力

   4 W

  スフリアス    比

   -42dB 以上

  アンテナ (空中線)

   9.4m 垂直 wire antenna ,     φ10mm × 300mm ヅラルミニュム 接地



♣. 主要特徵

     ○ コールサイン、ユーザー変更可能
     ○ 3.5㎒/144㎒帶 PLL方式 周波數 變更が 可能
     ○ 3.5㎒ 4W, 144㎒ 1W 出力
     ○ 安定化 タイマ と 簡便な リセト
     ○ 2, 3, 4, 5, 6, 7 Fox 競起 選擇可能(練習競起 容易)
     ○ 自體 定電流 充電回路 內裝 (NiMH使用)
     ○ 堅固な Aluminumケイス使用
     ○ 2m 水平偏派 アンテナ
     ○ 80m 垂直 Wire アンテナ



              ♣ ごの ARDF送信機は 國際ARDF競技用です.明書









2m & 80m Band
 電波方向探知 競技用 送信機
Amateur Radio Direction Finding Transmitter




送信機6セット場合、


NAME

TYPE

EA

REMARK

送信機本体

FTX-280H

6

コールサイン入力しております。
後日変更可能です。

2m Antenna base

Turnstile base

6



2m Antenna element

Turnstile element

24



80m Antenna

Wire

6



80m Ground

Pole(Stick)

6



Reset Switch

6ea用

1



充電器 (AC Adapter)

6用 or (3用)

1(2)

AC100V から 12V

Beacon電原Cable

10m Cable

1

Car Plug

電池

Sanyo eneloop
AA 2000mA

72

各 送信機に 內裝

BAG



6



使用說明書



1

日本語





Order made


FTX-280A v7 14th World ARDF Championships Supply

HF(3.5MHz) / VHF(144MHz) ARDF Transmitter
