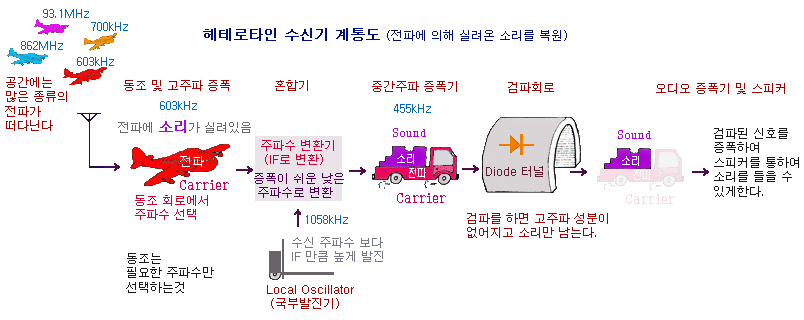

           헤테로다인 수신기 계통도를 그림화 해 보았다 (오디오 부분 그림 아직 완성 못 했음)
         1. 공간 ; 공간에는 무수히 많은 서로 주파수가 다른 전파들이 존재 하고 있다.
         2. 동조 ; 이렇게 많은 전파중 원하는 전파를 고르는 것이 동조라고 하며 코일과 콘덴서로 구성되어 있다.
         3. 고주파 증폭 ; 공중에서 동조해서 얻은 전파의 크기는 작으며 이것을 증폭 시킨다.
         4. 혼합기 ; 높은 주파수를 쉽게 증폭하기 위하여 국부 발진기의 신호와 혼합하여 중간주파수를 만든다.
         5. 국부 발진기 ; 혼합기로 보내기 위한 수신주파수에 중간주파수를 더한 주파수를 발진시킨다.
         6. 중간주파증폭기 ; 여기서는 455kHz에 신호가 실려있는 것을 증폭시킨다.
         7. 검파회로 ; 455kHz에 실려있는 음성을 골라낸다. 고주파 성분은 거의 없어진다.
         8. 저역통과필터회로 ; 계통도에는 생략 되었지만 음성대역 로우패스필터로 남아있는 고주파성분을 제거한다.
         9. 음성전압증폭기 ; 검파된 적은 음성신호를 전압의 크기만 높인다.
        10. 음성전력증폭기 ; 스피커를 울리기 위하여 전력을 증폭한다.
        11. 스피커 ; 귀로 들을 수 있게 해 준다.
