Starter ! Starter ! Starter !

DraftSight 시작하기

쉽게 배울 수 있는 CAD / 가벼운 프로그램 (165MB)
XP 등의 OS와 구형 PC에서도 무리 없음


DraftSight32 V1R12 (R2010 dwg)
AutuCAD와 파일 및 명령어 대부분 호환
The program will not run until an Internet connection is established.

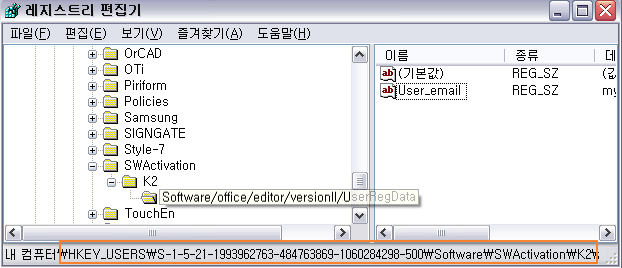

무료 CAD (이메일 등록)























Free 2D CAD





Used Windows XP






DraftSight Starter





처음 사용자는 샘플 파일을 구하여 시작한다 (OPTION 설정 때문에)

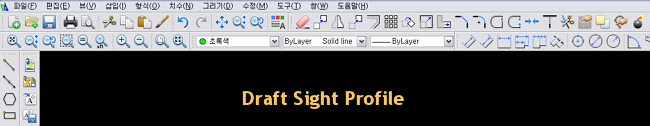

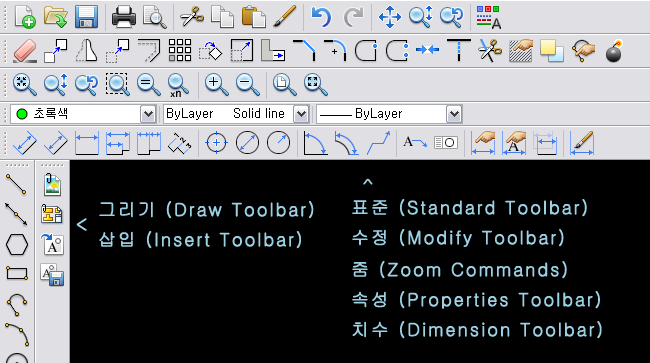

 Draft Sight Profile (Toolbar Basic Setting)

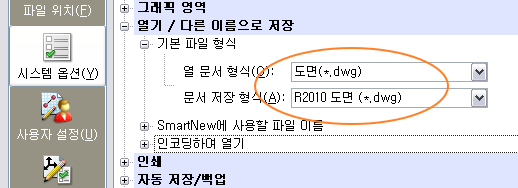

dwg  R2010






Draw (그리기) Toolbar

L

Line

라인

XL

Infinite Line:

무한 라인 (연속그리기 : L-click > R-click)

REC

Rectangle

직사각형 (@가로, 세로 입력)

C

Circle

동그라미 (반지름 또는 (D)지름 입력)



L

Line

라인

XL

Infinite Line:

무한 라인

POL

Polygon

다각형 (변수, 길이 입력)

REC

Rectangle

직사각형 (가로, 세로 입력)

PL

PolyLine

폴리 라인

A

Arc

C

Circle

동그라미 (반지름 또는 (D)지름 입력)

EL

Ellipse

타원



Ellipse Arc

타원 호

PO

Point

도면에 참조로 사용되는 점

SPL

Spline

차 또는 입방 스플라인 곡선 (자유 곡선)

H

Hatch/Fill

해치 / 채우기



Make Block

선택된 개체에서 블록을 정의



Region

지역으로 영역을 둘러싸는 엔티티로 변환



Note

단락 텍스트의 각 라인



SimpleNote

임의의 텍스트 라인



Cloud

수정 표시 라인 (V1R3.0~)

(셋팅 : 수정기호 선택후 설정기호 선택)

DO

그리기(D)

Ring / Donut

도넛 모양 그리기

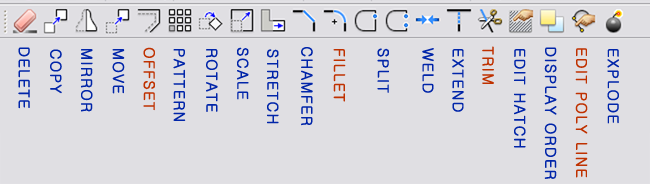

Modify (수정) Toolbar





E

Delete

삭제 (ERASE)

CO

Copy

복사

MI

Mirror

대칭 복사

M

Move

이동

O

Offset

선, 폴리선, 원, 호, 타원을 병렬 형태 작성

AR

Pattern

(각도)배열 (ARRAY) (복사본)

RO

Rotate

회전

SC

Scale

동일한 비율을 유지하면서 크기를 변경

S

Stretch

늘리기 : 관계를 유지하면서, 개체 노드 위치 변경

CHA

Chamfer

모따기 : 코너에 두 줄을 연결

F

Fillet

필렛 : 둥근 모서리



Split at Point

특정 시점에서 엔티티를 나누기



Split

한 두 점 사이의 분할로 삭제



Weld

하나의 개체로 두 개체를 병합

EX

Extend

경계 가장자리가 개체를 편집

TR

Trim

선택한 개체를 자름

HE

Edit Hatch

해치 패턴을 수정



Display Order

도면 표시 순서를 변경

PE

Edit Poly Line

폴리 라인 정점을 편집 (PEDIT)



Explode

분해 : 복잡한 엔티티를 나누기

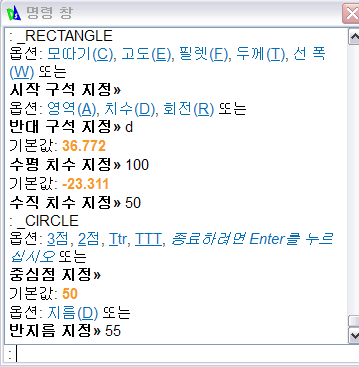

대화형 명령창




※ 아이콘을 클릭한 후 이 명령창 지시에 따름 (대화 형)




  참고
(Must)

※   선택 Drag 방향



    ☞ 왼쪽(좌)에서 오른쪽(우)으로 : 선택 박스안에 완전히 들어온 객체만 선택


 청색 블럭






    ☞ 오른쪽(우)에서 왼쪽(좌)으로 : 선택박스에 객체의 일부분만 걸려도 모두 선택


녹색  블럭








  그리기(Draw)

Line()




    치수로 직선 그리기

 1.  ↖click

 2. 시작점 ↖click 후 그리고자하는 방향으로 이동

 3. 치수(mm)



(ex :  12mm직선 12
 )




  그리기(Draw)

Rectangle draw (직사각형)





    가로, 세로 동시 입력 (Default)

    가로, 세로 각각 입력

 1.  ↖click   (or  rec    )

 2. (<Option> )

ex: W 0.5


 3. 시작점 ↖click

 4. @가로 치수, 세로치수




(ex :  @200,100)


  1.  ↖click   (or  rec )

  2. ( < Option > )

  3. 시작점 ↖click

  4. D
   ← 각 각 치수입력 모드

  5. 가로 치수
(
ex:200) 입력

  6. 세로 치수
(
ex:100) 입력

< Option > ; 모따기(C),  고도(E),  필렛(F),  두께(T),  선 폭(W)
Options: Chamfer, Elevation, Fillet, Thickness, line Width



  그리기(Draw)

Circle draw (원)





    반지름으로 입력 (Default)

    지름으로 입력

  1.  ↖click    (or  c   )

  2. ( < Option > )  ※ Default R

  3. 시작점 ↖click

  4. 반지름
(
ex:10) 입력




  Radius (반지름) Default

  1.  ↖click    (or  c )

  2. ( < Option > )

  3. 시작점 ↖click

  4. D
  ← < 지름 option >

  5. 직경
(
ex:20) 입력

< Option > ; Diameter (지름),  3P(세점을 지나는 원), 2P(두점을 지나는 원),
TTR(두선을 접하고 반지름이 xx인 원, TTT(세선을 접하는 원)

Options:  3Point, 2Point, Ttr, TTT, Enter to exit
Options:
Diameter (지름)




 Circle  Stretch



  수정(Modify)

Offset (병렬 선)



O

Offset

선, 폴리선, 원, 호, 타원을 병렬 형태 작성



  1. click   or  Offset (O) click

  2. 간격 입력
  (ex : 1.5 )

  3. 원본 지정 (선택됨)

  4. 대상변(방향) 지정으로 만들어짐
     (방향
click or B (양쪽))

  5.
3, 4번을 계속 반복 가능 (같은 간격)

Options: Both sides, Exit, Multiple, Undo



  수정(Modify)

 Strech (늘리기 / 줄이기)



S

Stretch

늘리기 : 관계를 유지하면서, 개체 노드 위치 변경



  1. click   or  S click

  2.
<option>
       C

Crossing (교차점 까지 선택)

  3.  변경 할 영역 선택 (dreg)


  4. 시작점 찍어 작업 방향으로 이동

  5. 거리 치수 입력


시작점 찍어 이동

※ 오른쪽에서 왼쪽으로 Drag



  수정(Modify)

 TRIM (자르기)


  1. click    or TRIM (TR)

  2. [Drag하여 전체
선택]

  3. 클릭하여 하나씩 자름

  esc

Options: Crossing, CRossline, Project, Edge, eRase, Undo, Fence, Shift + select to extend



  수정(Modify)

EDIT POLYLINE (폴리선 편집 ; 결합)

 1.  click      (or  PEDIT)
 2. M

 3.  [Drag하여 전체
선택]
 4. Y
(예)
 5.  J (결합)       ※※※ Join

 6. [요소 2개 연결]
  X (종료)    로 빠져 나옴














※ 반대로 분해는 선택 후 바로 오른쪽 Explode (폭탄 모양 아이콘) click

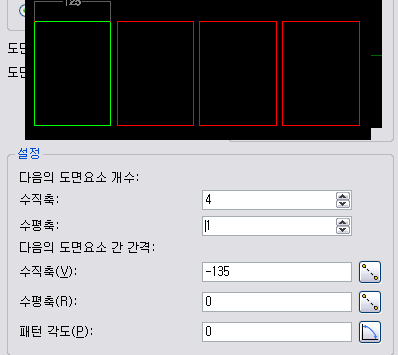

  수정(Modify)

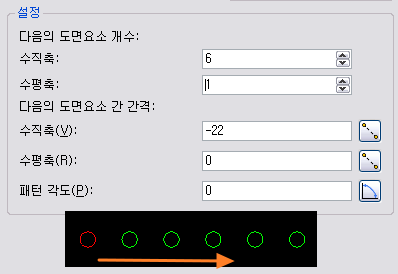

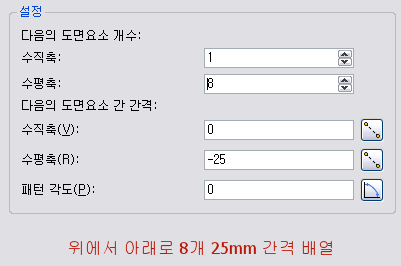

배열 (Pattern) (복사본)



AR

Pattern

배열 (ARRAY) (복사본)


▧ 125 x 170 → 4ea (135)

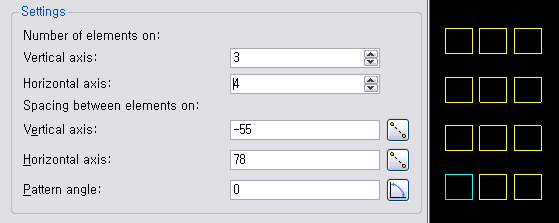

  수정(Modify)

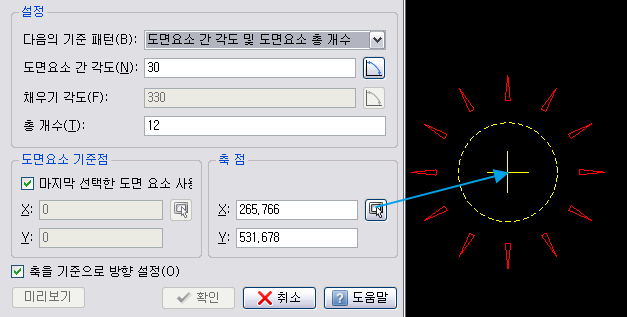

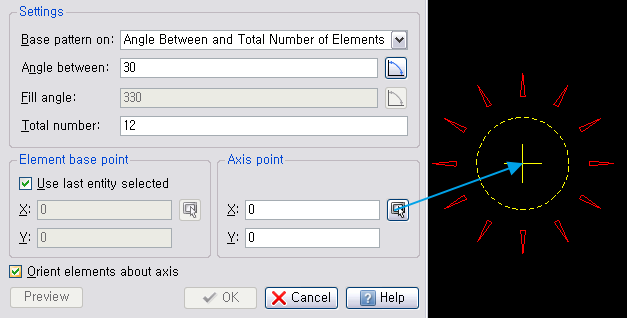

 Pattern (각도 배열)



AR

Pattern

배열 (ARRAY) (복사본)








  참고
(Must)

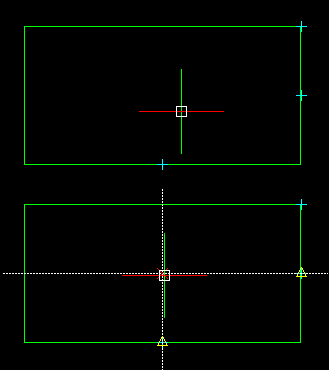

 Center (중앙점 )

(사각형 중앙점 찾기 ; 무한 라인 이용)



XL

Infinite Line:

무한 라인



  1. click   or  XL click

  2.  사각 코너를 지나치면 +표시 됨


  3.  마우스를 중앙에 가져감


  4.
 click 하여 무한선 + 자로 그린다



 ※ Circle 3점 이용하는 방법도 있음

 ※ 하단에 직교, ESnap, ETrack 이
     선택되어 있어야 함





작 성 중  !  !  !



작 성 중  !  !  !



작 성 중  !  !  !














  설정

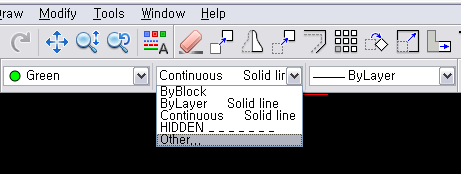

Line Style

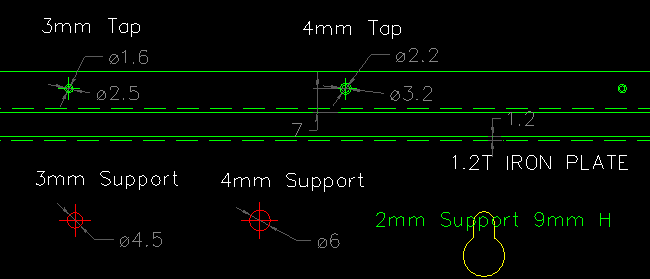

  Tap, Support  Hole Size




  1.2T Iron Plate

3 mm Tap  :

D 1.6 mm - D 2.5 mm

3 mm Support  :

D 4.5 mm

4 mm Tap  :

D 2.2 mm - D 3.2 mm

4 mm Support  :

D 6 mm



Support Pole mark

M3 Pole H 12 x 6ea

M3 Φ disk bolt hole

4.5 Φ

Open Coner

2 R  Fillet

Cover L / R each

+0.25 mm margin





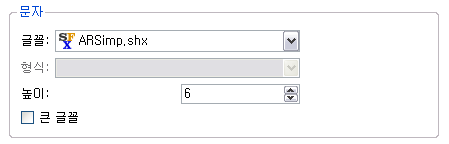

  설정

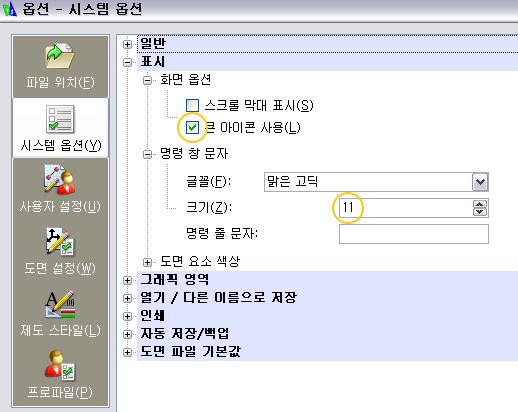

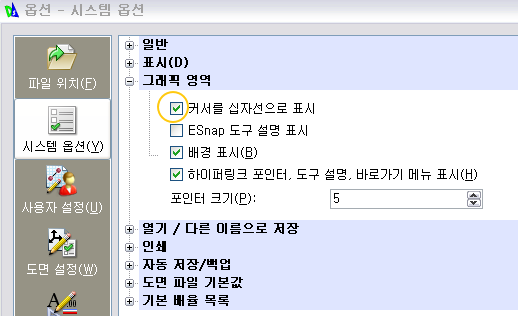

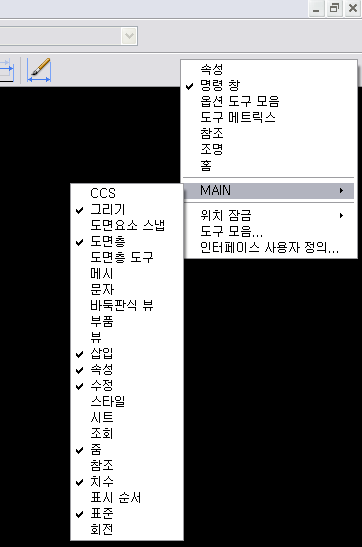

 System Option (도구 - 옵션)

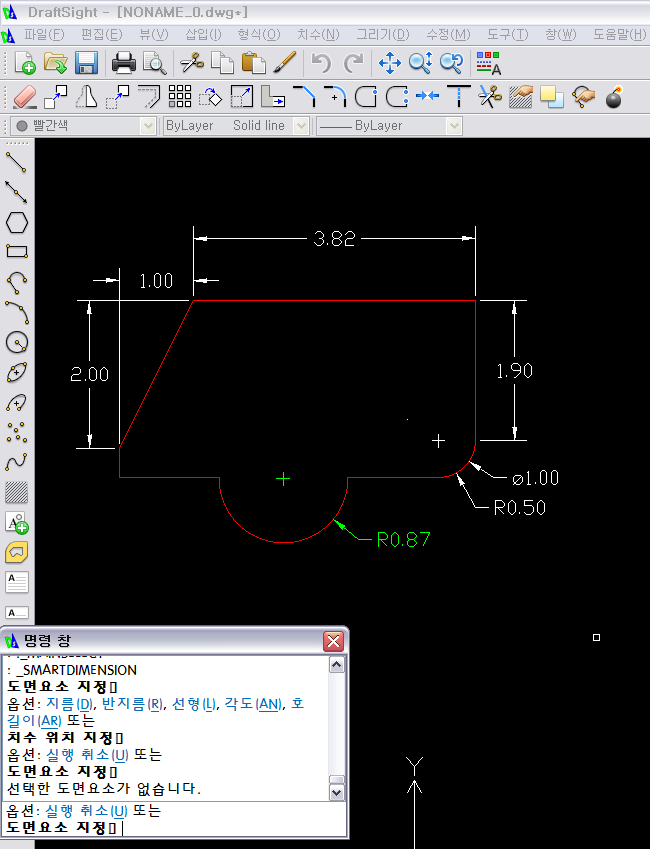

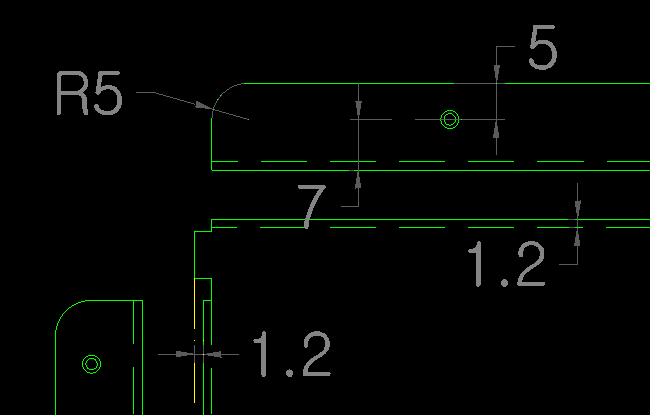

 Draw Example
