P-CAD2002에서 Gerber Data 만들기

 ☆ Gerber data란 포토플로터에 사용되는 데이터로 필름에 Aperture의 빛을 분사하여 그림을 그리는 데이터를 말한다.

 □  Drill Layer 만들기 (Gerber out 하기전에 만든다)  ; 드릴을 확인하는데 사용하는 Layer.
       *  Options > Layers... 에 들어감
          대화창에서 Layer Name에 "Drill"을 입력 (드릴레이어를 non signal로 만듬)
          [Add] ----> Drill Layer 가 만들어짐

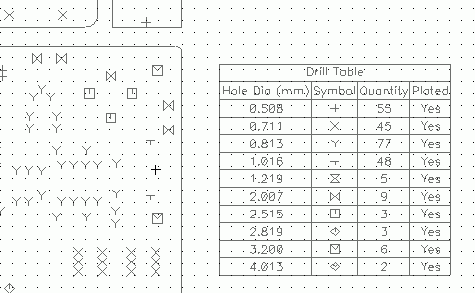

    사용 레이어를 Drill로 선택한 후  [ Place Table] 아이콘 ( ▦ ) 을 선택해서 적당한 위치에 놓는다
    Drill Table 2개
(inch / mm) 놓으면 편리하다.


Gerber File 만들기 시작

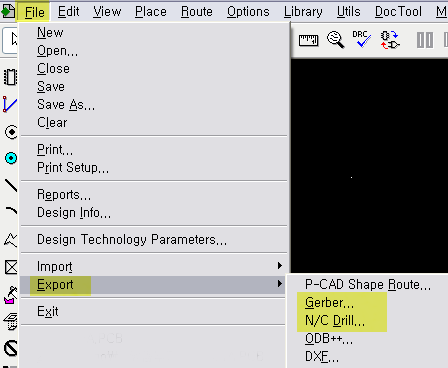

  *  File > Export > Gerber... 에 들어감 (File Gerber Out창이 뜬다)
     [
Setup Output files]를 클릭 하면 대화창이 뜸





* 확장자는 식별이 가능한 것을 사용한다.

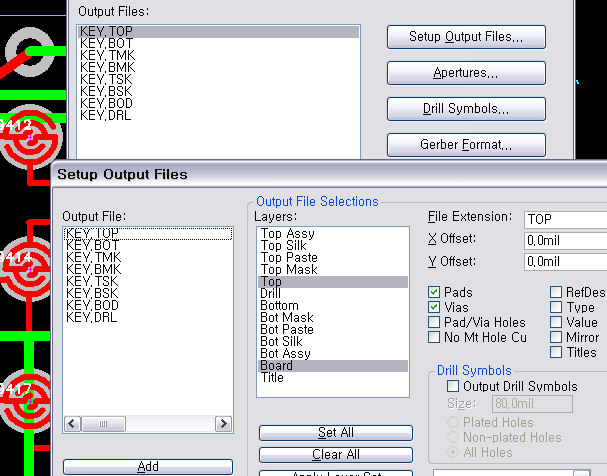

 1. File Extension란에 ( TOP ) Pads, Vias 체크 <---- 부품(Top)면
    Layers에서 Board + Top을 선택  (연속적인 선택은 Ctrl 키를 누르고 함)
    [Add] (왼쪽 Output File: 창에 파일 이름과 확장자가 뜸)

 2. File Extension란에 ( BOT ) Pads, Vias, (Mirror) 체크 <---- 납땜(Bottom)면
    Layers에서 Board + Bottom을 선택
    [Add] (왼쪽 Output File: 창에 파일 이름과 확장자가 뜸)

 3. File Extension란에 ( TMK ) Pads 체크 <---- 부품면 솔더 마스크 (Vias는 뺀다)
   Layers에서 Board + Top mask을 선택
   [Add]

 4. File Extension란에 ( BMK ) Pads, (Mirror) 체크 <---- 납땜면 솔더 마스크 (Vias는 뺀다)
    Layers에서 Board + Bottom mask을 선택
    [Add]

 5. File Extension란에 ( TSK ) (Refdes) 체크 <---- 부품면 실크
    Layers에서 Board + Topt Silk을 선택합니다.
    [Add]

 6. File Extension란에 ( BSK ) (Refdes) 체크 <---- 납땜면 실크  (납땜면에 부품이 있을 때만 만듦)
    Layers에서 Board + Bottom Silk을 선택합니다.
    [Add]

 7. File Extension란에 ( TPS ) Pads 체크      < ---- Metal Mask 필요 할 때 만듦
     Layers에서 Top Paste를 선택합니다.

    [Add]
     ***  Bottom 면에도 SMT작업을 해야 한다면 Bot Paste 도 만듦

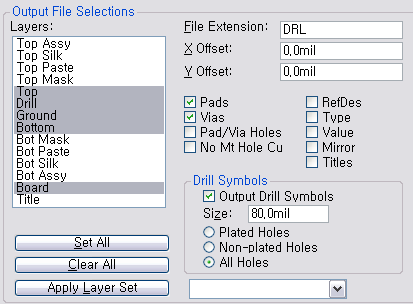

 8. File Extension란에 ( DRL ) Pads,Vias 체크 + Output Drill Symbols 체크

 < ---- 드릴 심볼(참고용)  ; 만들지 않아도 무방
    Layers에서 Top+Bottom+Ground(+VCC)+Board을 선택함
    [Add]


    ※ Layer선택에서 Ground, VCC를 포함시키고, Symbol Size는 70mil로 한다



                                                             Drill Table은 Drill Layer에 놓는다.

☆  보통 양면(2층)기판에서는 6개의 Gerber + N/C Drill 데이터를 만듦
     (이 경우 7
(8)개의 파일을 압축해 PCB제작 회사로 보내면 PCB가 만들어 질 것이다)

Top Silk Gerber ; TSK, Top Mask Gerber ; TMK, Top Gerber ; TOP,
Top Paste ; TPS,
      Bottom Gerber ;
BOT, Bottom Mask Gerber ; BMK, Bottom Silk Gerber ; BSK,
      Drill Table(Symbol) Gerber ;
DRL ; 드릴 확인用, N/C Drill Data(txt file) ; TXT


 8. Setup Output Files...을 끝낸 후 Close로 나옴

 9. Apertures를 클릭합니다. ----> [Auto] 클릭 (Aperture값이 자동으로 주어집니다.)

☆ Aperture 란 포토플로터에서 Draw(배선, 외곽, 실크...) or Flash(패드, 비아)할 때 빛을 필름에
     투과시키는 형태(모양, 크기)를 말한다. Aperture table은 D code라고 하며 D10, D11, ....과 같이
     각각의 code는 모양과 크기가 정의되어 있다.


10. Drill Symbols ----> [Auto]   ; 수동으로 선택 할 수있다.

11. Gerber Format ---->Unit(작업한 단위 선택), Numeric format(4,4를 선택)


                             꼭 RS-274X를 선택
       RS-274X는 999개의 Aperture번호를 입력할 수 있다.
  ☆ DXF파일로 변환하기 위하여는 Milimeters / 4.4 / RS-274X  선택 후 저장
      Camtastic에서 DXF로 Export 한다.

12. 파일들이 저장될 폴더를 확인 하신후... Close로 나옴

13. Generate Output files를 누르면 지정한 폴더로 Gerber데이터(Add한 파일 개수만큼)가 만들어짐













***************** Gerber File 만들기 끝***************









  N/C Drill Data 만들기
(text file로 만들어짐)

Pad를 만들 때 정확한 홀 데이터가 입력되어 있어야 한다. (입력된 홀크기대로 만들어짐)



1.  File > Export > N/C Drill... 에 들어감 (File N/C Drill창이 뜸)

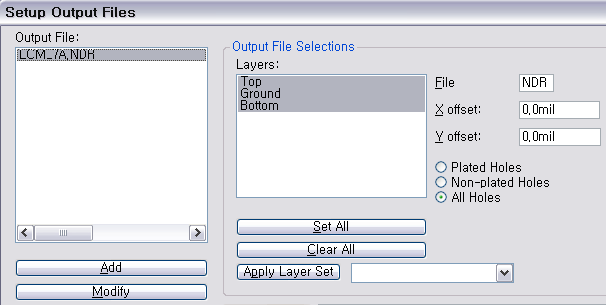

2.  [ Setup Output files ]를 클릭 하면 대화창이 뜸

Set All (Layer선택) > File란에 NDR or TXT 기록 > Add > Output path에서 저장경로 선택 > Close
3.  [ Tools...] 를 클릭 하면 대화창이 뜸
            Auto

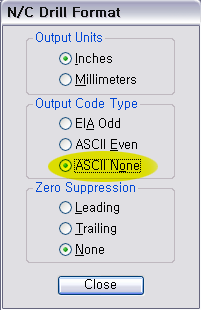

4.  [ N/C Drill Format ]
            출력 단위 선택 > 코드타입은
ASCII None선택 > None선택 >Close






주로 mm를 사용하므로 Millimeters를 선택한다.



ASCII None을 선택

Leading 는 0 이 좌표 앞에 있는 경우
0 을 표시하지 않는다.

None은 좌표 그대로 표시한다.

5.  [ Generate Output Files ]  파일이 출력

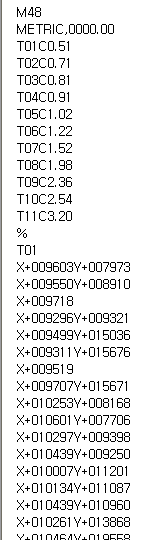

                  아래와 같은 txt파일이 만들어 졌나 확인 한다. (예)





****************  N/C Drill Data 만들기  ***************




※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

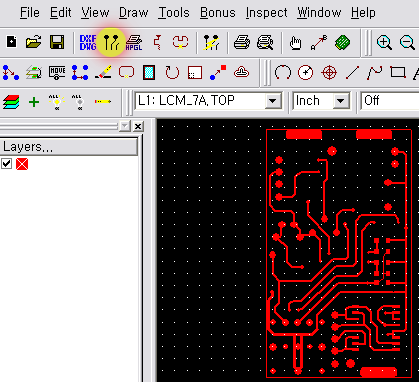

Gerber data 확인할 때는 CAM (CAMtastic, CAM350, ...)을 이용한다.

       <Gerber File을 Import 한다>

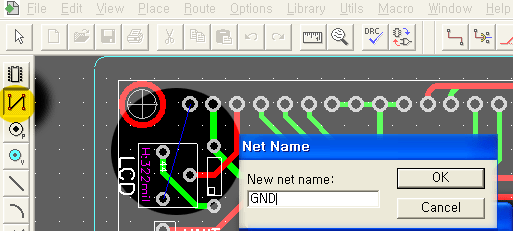

Pace Copper Pour 하기전에 GND Net를 만든다.(Net가 없을 경우)

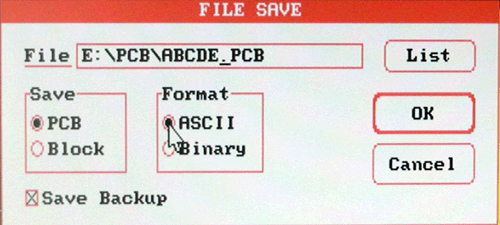

 VDMS(XP)에서는 Binary 使用하고 P-CAD에서 Loading할 때는 Tango에서 ASCII으로 貯藏하여 使用



※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※







※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※

 Model  :  2009-ABC 外
 수   량  : 1판 / 2판 / 3판 / 반판
 두   께  : 1.6T 양면 / 0.8T 단면
 도  금   : 금도금 / 주석(납)도금
 SolderMask : 빨간색 / 녹색 / 청색 / 검정색
 배   열  : 배열함(2X5) / 배열하지 않음
 라우터 등 후 가공 : 각 낱장 라우터함 / V커트 / 절단

************************************

Model  :  2009-ABC 外 (000mm x 000mm)
 수   량  : 3판
 재질 및 두   께  :
FR-4   1.6T 양면 (0.8T, 1.0T, 1.2T, 1.6T)
 도  금   :
HASL (HASL ; Hot Air Solder Leveling))
 동박두께 : 1oz (
1OZ (35 ㎛), HOZ(18㎛))
 SolderMask : 녹색 청색 검정 노랑 흰색 빨강
 Silk(Marking) Color : 녹색 청색 검정 노랑 흰색 빨강
 배   열  : 배열하지 않음
 라우터 등 후 가공 : 각 낱장 라우터함

통상 PCB 제작시 동박의 두께는 0.5oz(25um{micron})를 사용
전원용 등으로 사용한다면 2oz를 쓰기도 하고 패턴 일부분에 납이 묻도록 한다.

1온스짜리의 동박두께는 50미크론(um)
1/2온스짜리의 동박두께는 25미크론(um)
일반적으로 많이 쓰는것이 1/2온스


1OZ (35 ㎛), HOZ(18㎛)


1oz 두께의 동박일 경우 1mm 폭의 선로를 10mm 이용하게 되면
약 6 m ohm이 됨.  1A가 흐르면 6mV가 발생

※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※
