CTCSS (Continuous Tone Coded Squelch System)



 Continuous Tone Coded Squelch System의 약어로 모토로라에서는 PL (Private Line)이라고도 하며, GE사 에서는  CG(Channel Guard)라고도 한다. CTCSS란 연속톤 스퀄치 제어기능으로 일반적으로 38개의 톤코드중 하나를 지정하여 톤코드가 일치하는 기기로 부터 송신되는 신호만을 수신하는 기능이며, 톤코드를 설정한 기기에서 송신하는 신호는 톤코드를 설정하지 않은 기기에서 수신은 가능합니다. 따라서 일반적으로 알려진 보안기능의 의미는 아니며, 원치않는 수신 신호를 통제하고 배터리의 소모를 줄일 수 있는 기능 이라 할 수 있다.




주파수



주파수



주파수

1

67.0Hz

14

107.2Hz

27

167.9Hz

2

71.9Hz

15

110.9Hz

28

173.8Hz

3

74.4Hz

16

114.8Hz

29

179.9Hz

4

77.0Hz

17

118.8Hz

30

186.2Hz

5

79.7Hz

18

123.0Hz

31

192.8Hz

6

82.5Hz

19

127.3Hz

32

203.5Hz

7

85.4Hz

20

131.8Hz

33

210.7Hz

8

88.5Hz

21

136.5Hz

34

218.1Hz

9

91.5Hz

22

141.3Hz

35

225.7Hz

10

94.8Hz

23

146.2Hz

36

233.6Hz

11

97.4Hz

24

151.4Hz

37

241.8Hz

12

100.0Hz

25

156.7Hz

38

250.3Hz

13

103.5Hz

26

162.2Hz





Code



Tone Freq.

Code



Tone Freq.

Code



Tone Freq.

XZ

01

67.0 (580.53㏀)

1B

14

107.2 (226.77㏀)

6A

28

173.8 (86.27㏀)

WZ



69.3

2Z

15

110.9 (211.89㏀)

6B

29

179.9 (80.52㏀)

XA

02

71.9 (504.10㏀)

2A

16

114.8 (197.74㏀)

7Z

30

186.2 (75.16㏀)

WA

03

74.4 (   ㏀)

2B

17

118.8 (184.65㏀)

7A

31

192.8 (70.11㏀)

XB

04

77.0 (439.53㏀)

3Z

18

123.0 (172.25㏀)

M1

32

203.5 (62.93㏀)

WB

05

79.7 (   ㏀)

3A

19

127.3 (160.81㏀)

8Z



206.5

YZ

06

82.5 (382.88㏀)

3B

20

131.8 (150.02㏀)

M2

33

210.7 (58.7㏀)

YA

07

85.4 (   ㏀)

4Z

21

136.5 (139.86㏀)

M3

34

218.1 (54.79㏀)

YB

08

88.5 (332.73㏀)

4A

22

141.3 (130.52㏀)

M4

35

225.7 (51.16㏀)

ZZ

09

91.5 (   ㏀)

4B

23

146.2 (121.92㏀)

9Z



229.1

ZA

10

94.8 (289.97㏀)

5Z

24

151.4 (113.69㏀)

M5

36

233.6 (47.76㏀)

ZB

11

97.4 (   ㏀)

5A

25

156.7 (106.13㏀)

M6

37

241.8 (44.57㏀)

1Z

12

100.0 (260.6㏀)

5B

26

162.2 (99.05㏀)

M7

38

250.3 (41.6㏀)

1A

13

103.5 (243.27㏀)

6Z

27

167.9 (92.44㏀)

0Z



254.1


그외 사용 주파수

33.0   35.4   36.6   37.9   39.6   44.4   47.5   49.2   51.2   53.0   54.9   56.8   58.8   63.0
159.8   165.5   171.3   177.3   183.5   189.9   196.6   199.5          .

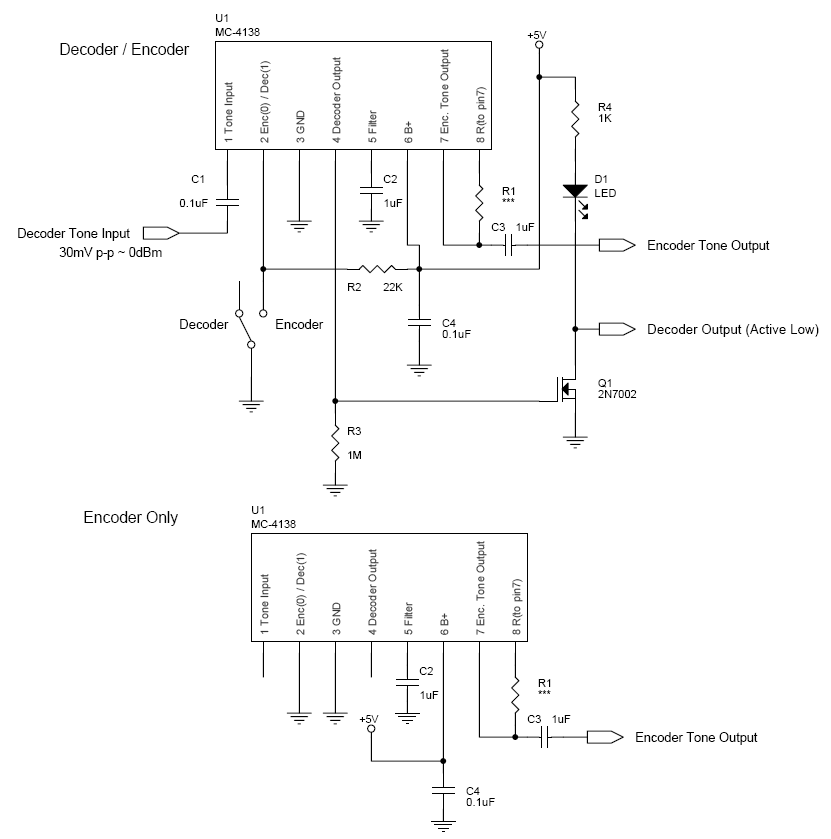

응용 예)  R을 172.25㏀을 사용하고,  PIN2가 LOW가 되면 출력에 123Hz가 출력(Encoder로사용)이 되고,
PIN2가 HIGH가 되고 PIN1에 123Hz가 입력이 되면 LED가 ON(Decoder로 사용)이 됨.


60Hz~256Hz 안정적인 정현파(sine wave)를 발생시키고 설정 주파수를 해독
출력 pin 4의 출력 임피던스가 높아 하이 임피던스 버퍼를 사용 해야 합니다


In stock @ US$ 8.00  송료별도
구입 문의  010-2215-7812























LPF

AFL24F200A1 (1:b+, 2:out, 3:in, 4:G)

HPF

AFH24F300A1 (1:b+, 2:out, 3:G, 4:in)
