Network

PC - Gateway(Server) - Router (라우터) - {CSU} - ..........- {CSU} - Router - Gateway(Server) - PC

        TC
P, IP, SMTP, POP3...... (<< Protocol)


Network 접속방법
         bus형 : 다운이 될 때는 전체가 다운
            ring형 :
            star형 : 비용이 많이 든다. 보안성이 좋고 속도가 빠르다.
            mesh(메쉬)형 : 그물모양으로 비용이 많이 든다

Network 교환방식 ; PSTN,  Dial-up,  Circuit Swtching(회선교한방식)

Network 장비 - Router (라우터), CSU, HUB, NIC (Network Interface Card),

Network 접속 매체 ; UTP cable 또는 Coaxial Cable(동축케이블), 광케이블, 위성(무선)

VPN ; 가상회선


Network Layer


OSI(Open System Interconnection) 7계층

Layer

계층

기   능

Application layer

응용계층

사용자에 대한서비스 제공.
전자우편, ftp, telnet등의 서비스제공

Presentation layer

표면계층

데이터전송에 적합한 형태로 만듬
상위 계층에서 내려온 데이터를 전성에 적합한 형태로 바꿈

Session layer

연결계층

연결설정 및 해제관리
통신에 대한 제어구조를 제공

Transport layer

전송계층

스테이션 간의 신뢰성 보장
에러제어와 흐름제어수정

Network layer

네트워크계층

주소지정과 경로설정을 수행
네트워크상의 노드의 주소지정

Data-link layer

데이터링크계층

노드간의 신뢰성을 보장
HDLC, ADCCP, LAP-B등이 여기에 속함.

Physical layer

물리계층

일련의 비트 스트림을 전기신호로 전송
LAN카드 등


TCP/IP와 OSI 7Layer에 대한 비교

Application

Presentation

Session

Transport

Network

Data-link

Physical

Application



TCP

UDP



IP





Network Interface

Physical



OSI 7Layer

TCP/IP


※ TCP(Transmission Control Protocol)
    IP (Internet Protocol)
    UDP (User Datagram Protocol)
    OSI(Open System Interconnection)


Firewall (보안시스템) ; Screen Routor방식,  Dual Home Gate방식

IDS (Intrusion Detection System) : 방화벽 종류로 pattern수가 많을수록 좋음.
     ; 침입여부를 확인히는 방법에 한가지.

IDC


Protocol의 기능

 단편화와 재조립,  캡슐화,  연결제어,  흐름제어,  동기화,  순서결정,
 주소기법,  멀티플렉싱,  전송 서비스



블루투스 PANs(Personal Area Networks)

IEEE 802.15.1 규격을 사용하는 의 산업 표준

• 블루투스 버전 1.1로 과학 & 의료(ISM)밴드인 2.45GHz를 사용
10m(100)정도의 범위에서 사용가능
스팩트럼 확산방식(SS)을 사용하므로 간섭파에 강하다.
• 블루투스는 빠르고 안정적인 데이터 속도를 제공하기 위해 주파수호핑방식(FHSS) 사용
약 1Mbit(720kbps)의 데이터와 음성을 동시에 전송지원

• Bluetooth 1.1 specifies a wireless technology in the unlicensed 2.45GHz Industrial, Scientific and Medical (ISM) band.
• Supports a range of 10 (100) meters
• Requires the use of spread spectrum transmission technology resistant to interference.
• Bluetooth deploys fast rate frequency hopping (FHSS) to provide robust data transmission
• Supports simultaneous transmission of both voice and data with approximately 1 Mbit/s (720 kbps) data rate




무선 랜 (Wireless Local Area Network)     IEEE 802.11 (와이파이(Wi-Fi))

802.11

Speed

Freq.

Security

a

54Mbps

5GHz

보통

b

11Mbps

2.4GHz

취약

g

54Mbps

2.4GHz

보통

n

300Mbps

2.4/5GHz

보통




LAN
(Local Area Network ; 로컬 에리어 네트워크 ; 근거리 정보 통신망)

Ethernet

LAN의 대명사로 1976년 미국의 제록스사의 연구소에서 개발하여 3Mbps의 속도로 최초로 실용화 되었으며, DEC,인텔, 제록스 3사 공동으로 Ethernet의 표준화작업을 하기 시작 했었다.

최초의 표준화규격은 1980년 공개한 DIX Ethernet V1.0 이며 위 3사의 머리글자를 따서 명명하였다. 데이터의 전송속도는 10Mbps였으며, 전송매채는 동축케이블을 사용하였다.

전송속도 약 10Mbps정도이고 노드가 전송로의 신호를 감시하여 다른 노드가 모두 신호를 내지 않는 것을 확인한 후에 데이터를 보내는 CSMA/CD 엑세스방식을 이용한다.



(생략)



10BASE-T

10Mbps까지의 전송속도를 지원하는 대역폭을까지며,  Category 5케이블을 이용하는  Ethernet인터페이스.


RJ45 (8핀 모듈라)  <※ 8P8C/RJ45, 6P6C/RJ12, 6P4C/RJ11(전화기用)>


10BASE-T 나 100BASE-TX에서 사용하는 8핀 모듈라콘넥터이다. 핀접속도는 아래 그림을 참조한다.


핀번호

신호

1

TD+

2

TD-

3

RD+

4

N.C

5

N.C

6

RD-

7

N.C

8

N.C

RJ45

10BASE-T용 콘넥터의 신호

단말(MAU)용 MDI콘넥터

트위스트페어
링크세그멘트 콘넥터


UTP CABLE Cat.5 제작방법 (EIA/TIA 568B규격)


핀번호

신호

선 색갈



Cross

핀번호

1

TD+





줄무늬 주황색(white orange)





1

2

TD-



주황색 (orange)



2

3

RD+





줄무늬 녹색 (white green)





3

4

N.C



파란색 (blue)



4

5

N.C





줄무늬 파란색(white blue)





5

6

RD-



녹색 (green)



6

7

N.C





줄무늬 갈색 (white brown)





7

8

N.C



갈색 (brown)



8











Common Telephone Wiring Color Codes

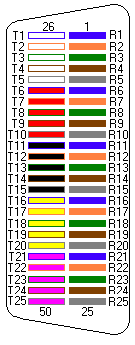

RJ-11 RJ-12 RJ-13

David Stephens 2003

RJ-14

Two pair telephone

RJ-21

'RJ-45' 8 pin Modular Jack
EIA/TIA568A   EIA/TIA568B AT&T 258E   2 Pair   10/100-T
    View    into     jack.
View contact side.
'66' and '110' Blocks








단말(LAN Card)과 단말(LAN Card)끼리는
크로스케이블을 사용

허브, ADSL외장모뎀 등 과 단말사이는 스트레이트케이블 사용
(허브, ADSL외장모뎀 등은 내부에서 크로스되어 있음.)



10BASE-T 에서는 실드안된 트위스트 페어선(UTP케이블 ; Unshelded Twisted Pair cable)을 클로스 접속하여 MAU간 통신이 가능하고, 허브와 MAU(단말)간에는 스트레이트 케이블(Straight-through cable)을 사용하여야 통신이 가능하다.



UTP(UTP케이블 ; Unshelded Twisted Pair cable)의 Category


TIA/EIA Category

정의

용도

Category 1

전화용과 데이터 전송가능

전화기 (음성)

Category 2

4 Mbps까지의 데이터 전송가능

T-1(1.544Mbps)
  ISDN

Category 3

10 Mbps까지의 데이터 전송가능
   (16MHz까지의 전송특성, 100Ω)

10BASE-T, ISDN, 전화기 (음성)
  4 Mbps Token-Ring

Category 4

16 Mbps까지의 데이터 전송가능
   (20MHz까지의 전송특성, 100Ω)

16 Mbps Token-Ring

Category 5

100 Mbps까지의 데이터 전송가능
   (100MHz까지의 전송특성, 100Ω)

100BASE-T, 100BASE-ASE-VG
  ATM

Category 6





  ★  1 : 1 네트워크 구성 예  ; 네트워크구성 - TCP-IP등록정보에 아래와 같이 설정하고
                                           IPX/NetBEUI프로토콜 설치.     UTP Cross cable 사용

       서버            : IP ; 192.168.1.1   서브네트마스크 ; 255.255.255.0  Gateway ; 192.168.1.2

       클라이언트  : IP ; 192.168.1.2   서브네트마스크 ; 255.255.255.0  Gateway ; 192.168.1.1

       공유폴더 만들어 확인한다.





HUB
(허브)

네트워크상에서 여러 개의 터미널을 연결하기 위하여 사용되는 통신 접속장치.

Switching Hub : 여러 대의 컴퓨터를 연결하여도 원래 속도대로 사용할 수 있는 허브

Dummy Hub : 회선의 속도가 접속되는 컴퓨터의 개수대로 속도가 나뉘어 진다

Stackable Hub : 더미허브를 여러 개 쌓아 놓을 수 있는 허브

Intelligent Hub : 더미허브의 기능을 가진 컴퓨터에 네트워크 관리기능이 추가된 허브




Router (라우터)

- 여러 개의 서로 다른 네트워크를 상호 연결하여 하나의 네트워크처럼 통신이 가능하게 해주는 네트워크 연결장비

- 주로 LAN과 LAN을 연결하거나 LAN과 WAN을 연결하기 위한 Internet working 장비

- 네트워크 상의 송수신지에서 수신지까지 최적의 경로를 찾아서 데이터를 보내는
경로 설정기능(Routing기능)을 가지고 있다.{최단경로설정}

- 불필요한 방송패킷(Broadcasting
Packet)이나 멀티케스팅 패킷(Multicasting Packet)등을 다른 네트워크로 전달되지 않도록 하는 필터링 기능 제공

- 이 필터링 기능을 이용하여 특정 사이트로부터 접속을 차단하거나, 특정 사이트에 접속하는 것을 차단하는
보안 기능도 제공

- 라우터 상호간의 상태정보와 라우팅 정보를 공유하여, 네트워크가 느리거나 고장난 네트워크는 우회하여 통신할 수 있는 기능을 제공

- 라우팅 프로토콜
   * RIP (Routing Information Protocol) ; TCP/IP와  IPX프로토콜이 지원
          : 거리 백터 알고리즘(Distance Vector Algorithm)을 사용하여 경로를 설정
            각 라우터는 인접한 라우터와 자신이 알고 있는 네트워크 상태를 거리 개념으로 전달한다

   * OSPF (Open Shortest Path First) ; TCP/IP프로토콜이 지원
             : 링크 상태(Link-State)를 가지고 라우팅한다.

- 라우터 종류

네트워크

라우터

기능

인터넷

IP Router

TCP/IP 패킷을 운영

IPX / SPX 네트웍

IPX Router

IPX / SPX 패킷을 운영

DECnet

DECnet Router

DECnet 패킷을 운영



CSU (Channel Service Unit)

- 네트워크를 통하여 외부로 데이터를 전송하는 경우 외부의 전용선이나 WAN(wide area network)에
   라우터(router)를 연결하기 위한 중간장비.

- 1channel = 64Kbps
   128Kbps는 64*2=128  >> 2개 채널사용

- T1 트렁크 당  64Kbps ×24channel = 1.544Mbps
   T3 트렁크 당     Kbps ×   channel =  45Mbps
   E1 트렁크 당  64Kbps ×30channel = 2.048Mbps



Reapeater

- 네트워크 중간 보상장치 (증폭, 파형정형)



※ NetBEUI : Windows NT, Windows for Workgroups 또는 LAN Manager 서버에 연결하는데 사용하는 프로토콜.

※ SMTP (simple mail transfer protocol )
             :SMTP와 관련된 프로토콜에 대한 표준은 STD와 RFC에서 정해진 것이다.
              서버에서 서버로의 프로토콜이며 이외의 다른 여러 프로토콜은 메시지를 접속하기 위해서 사용한다.

※ POP3 :

FTTH(Fiber To The Home)는 광케이블(optical fiber)을 집안까지 연결한다는 뜻으로, 초고속 인터넷 설비 방식의 한 종류이다.
    FTTP(Fiber to the premises)라고도 한다.

DHCP (Dynamic Host Configuration Protocol)
   :
DHCP는 네트웍 관리자들이 조직 내의 네트웍 상에서 IP 주소를 중앙에서 관리하고 할당해줄 수 있도록 해주는 프로토콜.
