020-606

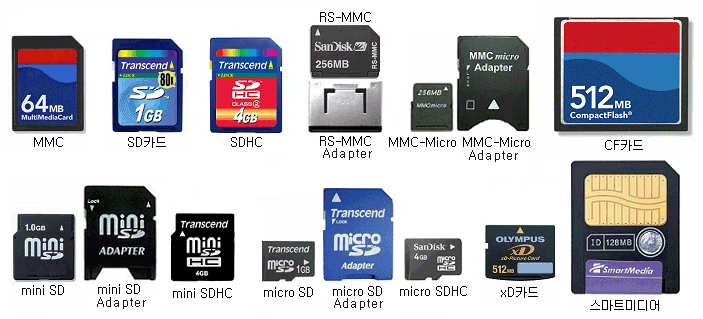

범용 플래시 메모리카드 종류  (SDHC, Micro SDHC, CF Card)



  H : KAISER PATA

60G



  O : KAISER PATA

60G



  M : Revuahn PATA

60G



 SR : PA25-64

60G

12A18A

 SP : Revuahn P250X

30G

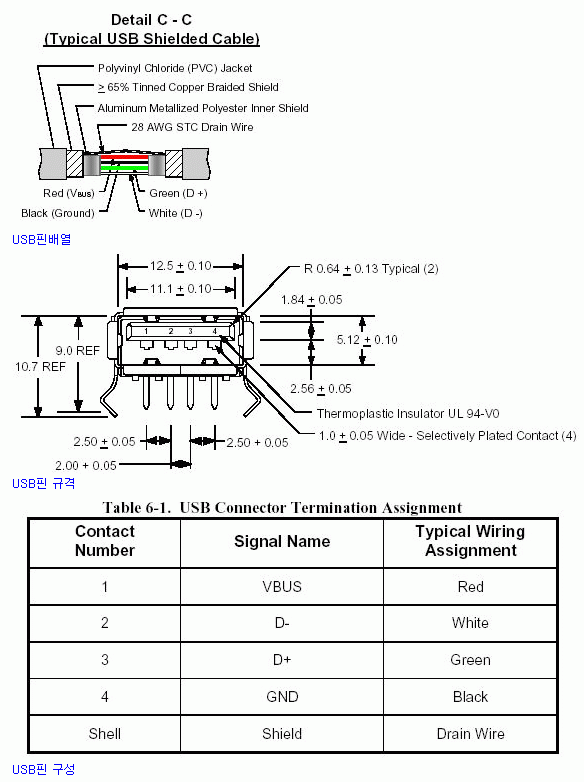

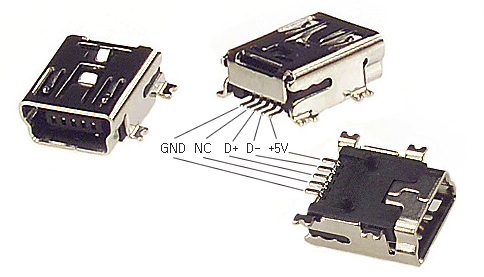

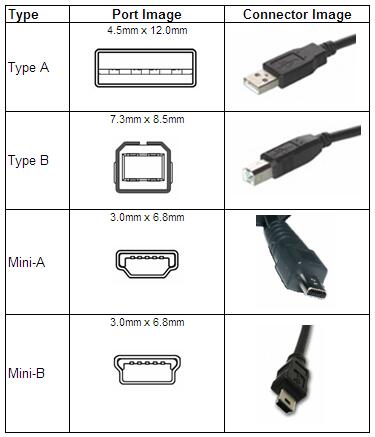

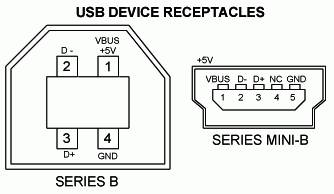

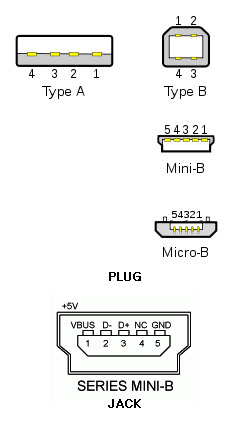

USB (Universal Serial Bus)


JACK

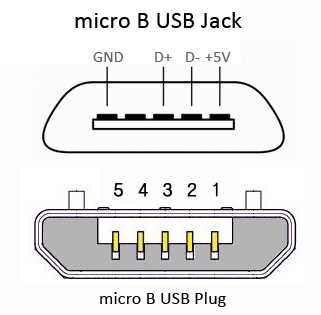

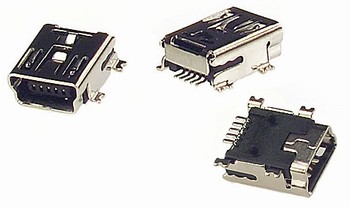

USB 1.x/2.0 Micro USB Pinout

Pin

Name

Color

Description

1

VCC

Red

+5 V

2

D-

White

Data -

3

D+

Green

Data +

4

ID

none

permits distinction of

Micro-A- and Micro-B-Plug

Type A: connected to Ground

Type B: not connected

5

GND

Black

Signal Ground

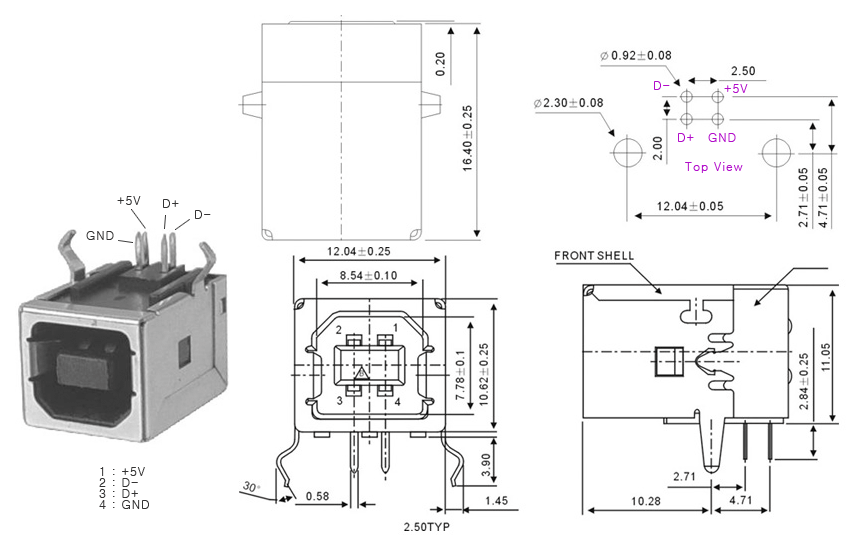

Pin 번호

Pin명칭

1

+5V DC

2

DATA -

3

DATA +

4

GND


 PC와 주변기기의 접속을 1종류의 인터페이스로 통일하고 접속을 간단하게 하기 위하여 만들어진 범용장치.
규격에서는 최대 127개까지의 기기를 접속 가능하고 전송속도는 12Mbps (full speed)와 1.5Mbps (low speed)의 2종류가 있고 같은 버스상에 혼제하는 것이 가능하다.

 이 USB는 PC주변기기용 인터페이스의 통일을 목표로 1993년 컴펙, 인텔, 마이크로소프트, NEC가 공동연구를 시작했고 Windows98부터 본격 사용을 하고 있다. 여기에 사용되는 전원은 1대당 500mA, 전체 5A로 제한하고 있다.

usb_symbol.jpg          usb_port1.gif



USB 2.0

480Mbps의 속도로 USB 1.1보다 40배나 빠르다.
1GB다운받을 때  기존 USB 1.1에서는 15분걸리지만 USB 2.0에서는 30초밖에 걸리지 않는다.

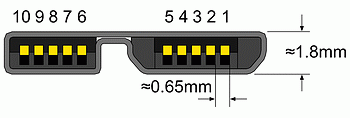

USB 3.0

Connectors are backwards compatible with USB 1.1/2.0. The original 4 pins are still there. Expected transfer rate 4.7Gb/s.

Pin

Name

Description

1

VBUS

+5 VDC

2

D-

Data -

3

D+

Data +

4

GND

Ground

5

USB3_RX

USB 3.0 Data Receive (differential)

6

USB3_RX

USB 3.0 Data Receive (differential)

7

GND

Ground

8

USB3_TX

USB 3.0 Data Transmit (differential)

9

USB3_TX

USB 3.0 Data Transmit (differential)



시리얼 인터페이스(Serial interface) & 시리얼 포트(Serial port)

  PC의 시리얼포트는 EIA-232(25pin), EIA-574(9pin)가 있으며 비동기식이다.

핀번호 약어 명 칭 방향 기 능
1 -- Protective Ground -- 안전 접지선
2 TD Transmitted Data DCE로 DTE 데이터 출력
3 RD Received Data DTE로 DTE 데이터 입력
4 RTS Request To Send DEC로 DTE가 송신 모드로 전환하고자 함
5 CTS Clear To Send DTE로 DCE가 송신할 준비가 되어 있음
6 DSR Data Set Ready DTE로 DCE가 DTE와 송신할 준비가 되어 있음
7 -- Signal Common -- 기판 접지선 또는 공통선
8 DCD Data Carrier Detect(Rlsd) DTE로 데이터 링크가 진행중임
20 DTR Data Terminal Ready DCE로 모뎀 작동을 가능케 함
22 RI Ring Indicator DTE로 입력 호출을 통지
23 DSRD Data Signal Rate Detector 양방향 데이터 전송율 지시기

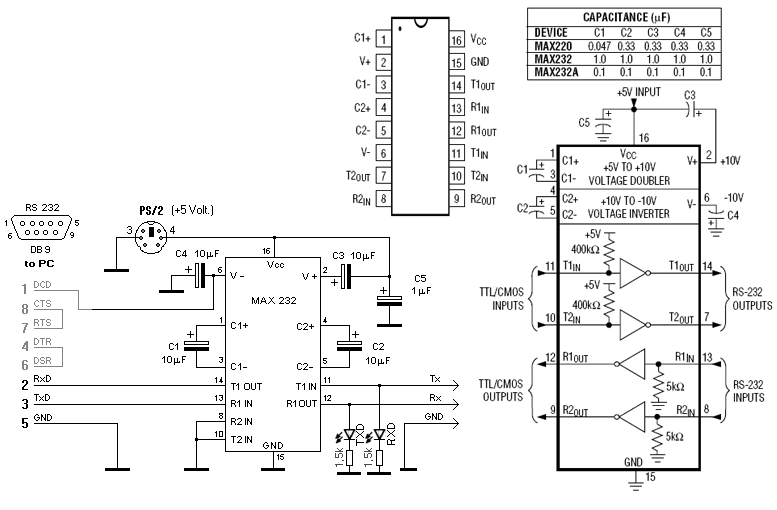

RS232C인터페이스는 직렬 통신방식을 규정하는 권고안으로서 미국의 EIA(Electronic Industries Association)에 의해 규격화되었으며, 정확하게 EIA-RS232C 규격이라고 불린다. 이 RS232C 인터페이스는 원래  DTE(Data Terminal Equipment : 데이터 단말장치)와 DCE(Data communication Equipment : 데이터 통신장치)사이의 인터페이스 조건을 결정하기 위해 고안된 권고 규격이다. 여기서 DTE는 컴퓨터 또는 I/O 기기 등의 장치이고, DCE는 모뎀등의 회선 단말장치를 말한다. RS232의 규격은 전기적인 특성, 기계적인 특성(커넥터 사양), 인터페이스등을 규정하고 있어서, 현재 모뎀과 컴퓨터 주변장치와의 입/출력 인터페이스로서 널리 사용된다

RS-232C ( RS-232C : Recommended Standard 232 Revision C )
Interface between Data Terminal Equipment and Data Communication Equipment Employing Serial Binary Data Interchange
(직렬 2진 자료 교환 방식을 채택하는 데이터 단말 장비와 데이터 통신 장비간의 접속기)
DTE(Data Terminal Equipment : 데이터 단말장치) : 컴퓨터 또는 I/O 기기 등
DCE(Data Communication Equipment : 데이터 통신장치) : 모뎀등의 회선 단말장치

Pin

I/O

신호명

비  고

1

I

DCD

케리어검출

2

I

RxD

수신데이터

3

O

TxD

송신데이터

4

O

DTR

데이터단말대기

5

-

GND

그라운드

6

I

DSR

데이터송신대기

7

O

RTS

송신요구

8

I

CTS

송신可

9

I

RI

被呼표시

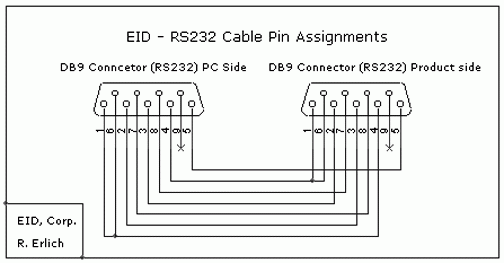

EIA-574 (9pin) (PC측 ;pin)



Pin

I/O

신호명

비  고



Pin

I/O

신호명

비  고



1

-

P.G

 Protective Ground
안전 접지



14

-

GND



3

2

O

TxD

송신데이터



15

I

TxC2

송신엘러멘트타이밍2

2

3

I

SXD

수신데이터



16

-

(N.C)



7

4

O

RTS

송신요구



17

I

RxC

수신엘러멘트타이밍

8

5

I

CTS

송신可



18

-

(N.C)



6

6

I

DSR

데이터송신대기



19

-

(N.C)



5

7

-

S.G.

신호그라운드

4

20

O

DTR

데이터터미널대기

1

8

I

DCD

케리어검출



21

-

(N.C)





9

-

(N.C)



9

22

I

RI

被呼표시



10

-

(N.C)





23

-

(N.C)





11

-

GND





24

O

TxC1

송신엘러멘트타이밍1



12

-

(N.C)





25

-

(N.C)





13

-

GND













EIA-232 (RS-232C) (25pin) (PC측 ;pin)

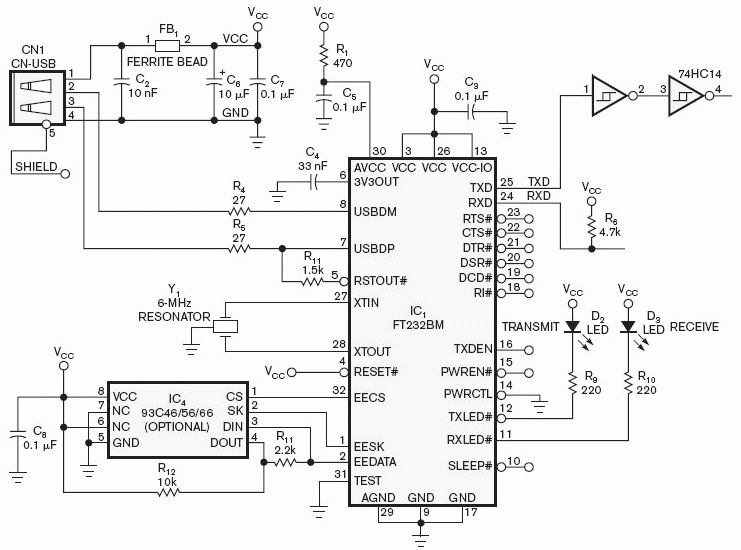

                              USB to USART (FT232)



RS-423 : 1:1접속만을 지원

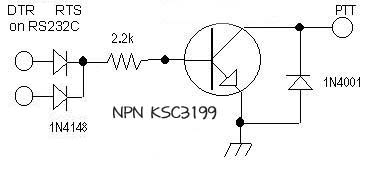

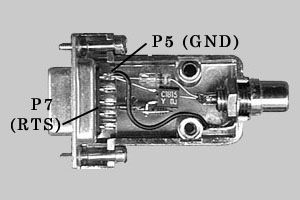

SSTV PTT Circuit








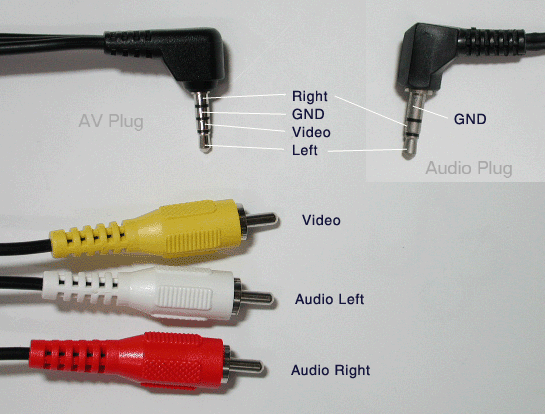

XLR-3 Female connector

XLR-3 Male connector

3P XLR Male

3P XLR Female



     1987년에 표준으로 정함 (핀 배열)

※ Canon단자 : 40년전에 케논에서 처음 만듬
    XLR은 당시 한가지 모델명

HOT  COLD를 바꾸어 사용하는 경우도 있으니 확인요 (옛 미국식)



Parallel Port  LPT (line print terminal)
       378 / IRQ 7 => LPT 1  DMA3  << ECP mode
       278 / IRQ 5 => LPT 2

SPP(Standard Parallel Port) <bi-directional>
       구형 프린터의 경우 인쇄에 문제가 있는 경우 이 모드를 선택

EPP(Enhanced Parallel Port)  << ALL-07A
        인텔에서 원래 프린터용으로 개발하지는 않았으나 프린터용으로 사용되는 방식
        최대 전송률 2MB/sec를 지원.   SPP 와 호환.
        ECP와 같이 양방향 통신이 가능한 모드.

ECP(Expand Capability Port, Extended Capability Port)
        일반적인 프린터들은 이 모드를 사용하는 것이 가장 빠름.
        Microsoft 사와 HP(휴렛펫커드)사가 주축이 되어 프린터, 스케너 등의 외부 입출력 장치의 고속통신을 위해 만든 규격.
        16 bit   FIFO(First in First out ; 케쉬방법의 일종) 컨트롤러가 사용되어 속도가 기존의 방식보다 빠르며,
        DMA 전송과 양방향 전송을 지원함. 최대전송률은 2.4MB/sec를 지원.

번호

이름 (SPP mode)

방향

레지스터

레지스터번호

1

nStrobe

양방향

Control

0

2

D0

양방향

Data

0

3

D1

양방향

Data

1

4

D2

양방향

Data

2

5

D3

양방향

Data

3

6

D4

양방향

Data

4

7

D5

양방향

Data

5

8

D6

양방향

Data

6

9

D7

양방향

Data

7

10

nACK

입력

Status

6

11

Busy

입력

Status

7

12

PaperEnd

입력

Status

5

13

Select

입력

Status

4

14

nAutoLF

양방향

Control

1

15

nError

입력

Status

3

16

nInit

양방향

Control

2

17

nSelectIn

양방향

Control

3

18

GND


※핑크색은 반전 입/출력임.

19

20

21

22

23

24

25



Serial Port
        3F8-> COM1 -> IRQ4
       2F8-> COM2 -> IRQ3
       3E8-> COM3 -> IRQ4
       2E8-> COM4 -> IRQ3

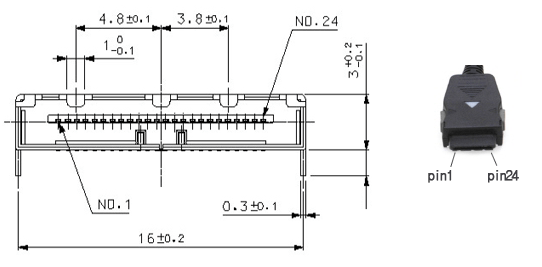

모바일 표준형 24핀 커넥터
