Division
ms/div., V/div., MHz/div., dB/div.
(오실로스코우프 와 스펙트럼아날라이저의 화면표시 단위)

 오실로스코우프의 화면표시는 화면가로로 시간축, 세로는 전압축이다. 화면의 가로축은 10분할되어있고, 세로축은 8분할정도로 나누어져있다. 분할된 1칸의 표시가 1 division이다. 예를 들어 시간축은 5ms/div., 전압축은 2V/div.로 표시한다. 전압축이 2V/div.이므로 이때의 화면에 표시가능한 전압은 16V 이내 이다.

 스펙트럼아날라이저의 화면표시는 가로축이 주파수축이고, 세로축은 전력의 크기를 dBm으로 표시(dBμ 등으로 환산 표시도 가능)하며, 원하는 주파수 대역 내에 입력되는 주파수를 전력량으로 표시해 주는 측정기기 이며, 주로 초기화면은 0dBm 또는 -10dBm을 기준으로 한다. 그리고 스펙트럼아날라이저에 직접 입력할 수 있는 최대입력의 한계는 기기 마다 다르지만 +10~+20dBm정도이다.  예를 들어 가로의 주파수축이 50㎒/div.(Span 500㎒), 세로의 dB축은 10dB/div.로 표시한다.


































































전







































압













































시

간

축

㎳

㎲

㎱



 맨위 기준레벨       중심주파수      주파수축 범위
 0dBm                      250㎒                     500㎒



















10dB/



















RBW





















전







































력



















㏈m

or

㏈u





















주

파

수

축



㎐

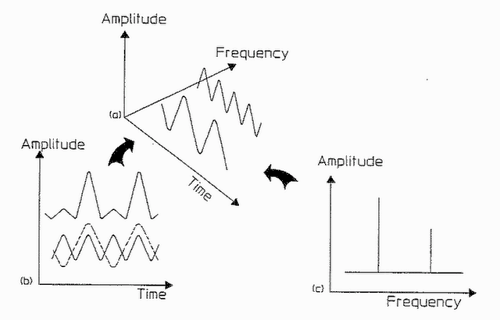

오실로스코우프의 화면은 가로축(x축)에 시간이,
세로축(y축)에는 진폭(전압)이 표시 됩니다


스펙트럼아날라이저의 화면에서는
가로축(x축)에 주파수가
세로축(y축)이 신호 크기(전력)가 표시됩니다.


오실로스코우프


스펙트럼아날라이저





























































424(W) x 90(H) x 500(D) mm





Occupied Frequency Bandwidth (占有周波數帶幅 ; OBW)

Occupied Frequency Bandwidth Measurement (Option 04 )
The bandwidth within which 99% of the radiated power is included is calculated from the measured spectral data and this width is displayed digitally.

Occupied Bandwidth Measurement and 3dB Down Measurement (Option 14 )
The bandwidth at the 3 dB down point and occupied bandwidth can be measured by using a tracking generator, for example.
