Part Number

Rating

Description

L





501185-15

2 - 20 pF @ 500v

18 plates +8

25


Air variables with silver plated machined plates.

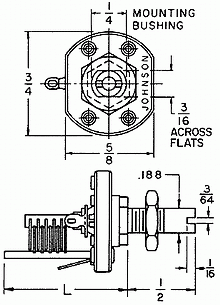

4.76mm(3/16") shaft. Panel bushing mount.  [6.3mm]






E. F. JOHNSON COMPANY, WASECA, MINN, USA

501185-8

2 - 22 pF @ 250v

12 plates



193-8-52

2 - 26 pF @ 250v

16 plates

20

193-10

2 - 35 pF @ 250v

20 plates









160-130-xx
A-8833296


3 - 32 pF @ 600v

Shaft 7/32"(5.55mm)
NUT 300mil

28 plates

29


160-107- 1
M7481115-3

2.3 - 14.2pF @ 1250v
2.5 - 15 pF @ 900v

15 plates +10

25




4.78mm shaft, break away plates, bushing mount.
[6.3mm]

Peak withstanding voltage 1250 volts on 0.17" air gap

160-107-18

2.5 - 15 pF   @ 1250v

20 plates



160-111-15A

2.7 - 10.8 pF @ 1250v

12 plates +15



160-102-1

1.5 - 5 pF   @ 1250v

5 plates

18

160-104-1

1.8 - 8.7 pF   @ 1250v

9 plates

21

160-107-1

2.3 - 14.2 pF  @1250v

15 plates

26

160-110A
  20M11

2.7 - 19.6 pF @ 1000v

21 plates

30

160-130-1

3 - 32 pF   @ 600v

28 plates

29

160-127-9

2.7 - 22 pF @ 1250v

20 plates

23















※ 세라믹(ceramics)과 자기(磁器)

세라믹(ceramics) : 고온에서 인위적인 열처리에 의해 구워 만든 비금속 무기질 고체 재료. 유리, 도자기, 시멘트, 내화물
                               따위를 통틀어 이른다.
                              [사전] Ce·ram·ics n. pl. [단수 취급] 도예, 제도술, 요업;[복수 취급] 도자기류
자기(瓷器 磁器 Por·ce·lain ) :
                              천연적으로 산출되는 암석·광물이나 인공적인 무기질 원료를 배합, 성형한 뒤 고온에서 가열하여
                             구운 도자기 중에서 충분히 구워져 단단하고 치밀하며 흡수성이 없고 투광성이 있는 사기그릇.



세라믹콘덴서 (ceramic condenser)
티탄산바륨(BaTiO3) 등 유전율이 큰 물질의 가루를 성형·소성(燒成)하여 얻은 콘덴서.
단결정을 육성하는 데 비해 원하는 형상·치수를 쉽게 얻을 수 있으므로 소형으로 많은 품종이 다량 생산되고 있다. 유전율의 크기와 그 온도변화율 등은 세라믹스의 화학조성을 바꿈으로써 가능하다. 이것도 같은 결정구조를 갖는 물질끼리라면 거의 임의의 비율로 한 종류의 결정 속으로 용합(溶合)할 수 있기 때문이다. 조합의 모체가 되는 물질로는 BaTiO3을 비롯하여 PbTiO3, SrTiO3, PbZrO3, PbHfO3, Pb(Mg1/2, W1/2)O3, Pb(Sc1/2, Nb1/2)O3등이 있다. 최근에는 용량을 늘리기 위해 다층화(多層化)가 행해지게 되었다. 이 콘덴서는 전자기기의 소형화에 매우 큰 공헌을 했다.
※ 소성 (燒成 firing) : 성형체(成形體)를 가마[窯(요)] 안에서 가열처리하여 유리질 또는 결정질의 결합물을 생성시켜서
                              그 물질이 희망하는 성질을 부여하는 공정

적층세라믹콘덴서 (積層－)
적층세라믹을 이용한 전자부품 소자. 세라믹은 기술혁신과 더불어 그 응용영역이 확대되고 있는 신소재로, 강도가 뛰어나고 절연성(絶緣性)·전기전도성이 강하여 콘덴서의 소재로 적합하다. 적층세라믹의 주성분은 티탄산마그네슘, 티탄산칼슘 등이며 칩타입의 적층세라믹콘덴서는 원래 산업용, 특히 컴퓨터용으로 개발되었으나 최근에는 일반가정용 기기의 소형화·경량화에 따라 텔레비전·비디오 및 각종 오디오 관련기기의 회로부품으로 각광받고 있다.

세라믹필터 (ceramic filter)
세라믹에 의한 전파의 필터. 티탄산지르콘산납 Pb(Zrx, Ti1-x)O3과 같은 강유전성물질(强誘電性物質)의 분체를 소결하여 얻은 세라믹스에 강한 전기장을 걸어 분극처리한 것은 압전성(壓電性)을 띠게 된다. 세라믹압전체(壓電體)의 용도로는 압전착화(壓電着火)·초음파발진·진동검출 등이 있는데 공진자(共振子)로서 사용할 경우 특정한 주파수의 전파만을 선택적으로 통과시킬 수 있다. 이것이 세라믹필터이다. 그 밖에 최근에는 액체 여과에 사용되는 내식성이 좋은 알루미나·실리카 등의 세라믹스 다공질체도 세라믹필터라 부르게 되었다. 술 등 발효·식품공업에 사용된다.

엠피콘덴서 (MP condenser)
전기회로에 사용하는 콘덴서(축전기)의 일종. MP는 metallized paper의 약칭이며 금속화종이콘덴서로 번역해서 사용하는 경우도 있다. 두께 8~15㎛의 콘덴서종이에 래커를 얇게 바른 뒤 니켈·알루미늄·아연 등의 금속을 진공증착(vacuum evaporating coating)한 것을 2장 겹쳐서 말아 넣고 함침제를 함유시킨 것이다. 정전용량은 0.1~100㎌이다. 전극이 증착막이기 때문에 용적은 종래의 종이콘덴서에 비해 1/3 이하이면 된다. 금속화종이가 어떤 원인으로 절연파괴되어도 단락전류에 의한 열이 금속화종이에 구멍을 뚫어 그 주위에 있는 증착전극이 파괴되어 순간적으로 절연이 회복되는 자기회복작용을 나타낸다.

가변콘덴서 (可變－ variable condenser)
극판의 한쪽을 작동시킴으로써 용량을 어느 범위내에서 바꿀 수 있는 콘덴서. 가변축전기 또는 바리콘(varicon；variable condenser의 약어)이라고도 한다. 보통의 것은 1쌍의 반원판이 고정판 사이에서 회전하고, 대략 회전각도에 비례하여 용량이 변화한다. 일정한 LC회로에 넣었을 때, 공진주파수가 대략 회전각에 비례하여 변화하도록 회전체의 형태를 만든 직선주파수형 가변콘덴서도 널리 사용된다. 극판 사이의 거리를 바꾸어서 용량을 변하게 하는 것도 있다. 극판 사이의 유전체는 보통 공기를 사용하나, 기름을 먹인 것이나 얇은 유전체의 판을 끼운 것도 있다. 텔레비전·라디오 송수신기의 동조용 축전기로 쓰이며, 그 밖에 측정기 등에도 널리 쓰이고 있다.

[Yahoo 백과사전에서 발췌]
