공진주파수 (Parallel & series resonance frequency) 계산

f = 1 / {2
π√(LC)}
 ☞ L×C= √ ×2×
π=1


L = (1/2 πf)2 / C
 ☞ 2×
π×f =
1 χ2 ÷C

간략화 식 (단위 μH, ㎒, ㎊)
L = 25330 ÷ (f2×C) μH
     f =  ㎒,  C = ㎊

C = (1/2 πf)2 / L
 ☞ 2×
π×f =
1 χ2 ÷L




C = (1/2 πf )2 / L                  ※   χ2 → INV  √

예시
  f =  3.52 ㎒     L = 3.2 μH     C = ?
  ☞ 2 ×
π× 3 . 5 2 E 6 =
1 χ2 ÷ 3 . 2  E 6 ± =   결과 6.388589127 -10 (638.8㎊)

  f =  3.52 ㎒     L = 12 μH      C = ?
  ☞ 2 ×
π× 3 . 5 2 E 6 =
1 χ2 ÷ 1 2  E 6 ± =  결과 1.703623767 -10 (170㎊)


1.703623767 -10   1.703623767×10-10  = 170.3623767×10-12  = 170.36㎊

※  E → EXP ; expand ; 승수
     예를 들어  37㎊(37×10-12)를 입력한다면  3, 7, EXP, 1, 2, ±를 누른다.
                    표시창에는 37-12로 표시됨


☞ 는 계산을 위한 계산기의 버튼순서

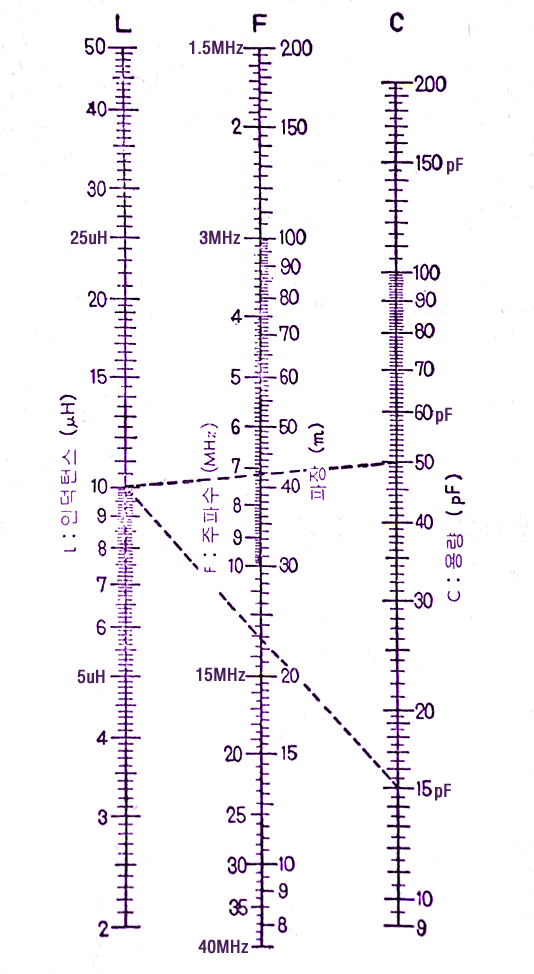

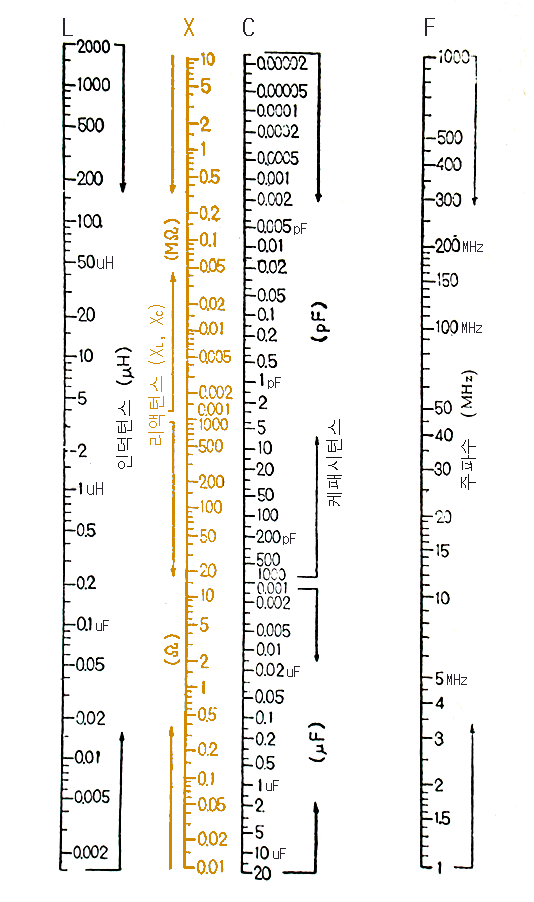

계산하지 않고 아래 표를 이용하여 값을 쉽게 얻을 수 도 있다.





유도 리액턴스  XL[Ω] = 2 ×π×f[㎐]× L[H]
용량 리액턴스
Xc[Ω] = 1 ÷ (2× π×f[㎐]× C[F])

공진주파수
 f =
XL[Ω] = Xc[Ω] = 2πf L = 1/(2πf C) = 1/{2π√(LC)} =  f
