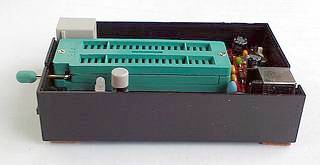

PK2S 사용 설명서




    ① Dip Pin Selector

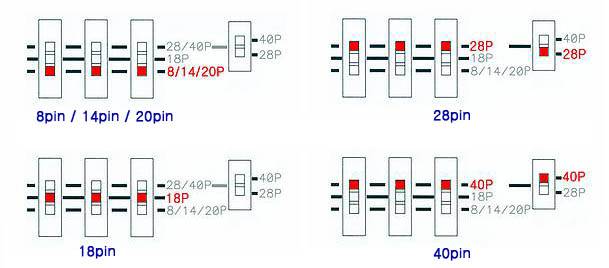

           DIP Type을 라이팅 할 때는 먼저 PIN을 선택한다.


             18pin은 스위치가 중앙에 위치하도록 한다.











    ② Power Select Switch


        Power는 USB전원을 이용하여 5V와 3V(PIC18F14K50 등)를 사용하고,
         Target전원을 이용할 때는 스위치를 중간에 위치 하도록 합니다.

         MPLAB IDE 또는 PICkit2프로그램에서는 외부 전원으로 인식합니다.


    ③ USB Jack
        AB 타입 케이블을 이용하여 PC에 USB Jack에 꽂습니다.  Windows에서 휴먼인터페이스로 인식(제어판에서 확인)합니다.
        Programmer-To-Go 기능을 이용할 때 PC USB잭 또는 5V USB잭이 달린 아답터를 사용합니다.


    ④ Program Button
        프로그램에서 Write버튼을 대신하며, Programmer-To-Go 기능을 이용할 때 사용합니다.
        프로그램 할 때 사용하기 위하여는 Write on PITkit Button 체크 되어 있어야 합니다.


    ⑤ LED
        녹색은 타켓전원을 확인하는 표시 램프로 3V를 사용할 때는 조금 흐려진다.
        적색은 Busy램프로 프로그램 중 일 때 또는 특정 상태 표시를 할 때 켜진다.

    ⑥ 6Pin Header Jack
        마이크로칲사 표준 ICSP잭으로 타겟으로 연결한다. 옵션의 케이블을 이용하면 타겟연결이 편리함.
        핀 순서는 PICkit2의 핀배역과 같으며, 그림의 순서로 되어 있음.

    ⑦ 6pin Modular Jack
        ICD2와 호환되는 ICSP잭 구조로 각종 장치들과 모듈라 잭을 이용하여 연결
        핀 순서는 ICD2의 핀배역과 같으며, 그림의 순서로 되어 있고 타켓 또는 다른 장치와는 클로스 케이블을 사용.

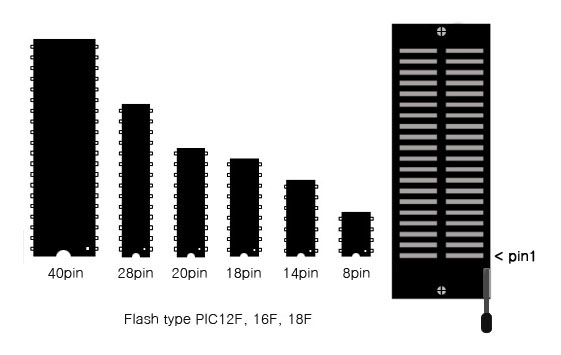

    ⑧ ZIF (Zero Insertion Force) Socket Pin1
         1번 pin을 모두 아래로 정렬합니다.  PIC를 넣기 전에 PIN 수를 스위치로 맞춥니다.
         레버를 위로 올린 후 PIC칩을 넣고 아래로 내려 고정 시킨 후 다운로드합니다.



※ 실제 사용은 마이크로칩사의 PikKit2 Programmer와 동일합니다. 상세 사용법은 PikKit2 Programmer설명서를 참고하세요.






PICkit 2 Programmer Application 2.61을 사용하는 예

PICmicro®, PICkit™2, MPLAB®, ICSP™는 Microchip사의 상표 및 등록상표입니다.

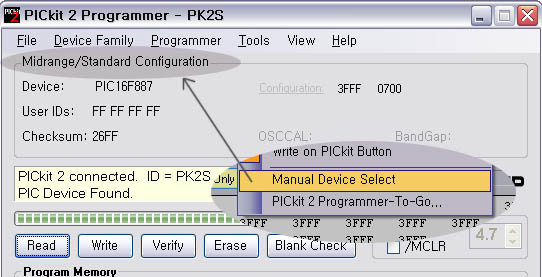

Manual  Device Select를 체크(√)하지 않으면 많이 사용하는 표준 스탠다드 디바이스는 자동 선택된다.

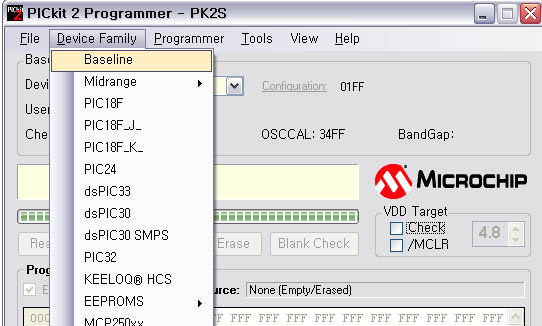

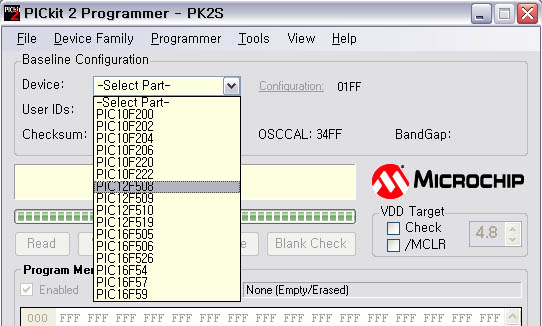

Baseline 디바이스 일 경우 Device Family 메뉴에서 해당 패밀리를 선택한다.

디바이스 선택을 한다.

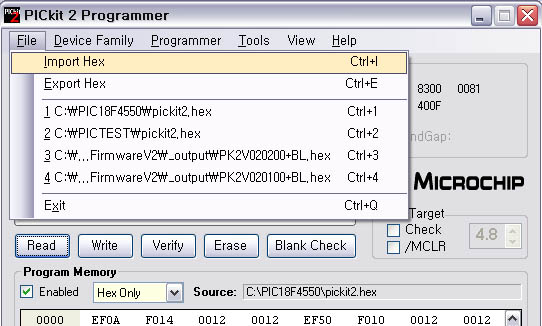

File > Import Hex를 선택하여 HEX파일을 불러온다. (Cofiguration Bit가 포함된 HEX파일 만)

만약 Cofiguration Bit가 포함되어 있지 않은 HEX파일은
아래 처럼 Data Sheet의

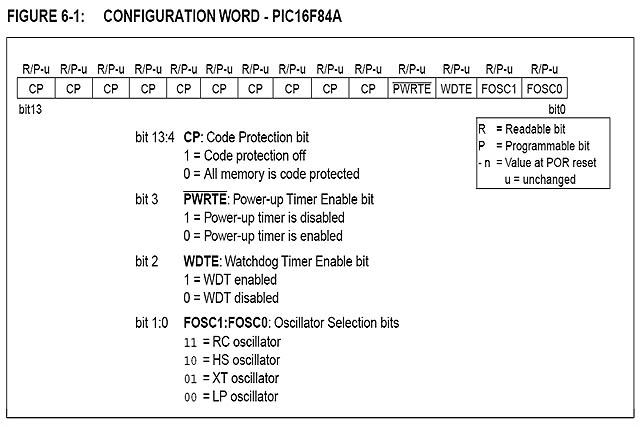

CONFIGURATION WORD를 참고하여 설정 하시던지,
MPLAB IDE에서 설정한 후 Export하여 사용.

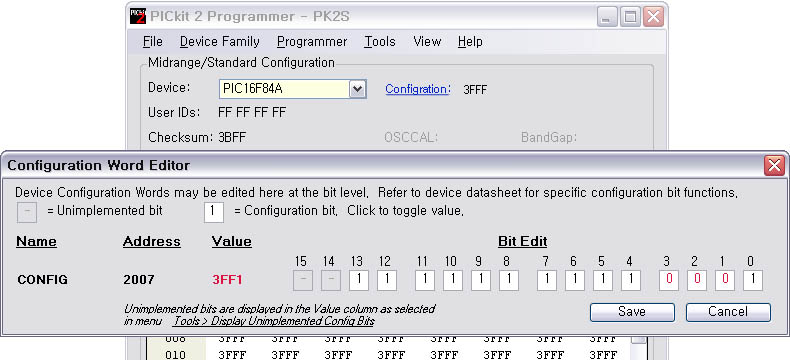

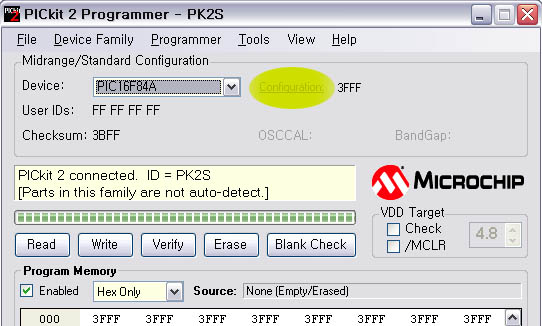

노란색 Configuration 클릭 (
Cofiguration Bit가 포함되어 있지 않은 HEX파일)




PIC16F84A의 "예"
Power-up timer enableed, Watchdog timer disabled, XT oscillator(4MHz크리스탈 사용경우)

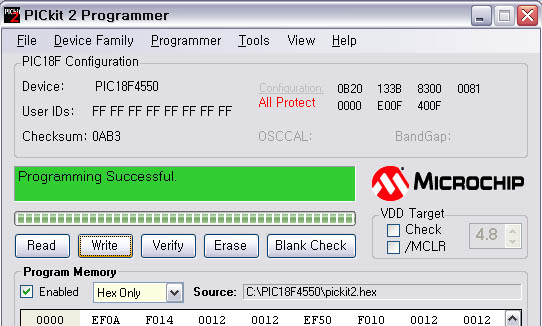

Write를 클릭하여 다운로드를 한다.

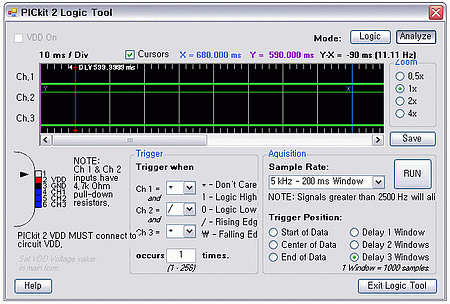

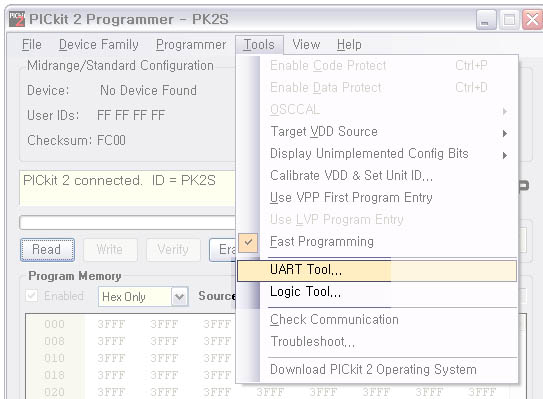

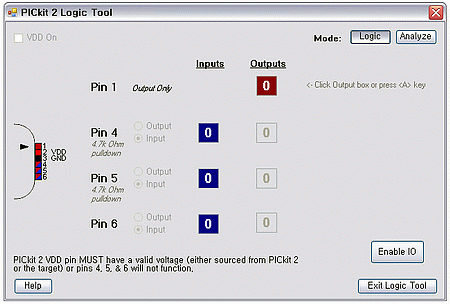

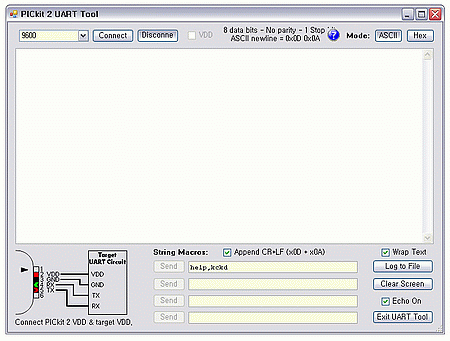

UART Tool,  Logic Tool 사용하는 예







Logic Tool User Guide  Download













Programmer-To-Go

한번 다운로드로 컴퓨터 없이 PC없이 동일 디바이스 반복 굽는 기능

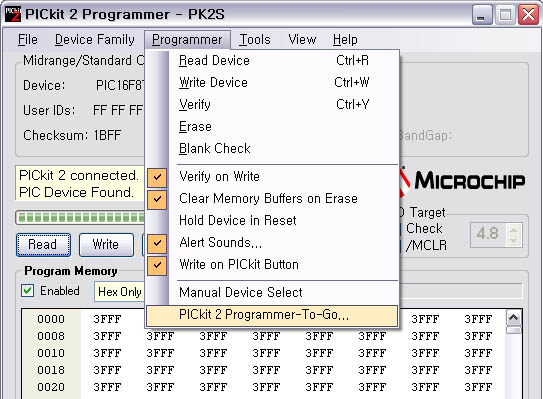

Programmer > PICkit2 Programmer-ToGo...



Programmer-To-Go User Guide  Download

















MPLAB IDE v8.40을 사용하는 예

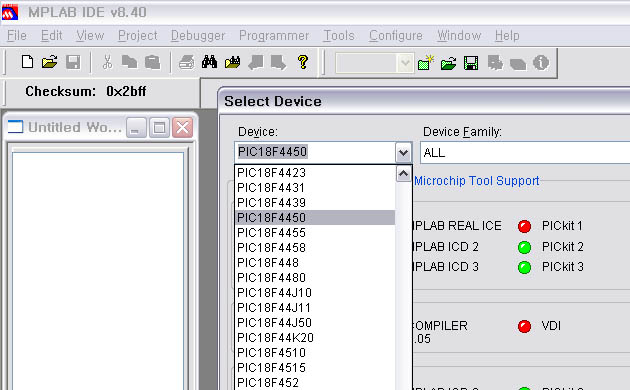

MPLAB IDE를 실행한 후 디바이스를 선택한다.




디바이스를 선택 한 후에 사용 가능한 디바이스 일 경우 PICkit 2에 녹색(
)으로 표시된다.

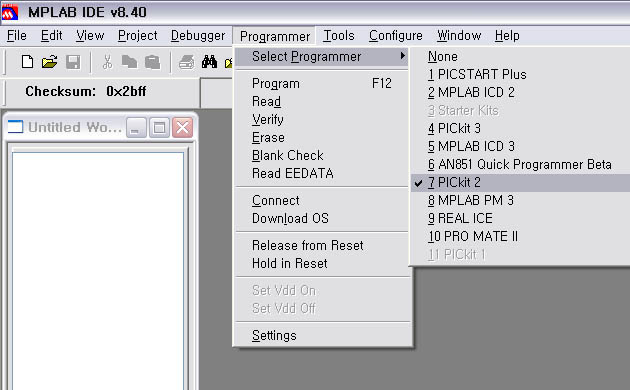

Programmer > Select Programmer > 7.PICkit2를 선택한다.

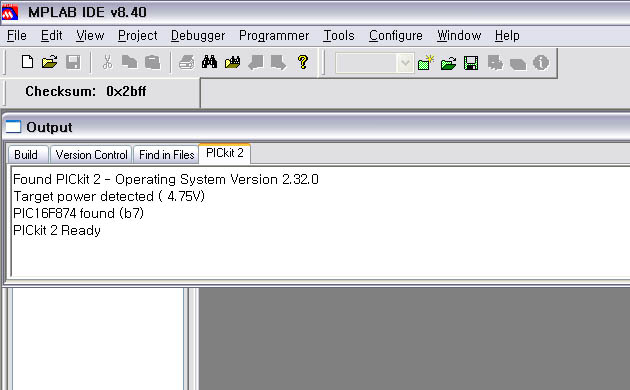

연결이 확인된다.

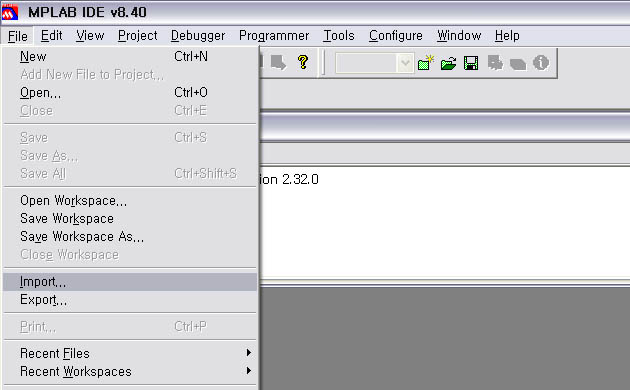

File > Import >에서 HEX파일을 불러온다.

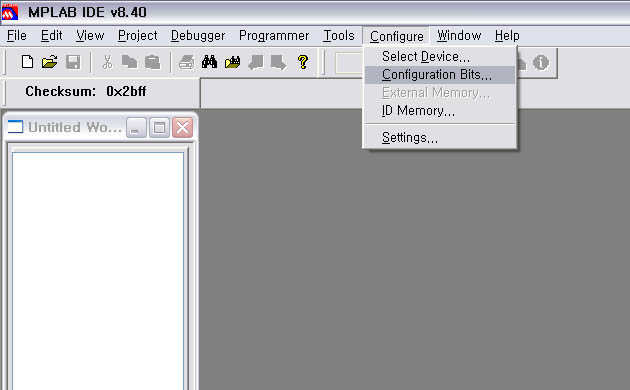

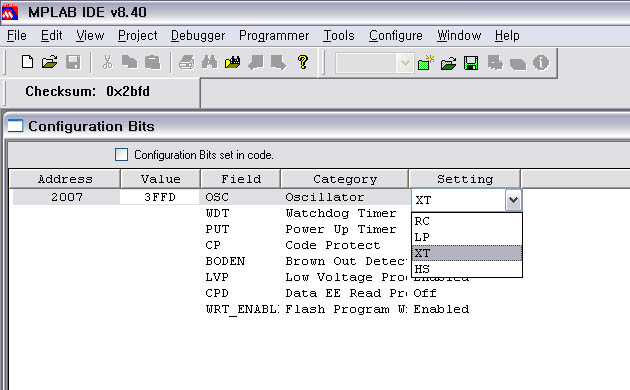

Configure > Cofiguration Bits...를 선택한다.




프로그램안에 Cofiguration Bits가 설정이 안된 경우에는  Cofiguration Bits set in code에 √를 없애고,

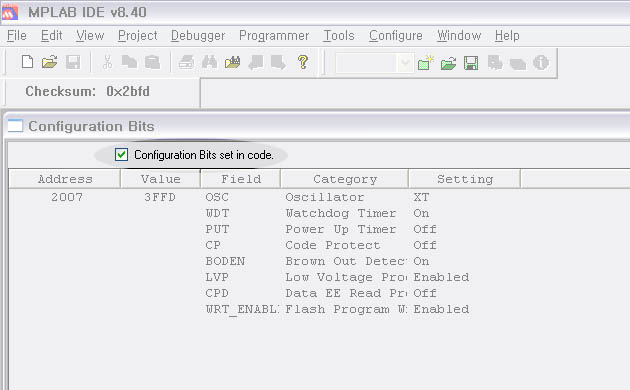

아래 그림처럼 해당 되는 것을 선택한다.

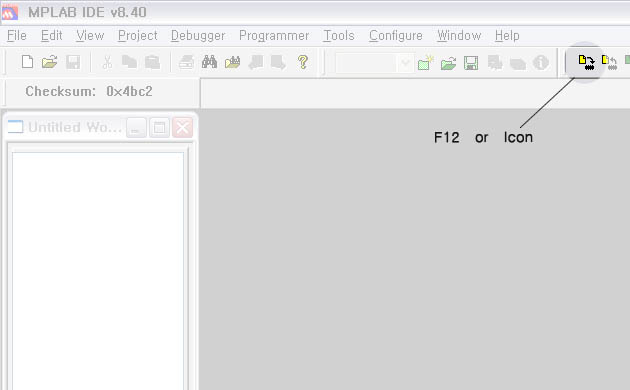

F12  또는  Writting Icon을 클릭한다.

아니면 PICkit2 Programmer에서 Writting을 할려면 File > Export 하여 HEX파일로 저장하여 사용한다.

특히 PIC16F84A 처럼 PICkit2 Programme에서는 지원이 되고 MPLAB IDE에서는 지원이 안될 경우
Cofiguration Bits가 포함되어 있지 않은 HEX파일을 사용할 때 이 방법을 사용한다.








[사용 소프트웨어]


www.microchip.com



PICmicro®, PICkit™2, MPLAB®, ICSP™는 Microchip사의 상표 및 등록상표입니다.


※ MPLAB IDE설치 할 때 주의사항

Windows 로그인 계정 이름이 한글로 되어 있을 때에는 MPLAB IDE가 설치는 되나 실행이 안됩니다.

영문자로 계정을 새로 만들고 새로 로그인 한 후에 설치하면 사용이 가능합니다.

처음 설치하는 경우 많은 분이 이 문제로 많은 시간을 허비하는 경우가 있습니다.
대부분 한글 로그인 계정을 많이 사용하고 있기 때문이다.

MPLAB IDE를 사용하기 위하여 계정이름을 영문으로 해야 합니다.

MPLAB IDE와 PICkit2 Programmer를 동시에 실행시켜 놓으면 충돌 할 때도 있습니다.
참고하시기 바랍니다.   ㅎㅎ
