LCM-KIT  측정원리

전원을 켜면 Model명(MY KIT)이 표시 되는 동안 L과 C 탱크회로에 의하여
발진을 하며(약750KHz), 이 발진주파수를 F1 이라 하면

측정하고 나서 CALIBRATING 표시 때 기준콘덴서(Cref)가 탱크회로에 병렬로 연결되며,
이 때 주파수 F2는

이 두수식을 풀어보면
                          로 C의 정확한 값이 계산되고

이 C에 의해
                               로 L의 정확한 값이 계산되며

측정시 Lx 스위치를 누르면 측정 할Lx가 L과 직렬로,
          Cx 스위치를 누르면 측정 할 Cx가 C와 병렬로 연결되어 각 각
                      ,
이것을
                     에 대입하면 각 각

                         ,            로
F1과 F2는 같은 발진기에서 만들어지므로 오차는 상쇄 되었습니다.

측정치는 BCD로 변환 LCD Module로 보내져 측정값을 표시하게 됩니다.
<고급 LC METER>



(참고용)

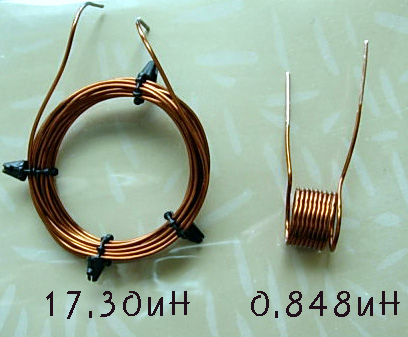

  0.6mm 주석도금선 10φ
  5T의 값

    0.8mm 에나멜선

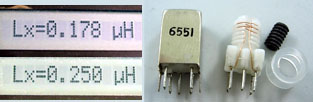

  10uH 인덕터 측정값

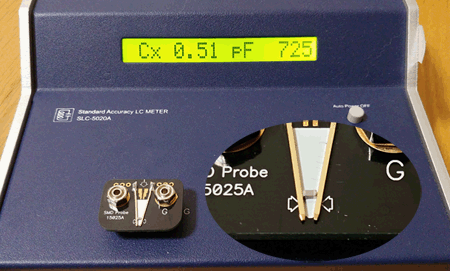

  세라믹 2pF NPO 측정값

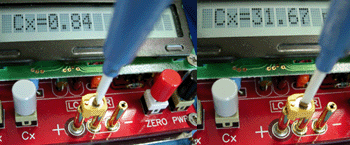

  트리머의 최소용량과
  최대 용량을 확인
  0.8pF ~ 44pF의 트리머


  1000pF  F class(1%) 마아카




    ERO 1000pF 스치롤



   0.039uF 마일러








일반 저가형 LCR메터로는 측정이 어려운 작은 값의 코일, 콘덴서를 정확히 측정 가능 !
RF(무선), Audio분야 연구, 실험, 개발, 생산, 스피커 네트워크용 코일 제작 등 활용


SPECIFICATIONS
   ▩ 측정 범위(Range) :  코일 1.0uH ~ 100mH,  콘덴서 0.1pF ~ 1uF  (nF표시는 1~999.9nF 표시 가능)
                                      자동 레인지(Automatic Range & Self Calibration)

   ▩ 표시 방법(Display) : 4 Digit (10pF 이하는 3 Digit)
                               예)  Lx=0.812uH, Lx=33.12uH, Lx=270.9uH, Lx=2.021mH, Lx=11.73mH
                                     Cx=2.21pF,  Cx=1004 pF, Cx=159.3pF, Cx=.0980uF, Cx=.0100uF
                                     nF단위 표시가 가능, 0.010 uF의 경우 10.00 nF 로 표시함

   ▩ 측정 오차(Accuracy) : 1% 이내  (0.1pF~1000pF ±0.3% 이내 25℃)

   ▩ 사용전원 : DC9V 건전지 또는  DC9V~12V 아답터 (건전지 또는 아답터(2.5φ)는 별도 준비하세요)

   ※ 측정범위 내에서 고가 LC메터와 비교하여 손색이 없는 콘덴서 · 코일 측정기로서,
        값비싼 LC메터에서도 대부분 소용량 정밀 측정이 어렵지만 LCM-KIT에서는 측정이 가능합니다.

        단, 발진 주파수가 높아(약20KHz~700KHz) 철심에 감긴 코일은 철손영향으로 측정이 불가능 하며,
             이 외에는 어떠한 코일(공심, 페라이드 등)이라도 측정범위 내에서 정확한 값으로 측정 가능합니다.

        양면 에폭시 PCB 사용
