Radio 스포츠 (ARDF / RDF)는 국민건강 체육



새모델 !  (잠자고 있는 핸디트랜시버를 활용합시다.)

전파방향탐지 경기용 발신기 Handy FOX (핸디폭스) MK-7A
(Hidden Radio Transmitter Controller)
핸디 트랜시버를 이용하는 발신장치 ( 연습, 경기 겸용)



Amateur Radio Direction Finding ID Genarator & Timer



6.5 X 7 X 2cm 건전지 포함 95g 3V (AA 1.5V × 2)

         US$32.00       Eur 30.00     ¥3,700     \37,000 (VAT포함 송료별도)

제품 포장안에 사용방법과 콜사인 입력방법이 들어 있습니다.

핸디폭스 MK-7A

 가지고 계신 핸디무전기가 ARDF송신기로 변신 됩니다.




 적은 비용으로 ARDF송신기 준비 !

연습은 좋은 경기결과를 얻을 수 있습니다.


3대 또는 5대의 핸디만 모이면 동내에서도 경기를 할 수 있습니다.





♣   용도
    이 핸디폭스의 출력 플러그를 핸디트랜시버(휴대용무전기) 마이크짹에 꽂으면
   핸디트랜시버를 전파방향탐지(ARDF/RDF) 경기 또는 연습을 할 수 있는 송신기로 사용 가능하게 해주는
   발신장치로 타이머와 CW신호 발생 장치가 내장되어 있음.

♣   규격
    부호 종류 : MO, MOE, MOI, MOS, MOH, MO5, (MON, MOD)
                     ; 마지막 부호는
콜사인 ( 개인 콜사인 즉시 변경가능 )
                     ex : MOS  MOS  MOS  MOS  MOS  MOS  MOS  MOS  MOS
DE  DS1INF
    선택 가능한 송신기 번호
              Finish beacon
(MO), TX1(MOE), TX2(MOI), TX3(MOS), TX4(MOH), TX5(MO5), (TX6(MON), TX7(MOD))
    CW 속도 :  37字/分 ; 10 WPM
(국제규격 8 WPM~12 WPM)
    타이머 주기 : 연속,  2분, 3분, 4분, 5분,
(6분, 7분) 가능
    타이머 지연 :  30분, 60분, 90분, 120분, 180분 후 자동으로 송신기를 동작 시킬 수 있음.
    타이머 오차율 : 1초/日 以內
(국제규정 ; 다음 송신기가 5초 안에 송신)
    정격 전압 및 전류 :  3V
(AA size 2개 사용),    약 3mA
    크     기 :  소형  W 6.5㎝ × H 7㎝ × D 2㎝
    기본 부속품 : 핸디용 플러그 달린 케이블. (Kenwood용은 별매 \2K)

    트랜시버에 연결하시면 전용 송신기와 다름없는 기능을 수행합니다.
    2대로 2분 주기로 또는 3대로는 3분 주기, 4대로는 4분 주기, 7대로는 7분 주기도 가능합니다.
    보통 공식경기에서는 6대를 사용하는데
    5분 주기로 5대의 Fox와 1대의 도착점용 비콘(주파수를 달리하여 연속 송신)으로 사용합니다.

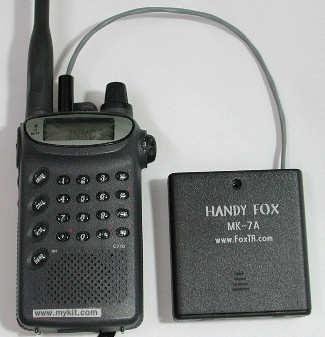

핸디폭스를 이용하여 핸디트랜시버를 ARDF송신기로 사용하고 있는 예
(해당시간이 되면 자동으로 각각의 ID를 송신합니다.)







DIP SW 설정후
RESET 보턴만 누르면 OK !

○  ; 스위치 내림       ● ;  스위치 올림







○○○

○○○

○○○

CYCLE

FOX ID

DELEY



4-2-1

4-2-1

Cycle Time

Message
FOX ID

Pre-hunt Delay

0

○○○

0-0-0

* 연속

* MO

바로 시작

1

○○●

0-0-1

* 연속

* MOE

30분 지연

2

○●○

0-1-0

2분 주기

MOI

60분 지연

3

○●●

0-1-1

3분 주기

MOS

90분 지연

4

●○○

1-0-0

4분 주기

MO4

120분 지연

5

●○●

1-0-1

5분 주기

MO5

180분 지연













5분 주기로 3번 FOX가 설정된 경우  ▷

4-2-1
●○●

4-2-1
○●●

4-2-1
○○○



5분 주기


MOS


바로시작


연속 1번 FOX가 설정된 경우 ▷

4-2-1
○○○

4-2-1
○○●

4-2-1
○○○



연속


MOI


바로시작


비콘(연속)이 설정된 경우 ▷

4-2-1
○○○

4-2-1
○○○

4-2-1
○○○



연속


MO


바로시작


          ※ 연속은 MO(비콘)과 MOE(1TX)만 가능합니다.
          ※
Cycle Time은 Fox 전체 개수가 되며,  FOX ID는 각각의 송신기 번호가 됩니다.
              예를들어 3개의 Fox로 Cycle Time을 3으로 하고  어느 한Fox의 ID를 4(MOH)로 설정했다면
              잘못 설정 된 것 입니다. 이 경우에는 ID를 MO, MOE, MOI, MOS내에서 사용하셔야 합니다.

   5 대의 핸디폭스와 1대의 비콘을 사용하는 경우 (순차적으로 1분씩 송신하게 합니다 ; 5분 주기)
      5대 동시에 리세트 시킵니다.



RESET

1분

1분

1분

1분

1분

1분

계속>

1 TX

MOE









MOE



2 TX



MOI









MOI

3 TX





MOS









4 TX







MOH







5 TX









MO5





BEACON

MO

MO

MO

MO

MO

MO

MO

           BEACON은 다른 주파수를 사용합니다

   3 대의 핸디폭스를 사용하는 경우 (순차적으로 1분씩 송신하게 합니다 ; 3분 주기)
      3대 동시에 리세트 시킵니다.



RESET

1분

1분

1분

1분

1분

1분

계속>

1 TX

MOE





 MOE





MOE

2 TX



MOI





MOI





3 TX





MOS





MOS







 ※  Morse Code

A

*

K

*

U

* *

1

* ━ ━ ━ ━

B

* * *

L

* * *

V

* * *

2

* * ━ ━ ━

C

* *

M

━ ━

W

* ━ ━

3

* * * ━ ━

D

* *

N

*

X

* *

4

* * * *

E

*

O

━ ━ ━

Y

* ━ ━

5

* * * * *

F

* *  *

P

* ━ ━ *

Z

━ ━ * *

6

* * * *

G

━ ━ *

Q

━ ━ *

.

***

7

━ ━ * * *

H

* * * *

R

* *

,

━ ━ * * ━ ━

8

━ ━ ━ * *

I

* *

S

* * *

?

* * ━ ━ * *

9

━ ━ ━ ━ *

J

* ━ ━ ━

T

/

* * *

0

━ ━ ━ ━ ━

━ ━   ━ ━ ━  *  (MOE)                ━ ━   ━ ━ ━  * * *  (MOS)

자기콜사인의 Morse코드와 Fox의 ID(MO-)를 알 게 된다면
이미 20%의 Morse Code를 암기를 하신 것 입니다.



핸디 트랜시버와의 연결도 (참고그림)

연결 케이블과 플러그는 제품에 부착되어 있습니다.
KENWOOD 핸디는 별도의 케이블을 사용해야 합니다.(주문시 알려주세요)

아래 모델을 제외한 거의 모든 핸디 트랜시버
왼쪽 위의 그림처럼 2.5φ플러그 1개만 사용합니다.

TH-21AT/21BT/22/25/26/27/28/31AT/31BT
TH-41AT/41BT/42/45/46/47/48/55/75/77
TH-78/79/D7/G71/205/215/225/235/315/415 은
왼쪽 아래와 같이 3.5φ, 2.5φ플러그 2개를 사용해야 함



 2.5mm Plug                             3.5mm Plug
     Tip     :   Speaker                      Tip    :    N C
     Sleeve :  Speaker & PTT            Ring   :   MIC
                  Ground                        Sleeve : PTT





출력 핀 기능 (선색깔)


1

2

3

4

흰색

검정

검정

빨강

MIC (PTT)

GND

GND

PTT (Activ Low)

일반 핸디트랜시버에는 마이크짹만 연결





KENWOOD Handy에서만 사용 (1,2,3,4pin 사용)







사용설명서
