쓰시고 계시는 정밀급 주파수카운터 정확 하십니까?



표준주파수 발생시스템 (標準周波數發生SYSTEM)



3×10-11(0.00003ppm) 초고확도의 실시간 표준주파수
        (Frequency Counter·Universal Counter의 교정 및 Reference)



  Model     FS-10

OUTPUT :  10.000'000'000㎒
(10,000,000.000Hz)
ACCURACY :   KBS       >   0.00003ppm
                     BS1,BS2  >   0.00150ppm
OUTPUT LEVEL  :  TTL Level
INPUT :   VIDEO(NTSC)
POWER:   DC12V, 100㎃  (DC8~15V)

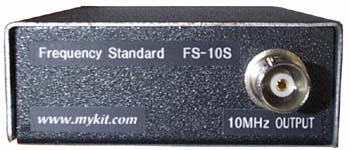

 FS-10S
(10.000'000'000㎒의 출력)




♧  적은 비용으로 표준주파수를 가질수 있습니다.!
♧  10㎒의 출력단자 설치(FS-30은 921.6㎒포함)
♧  3×10
-11(0.00003ppm) 초고확도의 실시간 표준주파수
♧  주파수카운터, Universal Counter의 기준주파수 교정
♧  기타 주파수관련기기의 Reference 교정
♧  Oven X-tal사용자는 1달에 1∼2번정도 교정으로 고확도 유지
♧  주파수카운터 or Universal Counter등의 기준주파수로 사용
     (TV방송시간중 사용 또는 BS1,2채널 사용시 24시간 사용가능)
♧  0.0001ppm의 확도는 3㎓(3000㎒)측정시 ±0.3㎐이내의 오차






 이 표준주파수 발생장치는 한국방송공사의 동기신호발생기의 기준신호원(이 동기신호 발생기 확도를 이용)을 원격 검출 2단PLL회로를 구성하여 고정도 고확도의 표준주파수를 생성하며, 정밀계측기를 교정하거나, 주파수카운터 등의 기준 발진기를 교정하는데 사용 하실 수 있습니다.

 오로지 TV방송국의 동기신호발생기의 기준신호원에 의존하므로 방송을 하지 않거나 기준신호원의 문제 발생시 오차가 생길 수 있으며, 일본의 경우 국영방송은 ±1×10-12  민영방송의 경우±1×10-11의 확도를 가진다고합니다.

 교정용으로 사용 할 때는  반드시 KBS TV의 채널에서  하여야 하고, 지방에서는 KBS본사에서 보내는  방송을  중계하고 있을때만   가능하며, 민간TV방송의 경우 0.2ppm정도의 오차가  나있으며, 안정도는  1×10-7∼1×10-8정도로 교정용으로는 알맞지 않습니다.   24시간 기준주파수로  사용할때는 BS1,   BS2채널을 이용하면 0.001ppm정도 이상의 확도 및 안정도로 계측기를 사용 할수 있습니다.  BS채널은 오차가 1×10-9 정도 이지만 일정한  정확도를 유지하고 있으며, 500㎒측정시  1㎐이내의 오차로 일반적인 사용이 가능합니다.

 루비듐원자발진기, 고급오븐크리스탈발진기등도 하루에  변동률이 1×10-11∼1×10-10 정도로서 많은 시간이 지나면 오차가 생기게  되어 일정주기마다 교정해 주지 않으면 정확한 주파수를 얻지 못할  경우도 있습니다.  최근 10-15의 변동률을 갖는 표준주파수원이 연구되고 있지만 이또한 어느  비교기가 없이는 교정 할 수가 없을 것 입니다.

 일반적으로 사용되는 계측기등은 수Hz∼수GHz정도의 주파수를 많이 사용하고 있으므로 1×10-10 정도의 기준 주파수 만으로 충분 할것으로 생각됩니다. 0.0001ppm의 확도는 3㎓(3000㎒)측정시 ±0.3㎐이내의 오차를 낼수 있습니다.

 사용방법은  TV나 VTR의 비디오 출력을 본기기의 비디오 입력짹에 연결하는 것으로 사용이 가능하며, VTR의 경우 테이프 재생중에는 사용할수 없습니다.  VTR내의 동기신호발생기 주파수를 기준으로 삼기 때문입니다.

지방에서는 KBS본사에서 보내는 방송을 중계하고 있을때만 가능하며, 유선방송으로 중계하는 것을 사용하여도 무방 합니다
.





                                                                                                              1999년 12월
