ARDF Starter
(Time Signal ; 시보기 ; ARDF 전용)
간단한 조작  *  정확한 출발


(증폭스피커 사용예 : 스피커내부에 ARDF Starter가 있습니다)



2008년 1월 중 한정판매     문의  ☏ 010-2215-7812

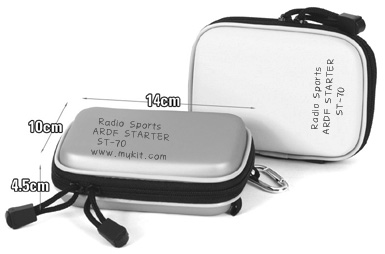

[스피커 내장]

◇ ARDF 경기를 주최하는 측에서 필요하며, 출발시킬 때 사용하는 기기 입니다.

◇ ARDF경기 할 때 출발점에서 정확히 5분간격으로 선수를 출발시키는 것을 알려주는 ARDF Starter.
    (Time signal ; 시보기)

◇ 매 5분마다 출발 시그널을 내어 줍니다.
   ※ ARDF송신기(FTX-280A)와 리세트를 동시에 하시면 1번 송신기가 시작할 때 출발 시킵니다.

◇ 출발 1분 전에(- * - *   - - * -    - * - *   - - * -),
          30초 전 (* * *),  10초 전 (* - *), 3초 전부터  *  *  *  ―

시간

Signal

        의미

출발 1분 전

- * - *   - - * -

CQ CQ ; 출발선으로 오세요

출발 30초 전

* * *

S ;   출발 30초 남았습니다

출발 10초 전

* - *

R ;   출발 10초남았습니다 준비하세요

출발 57초 전

*

E ;   출발 3초전

출발 58초 전

*

E ;   출발 2초전

출발 59초 전

*

E ;   출발 1초전

출발 (정각)

 ―

T ;   출발


◇ 간편한 조작 :  << 증폭 스피커 사용하는 경우 "예"
   ① 시계 초침에 맞추어 리세트 스위치 ON(Start)하면 시계와 동기되어 정확하게 5분마다 출발 시켜 줍니다.
       ( 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 00분 정각에 리세트 시키면 편리함)
   ② 경기가 시작되면 증폭스피커 전원을 켬니다.
   ③ 출발선에 초침이 있는 아날로그 시계와 함께 사용하시면 편리합니다.



리세트 스위치를 누르고 있다가 시계 초침이 정각에 올 때 리세트 스위치를 놓으면,
시계와 동기되어 정확하게 5분마다 출발 시켜 줍니다.
(송신기와 같이 동기화(리세트) 시킵니다.)





전원스위치그림 넣을것



① ARDF Starter 본체(스피커 케이스 오른쪽 안쪽에 있음)
    전원스위치를 켭니다. (LED가 번쩍입니다)



Reset SW그림 넣을것

② 정각에 리세트 스위치 ON(Start)



경기가 시작되면 증폭스피커 전원을 켬니다.




이 후 정확하게 5분마다 출발 시켜 줍니다.









ARDF Starter 내장 스피커로 충분 하지만, 큰 소리가 필요 하시면 아래 사진과 같이
증폭스피커에 연결도 가능하며, 어떤 종류의 증폭스피커를 사용 하셔도 무방 합니다.


(증폭스피커 사용예 : 스피커내부에 ARDF Starter가 있습니다)
