설치 구성도

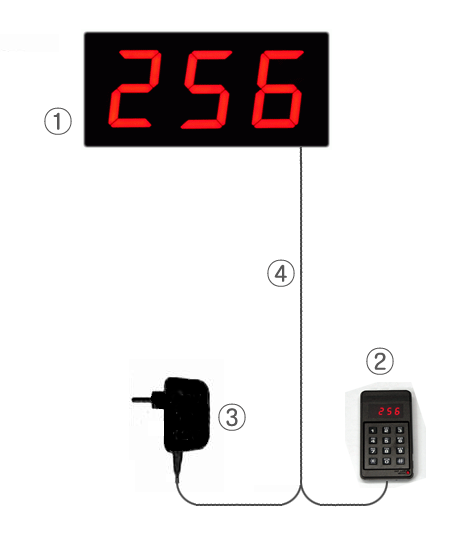

 표시판 1, 키패드 1 (기본), 리모콘 옵션


일반적으로 설치 하는 경우이며 제공 해드린 케이블을 사용합니다.
리모콘 추가 주문이 가능합니다.(표시판에 수신장치를 합니다)

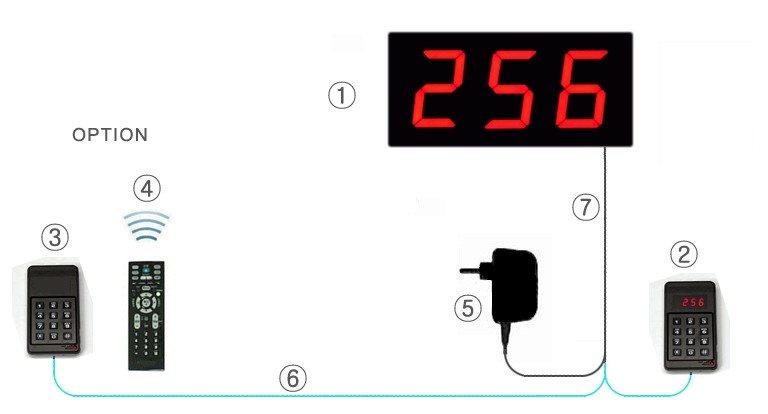

 표시판 1, 키패드 2 또는 리모콘 추가


기본형에 키패드나 리모콘을 추가하는 예로 아답터를 해설대 부근에 설치하는 경우입니다.
 ⑥ 파란색선(키패드 연결선)은 가늘거나 길어져도(100m이내) 문제 없습니다.
③ 키패드에 아답터를 별도롤 사용하는 경우 ⑥ 파란색선은 2선식입니다.

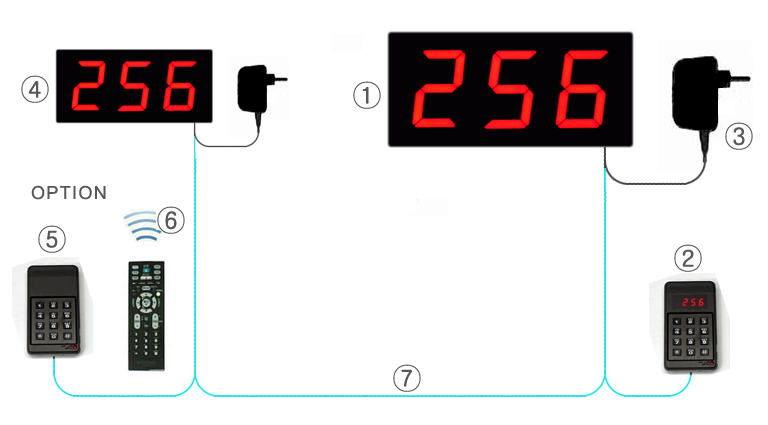

 표시판 2, 키패드 2 (또는 리모콘 추가)


키패드나 표시판을 여러개 추가가 가능하며, 아답타를 표사판 옆에 설치하는 경우입니다.
⑦ 파란색선은 가늘거나 길어져도(100m이내) 문제 없습니다.

⑤키패드에 아답터를 별도롤 사용하는 경우 2선식입니다.
⑦번 구간은 신호선(2선식)만 사용합니다.

※ 모든 구간 무선으로 구성도 가능합니다.

※ 표시판과 키패드는 계속 추가가 가능합니다.
※ 표시판 2개를 키패드 하나로 동시 사용합니다.
