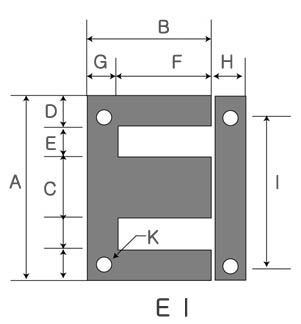

EI 코어
전원트랜스
설계 도표
|
|
|
|
철심 단면적에 따라 입력 전력 용량과 볼트당 권수를 알아 낼수 있다.
전원트랜스
설계할 때 필요한 출력보다 20%정도 큰값을 1차전력으로 정한다. (트랜스의
능률을 약 85%로 볼때) 1차전력을 40W로 한다면 위 표 실선에서 철심 단면적이
9㎠임 (A(㎠)=1.414√Wi)을 알 수 있고. 점선에서 1V 당 권선수를 5회임을 알 수 있다. (코어 종류(자속밀도)에 따라 달라지며, 아래 공식에 의하여 구 할 수도 있다)
2차
진공관 히터용 탭의 경우 20%. B+용은 10%이상 더 가산하여 감는 것이 좋으며 통례이다. (Core에 따라 값이 달라짐)
DIY 할 때 단면적을 여유있게 설계하면 V당 권수가 작아져서 편리 해지며 코일 굵기도 여유있게 감을 수 가 있어서 좋다.
또한 오디오 출력트랜스 제작시 단면적을 여유있게 설계하면 원하는 인덕턴스 용량을 만드는 것이 가능 해진다.
Turns per volt(Tpv) = 1 / (4.44 Exp-4 * CoreArea[cm²] * frequency[Hz] * Flux density)
소형 변압기 단면적(A㎠) & 1V당 권수(약)
입력 전력 기준 사용
|
W
|
A㎠ min
|
W
|
A㎠ min
|
|
10W
|
4.5
|
110W
|
14.8
|
|
15W
|
5.5
|
120W
|
15.5
|
|
20W
|
6.3
|
130W
|
16.1
|
|
25W
|
7.1
|
140W
|
16.7
|
|
30W
|
7.7
|
150W
|
17.3
|
|
35W
|
8.4
|
160W
|
17.9
|
|
40W
|
8.9
|
170W
|
18.4
|
|
45W
|
9.5
|
180W
|
19.0
|
|
50W
|
10.0
|
190W
|
19.5
|
|
60W
|
11.0
|
200W
|
20.0
|
|
70W
|
11.8
|
220W
|
21.0
|
|
80W
|
12.6
|
300W
|
24.5
|
|
90W
|
13.4
|
400W
|
28.3
|
|
100W
|
14.1
|
500W
|
31.6
|
|
0.50
1.6~1.7Te?
60Hz
???
|
|
A㎠
|
1V/T min
|
A㎠
|
1V/T min
|
|
4.5
|
9.5
|
14.8
|
2.9
|
|
5.5
|
8.0
|
15.5
|
2.8
|
|
6.3
|
7.2
|
16.1
|
2.8
|
|
7.1
|
6.5
|
16.7
|
2.7
|
|
7.7
|
5.8
|
17.3
|
2.6
|
|
8.4
|
5.4
|
17.9
|
2.5
|
|
8.9
|
5.0
|
18.4
|
2.4
|
|
9.5
|
4.7
|
19.0
|
2.3
|
|
10.0
|
4.3
|
19.5
|
2.3
|
|
11.0
|
4.2
|
20.0
|
2.2
|
|
11.8
|
4.0
|
21.0
|
2.1
|
|
12.6
|
3.4
|
24.5
|
2.1
|
|
13.4
|
3.1
|
28.3
|
2.0
|
|
14.1
|
3.0
|
31.6
|
1.9
|
|
Grain-Oriented 방향성(G 0.35) 1.80 (Tesla (B8)
|
|
A㎠
|
1V/T min
|
A㎠
|
1V/T min
|
|
3
|
8.342
|
17
|
1.472
|
|
4
|
6.256
|
18
|
1.390
|
|
5
|
5.005
|
19
|
1.317
|
|
6
|
4.171
|
20
|
1.251
|
|
8
|
3.128
|
21
|
1.192
|
|
9
|
2.781
|
22
|
1.138
|
|
9.6
|
2.607
|
23
|
1.088
|
|
10
|
2.503
|
24
|
1.043
|
|
11
|
2.275
|
25
|
1.001
|
|
12
|
2.085
|
26
|
0.963
|
|
13
|
1.925
|
27
|
0.927
|
|
14
|
1.788
|
28
|
0.894
|
|
15
|
1.668
|
29
|
0.863
|
|
16
|
1.564
|
30
|
0.834
|
|
0.35
1.80Te
50Hz
|
|
A㎠
|
1V/T min
|
A㎠
|
1V/T min
|
|
3
|
8.342
|
17
|
1.472
|
|
4
|
6.256
|
18
|
1.390
|
|
5
|
5.005
|
19
|
1.317
|
|
6
|
4.171
|
20
|
1.251
|
|
8
|
3.128
|
21
|
1.192
|
|
9
|
2.781
|
22
|
1.138
|
|
9.6
|
2.607
|
23
|
1.088
|
|
10
|
2.503
|
24
|
1.043
|
|
11
|
2.275
|
25
|
1.001
|
|
12
|
2.085
|
26
|
0.963
|
|
13
|
1.925
|
27
|
0.927
|
|
14
|
1.788
|
28
|
0.894
|
|
15
|
1.668
|
29
|
0.863
|
|
16
|
1.564
|
30
|
0.834
|
|
|
|
Non Oriented 무방향성(N 0.5) 1.62~1.70 (Tesla (B8)
|
|
EL19
(g / pcs)
|
PB (NI 48%)
|
0.15
|
0.204
|
|
0.20
|
0.272
|
|
0.35
|
0.475
|
|
PC (NI 80%)
|
0.15
|
0.218
|
|
0.20
|
0.291
Me 0.285
|
|
0.35
|
0.509
|
|
|
EI 48
(g / pcs)
|
PB (NI 48%)
|
0.20
|
2.510
|
|
0.35
|
4.392
|
|
PC (NI 80%)
|
0.20
|
2.688
|
|
0.35
|
4.704
G : 4.133
|
|
|
EL24
(g / pcs)
|
PB (NI 48%)
|
0.20
|
0.412
|
|
0.35
|
0.721
|
|
PC (NI 80%)
|
0.20
|
0.441
|
|
0.35
|
0.722
|
|
|
EI 57
(g / pcs)
|
PB (NI 48%)
|
0.20
|
|
|
0.35
|
|
|
PC (NI 80%)
|
0.20
|
|
|
0.35
|
6.63
Me 6.50
G : 5.799
|
|
| EI 66
(g / pcs)
|
PB (NI 48%)
|
0.20
|
4.745
|
| 0.35
|
8.304
|
| PC (NI 80%)
|
0.20
|
5.082
|
| 0.35
|
8.894
|
|
|
EI 96
(g / pcs)
|
PB (NI 48%)
|
0.20
|
|
|
0.35
|
|
|
PC (NI 80%)
|
0.20
|
|
|
0.35
|
18.816
Me 17.59
G : 16.148
|
|

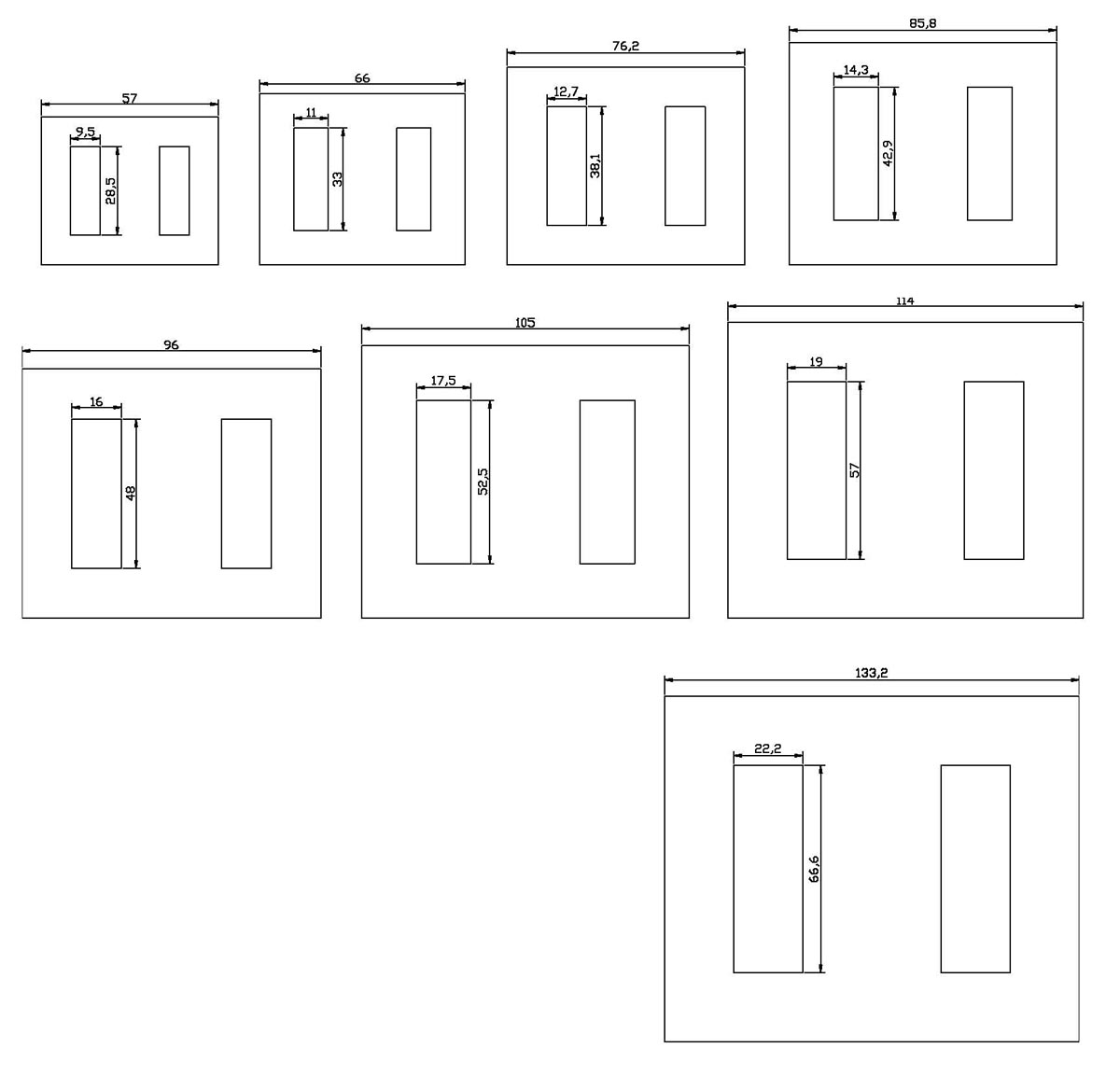

단면적(A㎠)
|
PATTERNS
|
A
|
B
|
C
|
D,E
|
F
|
HIGH
|
20㎜
|
25㎜
|
30㎜
|
35㎜
|
40㎜
42㎜
|
45㎜
|
50㎜
|
55㎜
|
60㎜
|
65㎜
|
70㎜
|
75㎜
|
PATTERNS
|
g / pcs
35PG155
|
|
EL 19
|
19
|
15
|
4.8
|
2.5
4.8
|
|
15
|
1.0
|
1.3
|
1.5
|
1.8
|
2.0
|
2.3
|
2.5
|
2.8
|
3.0
|
3.3
|
3.5
|
3.8
|
EL 19
|
|
|
EI 48
|
48
|
32
|
16
|
8
|
24
|
40
|
3.2
240g
|
4.0
|
4.8
354g
|
5.6
|
6.4
|
7.2
|
8.0
590g
|
8.8
|
9.6
|
10.4
|
11.2
|
12.0
|
EI 48
|
4.133
|
|
EI 57
|
57
|
38
|
19
|
9.5
|
28.5
|
47.5
|
3.8
|
4.8
23mm
380g
|
5.7
|
6.7
|
7.6
42mm
695g
|
8.6
|
9.5
|
10.5
|
11.4
|
12.4
|
13.3
|
14.3
|
EI 57
|
5.799
|
|
EI 66
|
66
|
44
|
22
|
11
|
33
|
|
4.4
|
5.5
560g
|
6.6
670g
|
7.7
780g
|
8.8
890g
|
9.9
|
11.0
|
12.1
|
13.2
|
14.3
|
15.4
|
16.5
|
EI 66
|
7.775(X)
-----------------
7.641(P)
|
|
EI 76.2
|
76.2
|
50.8
|
25.4
|
12.7
|
38.1
|
63.5
|
5.1
|
6.4
|
7.6
6V6?
|
8.9
1kg
|
10.2
10.7
1.22kg
|
11.4
|
12.7
|
14.0
|
15.2
|
16.5
|
17.8
|
19.1
|
EI 76.2
|
10.154
|
|
EI 85.73
|
85.8
|
57.2
|
28.6
|
14.3
|
42.9
|
71.5
|
5.7
|
7.2
|
8.6
|
10.0
|
11.4
|
12.9
|
14.3
1.847kg
|
15.7
|
17.2
|
18.6
|
20.0
|
21.5
|
EI 85.8
|
12.930
|
|
EI 96
|
96
|
64
|
32
|
16
|
48
|
80
|
6.4
|
8.0
6V6?
1.02kg
|
9.6
PRE-P
1.384kg
|
11.2
1.62kg
|
12.8
|
14.4
|
16.0
|
17.6
|
19.2
|
21.0
66mm
3.14kg
|
22.4
3.23kg
250W
|
24.0
|
EI 96
|
16.148
|
|
EI 105
|
105
|
70
|
35
|
17.5
|
52.5
w48
|
87.5
|
7.0
|
8.8
|
10.5
|
12.3
|
14.0
2.215kg
|
15.8
|
17.5
|
19.3
|
21.0
3.33kg
|
22.8
|
24.5
3.88kg
|
26.3
|
EI 105
|
19.377
|
|
EI 114
|
114
|
76
|
38
|
19
|
57
w52
|
95
|
7.6
|
9.5
|
11.4
|
13.3
|
15.2
|
17.1
|
19
|
20.9
3.58kg
|
22.8
3.9kg
|
24.7
4.23kg
|
26.6
|
28.5
|
EI 114
|
22.786
|
|
EI 133.2
(L175)
|
133.2
|
88.8
|
44.4
|
22.2
|
66.6
|
111
|
8.88
|
11.1
|
13.32
|
15.54
|
17.76
|
19.98
|
22.2
|
24.42
4.89kg
|
26.64
|
28.86
|
31.08
|
33.3
|
EI 133.2
|
31.132
|
|
PATTERNS
|
A
|
B
|
C
|
D,E
|
F
|
|
20㎜
|
25㎜
|
30㎜
|
35㎜
|
40㎜
42㎜
|
45㎜
|
50㎜
|
55㎜
|
60㎜
|
65㎜
|
70㎜
|
75㎜
|
PATTERNS
|
|
A㎠ = 1.414√Wi = 1.414√220W = 20.97㎠ Wi = (A㎠ / 1.414)2 = (21㎠ / 1.414)2 = 220W
A㎠ = 1.414√Wi = 1.414√300W = 24.49㎠ Wi = (A㎠ / 1.414)2 = (24.49㎠ / 1.414)2 = 300W
Transformer Winding (Current mA) : Diameter (mm)
권선 내 전류 : 에나멜선 굵기 & 단면적 (에나멜선 선택)
변압기 내 권선(직경) = 0.7 * √전류(A)에 약 15% 추가한 값
|
mA
|
mm
|
㎟
|
#
|
mA
|
mm
|
㎟
|
#
|
mA
|
mm
|
㎟
|
#
|
mA
|
mm
|
㎟
|
#
|
mA
|
mm
|
㎟
|
#
|
mA
|
mm
|
㎟
|
|
|
10
|
0.08
|
0.005
|
|
210
|
0.37
|
0.107
|
|
410
|
0.52
|
0.209
|
|
1,050
|
0.82
|
0.534
|
|
2,050
|
1.15
|
1.043
|
|
3,100
|
1.42
|
1.577
|
|
|
20
|
0.11
|
0.010
|
|
220
|
0.38
|
0.112
|
|
420
|
0.52
|
0.214
|
|
1,100
|
0.84
|
0.560
|
|
2,100
|
1.17
|
1.068
|
|
3,200
|
1.44
|
1.628
|
|
|
30
|
0.14
|
0.015
|
|
230
|
0.39
|
0.117
|
|
430
|
0.53
|
0.219
|
|
1,150
|
0.86
|
0.585
|
|
2,150
|
1.18
|
1.094
|
|
3,300
|
1.46
|
1.679
|
|
|
40
|
0.16
|
0.020
|
|
240
|
0.39
|
0.122
|
|
440
|
0.53
|
0.224
|
|
1,200
|
0.88
|
0.610
|
|
2,200
|
1.19
|
1.119
|
|
3,400
|
1.48
|
1.730
|
|
|
50
|
0.18
|
0.025
|
|
250
|
0.40
|
0.127
|
|
450
|
0.54
|
0.229
|
|
1,250
|
0.90
|
0.636
|
|
2,250
|
1.21
|
1.145
|
|
3,500
|
1.51
|
1.780
|
|
|
60
|
0.20
|
0.031
|
|
260
|
0.41
|
0.132
|
26
|
460
|
0.55
|
0.234
|
|
1,300
|
0.92
|
0.661
|
|
2,300
|
1.22
|
1.170
|
|
3,600
|
1.53
|
1.831
|
|
|
70
|
0.21
|
0.036
|
|
270
|
0.42
|
0.137
|
|
470
|
0.55
|
0.239
|
|
1,350
|
0.94
|
0.687
|
|
2,350
|
1.23
|
1.195
|
|
3,700
|
1.55
|
1.882
|
|
|
80
|
0.23
|
0.041
|
|
280
|
0.43
|
0.142
|
|
480
|
0.56
|
0.244
|
|
1,400
|
0.95
|
0.712
|
|
2,400
|
1.25
|
1.221
|
|
3,800
|
1.57
|
1.933
|
|
|
90
|
0.24
|
0.046
|
|
290
|
0.43
|
0.148
|
|
490
|
0.56
|
0.249
|
|
1,450
|
0.97
|
0.738
|
|
2,450
|
1.26
|
1.246
|
|
3,900
|
1.59
|
1.984
|
|
|
100
|
0.25
|
0.051
|
|
300
|
0.44
|
0.153
|
|
500
|
0.57
|
0.254
|
|
1.5A
|
0.99
|
0.763
|
|
2.5A
|
1.27
|
1.272
|
|
4A
|
1.61
|
2.035
|
|
|
110
|
0.27
|
0.056
|
30
|
310
|
0.45
|
0.158
|
|
550
|
0.60
|
0.280
|
|
1,550
|
1.00
|
0.788
|
|
2,550
|
1.29
|
1.297
|
16
|
4,100
|
1.63
|
2.086
|
|
|
120
|
0.28
|
0.061
|
|
320
|
0.46
|
0.163
|
|
600
|
0.62
|
0.305
|
|
1,600
|
1.02
|
0.814
|
|
2,600
|
1.30
|
1.323
|
|
4,200
|
1.65
|
2.137
|
|
|
130
|
0.29
|
0.066
|
|
330
|
0.46
|
0.168
|
|
650
|
0.65
|
0.331
|
22
|
1,650
|
1.03
|
0.839
|
18
|
2,650
|
1.31
|
1.348
|
|
4,300
|
1.67
|
2.187
|
|
|
140
|
0.30
|
0.071
|
|
340
|
0.47
|
0.173
|
|
700
|
0.67
|
0.356
|
|
1,700
|
1.05
|
0.865
|
|
2,700
|
1.32
|
1.373
|
|
4,400
|
1.69
|
2.238
|
|
|
150
|
0.31
|
0.076
|
|
350
|
0.48
|
0.178
|
|
750
|
0.70
|
0.382
|
|
1,750
|
1.06
|
0.890
|
|
2,750
|
1.33
|
1.399
|
|
4,500
|
1.71
|
2.289
|
|
|
160
|
0.32
|
0.081
|
28
|
360
|
0.48
|
0.183
|
|
800
|
0.72
|
0.407
|
|
1,800
|
1.08
|
0.916
|
|
2,800
|
1.35
|
1.424
|
|
4,600
|
1.73
|
2.340
|
|
|
170
|
0.33
|
0.086
|
|
370
|
0.49
|
0.188
|
|
850
|
0.74
|
0.432
|
|
1,850
|
1.09
|
0.941
|
|
2,850
|
1.36
|
1.450
|
|
4,700
|
1.75
|
2.391
|
|
|
180
|
0.34
|
0.092
|
|
380
|
0.50
|
0.193
|
|
900
|
0.76
|
0.458
|
|
1,900
|
1.11
|
0.967
|
|
2,900
|
1.37
|
1.475
|
|
4,800
|
1.76
|
2.442
|
|
|
190
|
0.35
|
0.097
|
|
390
|
0.50
|
0.198
|
|
950
|
0.78
|
0.483
|
|
1,950
|
1.12
|
0.992
|
|
2,950
|
1.38
|
1.501
|
|
4,900
|
1.78
|
2.493
|
|
|
200
|
0.36
|
0.102
|
|
400
|
0.51
|
0.203
|
24
|
1A
|
0.81
|
0.509
|
20
|
2A
|
1.14
|
1.017
|
|
3A
|
1.39
|
1.526
|
|
5A
|
1.80
|
2.543
|
|
|
mA
|
mm
|
㎟
|
|
mA
|
mm
|
㎟
|
|
mA
|
mm
|
㎟
|
|
mA
|
mm
|
㎟
|
|
mA
|
mm
|
㎟
|
|
mA
|
mm
|
㎟
|
|
|
www.OldAudio.com
|
|
mm
|
권선 내
전류[A]
|
|
mm
|
권선 내
전류[A]
|
|
mm
|
권선 내
전류[A]
|
|
mm
|
권선 내
전류[A]]
|
|
mm
|
권선 내
전류[A]
|
|
3.350
|
17.31800
|
|
1.400
|
3.02457
|
|
0.600
|
0.55553
|
|
0.250
|
0.09645
|
|
0.090
|
0.01250
|
|
3.150
|
15.31191
|
|
1.320
|
2.68879
|
|
0.560
|
0.48393
|
|
0.236
|
0.08595
|
|
0.080
|
0.00988
|
|
3.000
|
13.88835
|
|
1.250
|
2.41117
|
|
0.530
|
0.43347
|
|
0.224
|
0.07743
|
|
0.071
|
0.00778
|
|
2.800
|
12.09830
|
|
1.180
|
2.14868
|
|
0.500
|
0.38579
|
|
0.212
|
0.06936
|
|
0.063
|
0.00612
|
|
2.650
|
10.83677
|
|
1.120
|
1.93573
|
|
0.475
|
0.34817
|
|
0.200
|
0.06173
|
|
0.060
|
0.00556
|
|
2.500
|
9.64469
|
|
1.060
|
1.73388
|
|
0.450
|
0.31249
|
|
0.190
|
0.05571
|
|
0.056
|
0.00484
|
|
2.360
|
8.59473
|
|
1.000
|
1.54315
|
|
0.425
|
0.27873
|
|
0.180
|
0.05000
|
|
0.050
|
0.00386
|
|
2.240
|
7.74291
|
|
0.950
|
1.39269
|
|
0.400
|
0.24690
|
|
0.170
|
0.04460
|
|
|
|
|
2.120
|
6.93553
|
|
0.900
|
1.24995
|
|
0.375
|
0.21701
|
|
0.160
|
0.03950
|
|
|
|
|
2.000
|
6.17260
|
|
0.850
|
1.11493
|
|
0.355
|
0.19448
|
|
0.150
|
0.03472
|
|
|
|
|
1.900
|
5.57077
|
|
0.800
|
0.98762
|
|
0.335
|
0.17318
|
|
0.140
|
0.03025
|
|
|
|
|
1.800
|
4.99981
|
|
0.750
|
0.86802
|
|
0.315
|
0.15312
|
|
0.132
|
0.02689
|
|
|
|
|
1.700
|
4.45970
|
|
0.710
|
0.77790
|
|
0.300
|
0.13888
|
|
0.125
|
0.02411
|
|
[A] = (mm/(0.7*1.15))^2
|
|
1.600
|
3.95046
|
|
0.670
|
0.69272
|
|
0.280
|
0.12098
|
|
0.112
|
0.01936
|
|
|
|
|
1.500
|
3.47209
|
|
0.630
|
0.61248
|
|
0.265
|
0.10837
|
|
0.100
|
0.01543
|
|
www.OldAudio.com
|
|
|
|
|
|
P
|
T0.96
|
|
|
S.V.
|
T.T.
|
T0.65
|
|
|
|
|
|
220V
|
225
|
|
8
|
350
|
350
|
30
|
|
11V
0.8A
|
0.7
12T
|
|
|
300VA
|
220
|
|
7
|
320
|
320
|
30
|
|
35V
0.5A
|
0.54
36T
|
|
|
1.36A
|
215
|
|
6
|
290
|
290
|
30
|
|
6V
0.2A
|
0.4
7 T
|
|
|
0.96mm
|
0
|
|
5
|
260
|
260
|
30
|
|
|
|
|
|
|
|
|
4
|
230
|
230
|
30
|
|
11V
0.8A
|
0.7
12T
|
|
|
|
|
|
3
|
200
|
200
|
30
|
|
7V
2A
|
1.2
8T
|
|
|
EI 114
|
|
|
2
|
170
|
170
|
30
|
|
|
|
|
|
25㎠
|
stack up
66㎜
|
|
1
|
130
|
140
|
130
|
|
330
0.1
|
0.3
330
|
|
|
|
|
|
|
10
|
10
|
5
|
|
|
|
|
|
|
|
|
|
5
|
5
|
5
|
|
|
|
DC70V ~ 400V 500mA
|
|
단면적(A㎠)
|
|
|
S
|
ST.V.
|
T
|
St
|
|
L
|
H
|
|
|
|
8
|
350
|
480
|
42
|
|
368
|
407
|
94
|
55
|
|
7
|
320
|
438
|
42
|
|
329
|
367
|
94
|
55
|
|
6
|
290
|
397
|
42
|
|
289
|
328
|
94
|
55
|
|
5
|
260
|
356
|
42
|
|
250
|
288
|
94
|
55
|
|
4
|
230
|
315
|
42
|
|
210
|
249
|
94
|
55
|
|
3
|
200
|
274
|
42
|
|
170
|
209
|
94
|
55
|
|
2
|
170
|
233
|
42
|
|
131
|
169
|
94
|
55
|
|
1
|
140
|
192
|
|
|
70
|
130
|
115
|
55
|
|
|
용량
|
용량
|
철심
정보
|
보빈
치수
|
보빈
|
|
(W)
|
(VA)
|
철심
|
적고
|
단면적
|
무게
(kg)
|
W
|
D
|
T
|
(W)
|
|
|
|
이름
|
(mm)
|
(m 2 )
|
(mm)
|
(mm)
|
(mm)
|
|
|
|
0.5
|
EI-28
|
11
|
0.088 × 10 -3
|
0.042
|
10
|
13.4
|
4.2
|
|
|
|
1
|
EI-35
|
10
|
0.096 × 10 -3
|
0.056
|
12.3
|
12.3
|
6
|
|
|
|
2
|
EI-38
|
13
|
0.14 × 10 -3
|
0.091
|
13.8
|
15.4
|
5.6
|
|
|
|
5
|
EI-41
|
13
|
0.17 × 10 -3
|
0.1
|
15.5
|
15.4
|
6.4
|
|
|
|
10
|
EI-48
|
20
|
0.32 × 10 -3
|
0.24
|
18.9
|
22.7
|
6
|
18
|
|
|
15
|
EI-57
|
23
|
0.44 × 10 -3
|
0.38
|
21.5
|
25.7
|
7.6
|
15, 20, 25
|
|
|
20
|
EI-60
|
25
|
0.50 × 10 -3
|
0.46
|
22.5
|
26.6
|
8.4
|
|
|
|
25
|
EI-60
|
30
|
0.60 × 10 -3
|
0.55
|
22.5
|
31.6
|
8.4
|
|
|
|
30
|
EI-66
|
25
|
0.55 × 10 -3
|
0.56
|
24.5
|
27.2
|
8.4
|
26, 29
|
|
|
35
|
EI-66
|
30
|
0.66 × 10 -3
|
0.67
|
25.6
|
32
|
8.4
|
|
|
|
40
|
EI-66
|
35
|
0.77 × 10 -3
|
0.78
|
25.6
|
38
|
8.8
|
|
|
|
50
|
EI-66
|
40
|
0.88 × 10 -3
|
0.89
|
24.8
|
42.8
|
8.8
|
|
|
42
|
60
|
EI-76.2
|
35
|
0.89 × 10 -3
|
1
|
28.6
|
38
|
10.4
|
14, 30, 35, 42
|
|
54
|
75
|
EI-76.2
|
40
|
1.02 × 10 -3
|
1.2
|
28.6
|
43
|
10.4
|
|
|
<example> Power Transformer (EI 76.2, 50mm)
|
|
|
EI 76.2 l=50mm (0.35T) 12.7㎠ 1V : 4T 75W Core
P 220V 195mA φ0.38 880T 43W
S 232V 40mA φ0.16 928T 10W
S
13V 1.3A φ0.96 (φ0.68*2) 52T 17W
S 9V 0.6A φ0.62 36T 5W
|
|
If the efficiency is 85% (↓?)
S 32W 32 / 0.85 = 38W P 38W ↑ 43W
|
|
|
<example> Power Transformer (EI 85.8, 45mm)
|
|
|
EI 85.8 l=45mm (0.35T) 12.9㎠ 1V : 4T 90W Core
P 220V 195mA φ0.46 880T 66W
S 220V 200mA φ0.38 880T 43W
S
6.3V 1.8A φ0.8 * 2 26T 12W
|
|
|
<example> Audio Output Transformer (single)
|
GEP 0.025 ~ 0.03 mm ?
0.07
0.1?? |
|
6V6 5,000 Ω / 8Ω = 625 √625 = 25 = Ratio
6BQ5 4,500 Ω / 8Ω = 562.5 √562.5 = 23.717= Ratio
6CA7 2,000 Ω / 8Ω = 250 √250 = 15.8 = Ratio
3000T / 25 = 120T
3000T / 23.717 = 126.5T
3000T / 15.8 = 190T
Primary = 3,000T φ0.18~0.2 (If possible 30H or more 40H)
Secondary = 120T φ1.00 (φ0.5*4)
Plate 47mA 250V 250*1.1= 275 275*47mA = 13VA
|
|
5,000 Ω / 6Ω = 833 √833 = 28.86 = Ratio
3,000T / 28.86 = 104T
4,000T / 28.86 = 138T
|
|
5,000 Ω / 8Ω = 625 √625 = 25 = Ratio
3,000T / 25 = 120T
4,000T / 25 = 160T
|
|
|
P
|
S
|
|
Ratio
|
P
|
S
|
P
|
S
|
|
6V6
|
5,000 Ω
|
16Ω
|
√312.5
|
17.67
|
|
|
|
|
|
8Ω
|
√625
|
25
|
|
|
|
|
|
6Ω
|
√833
|
28.86
|
|
|
|
|
|
4Ω
|
√1250
|
35.35
|
|
|
|
|
|
6BQ5
EL84
|
4,500 Ω
|
16Ω
|
√281
|
16.77
|
|
|
|
|
|
8Ω
|
√562
|
23.71
|
|
|
|
|
|
6Ω
|
√750
|
27.38
|
|
|
|
|
|
4Ω
|
√1125
|
33.54
|
|
|
|
|
|
6CA7
EL34
|
2,000 Ω
|
16Ω
|
√125
|
11.18
|
3000T
|
268T
|
4000T
|
358T
|
|
8Ω
|
√250
|
15.81
|
190T
|
253T
|
|
6Ω
|
√333
|
18.25
|
164T
|
219T
|
|
4Ω
|
√500
|
22.36
|
134T
|
179T
|
|
6L6
|
2,500 Ω
|
16Ω
|
√156
|
12.5
|
|
|
|
|
|
8Ω
|
√312
|
17.67
|
|
|
|
6Ω
|
√416
|
20.41
|
|
|
|
4Ω
|
√625
|
25
|
|
|
|
|
mm
|
|
g
|
|
|
mm
|
|
g
|
|
|
mm
|
|
g
|
|
|
0.03
|
2SB UEW
|
900
|
Signal
|
|
0.2
|
BLK
|
300
|
60mA
|
|
|
|
|
|
|
0.07
|
|
50
|
|
|
0.25
|
GRN
|
300
|
100mA
|
|
|
|
|
|
|
0.08
|
|
50
|
10mA
|
|
0.3
|
|
300
|
140mA
|
|
0.8
|
|
200
|
1A
|
|
0.1
|
|
50
|
18mA
|
|
0.32
|
GRN
|
300
|
160mA
|
|
|
|
|
|
|
0.136
|
0.061*5
|
200
|
|
|
0.4
|
RED
|
300
|
250mA
|
|
|
|
|
|
|
0.14
|
HCW
|
200
|
30mA
|
|
|
|
|
|
|
|
|
|
|
|
0.18
|
UEW
|
600
|
50mA
|
|
|
|
|
|
|
|
|
|
|
|
PEW - 일반 모터, 가전용 모터, 코일류
UEW - 전자부품, 소형 모터, 릴레이(Relay)
AIW - 자동차용 모터 및 전장부품, 고내열 부품
AI-EIW - 자동차용 모터 및 전장부품, 고전압 모터
- 고속 와인딩 부품류
Self Bonding Wire - 자동차용 클러치코일, 솔레노이드 코일, 가전 모터
SLRW - 가전용 컴프레셔 및 모터, 자동차용 에어컨 컴프레셔
RRW - 가전용 컴프레셔 및 모터
|
|
에나멜선 100g당 길이, 1km당 최대 저항
AWG=American Wire Gauge standard
| φ |
100g당 약 |
Ω/km, 20˚C
|
|
| 0.2 mm |
340m |
607.6 |
|
|
0.3 mm
|
140m |
262.9 |
|
|
0.4 mm
|
88m |
145.3 |
|
|
0.5 mm
|
50m |
91.43 |
|
|
0.6 mm
|
40m |
65.26 |
|
|
0.7 mm
|
29m |
47.47 |
|
|
0.8 mm
|
20m |
36.08 |
|
|
0.9 mm
|
18m |
28.35 |
|
|
1.0 mm
|
13m |
23.33 |
|
|
|
DC R
동선(전선)의허용전류(변압기 권선, 기기 내 배선 허용전류)
Allow the current copper
변압기 권선(직경) = 0.7 * √전류(A)에 약 15% 추가한 값
1A ≒ 0.81mm,
400mA ≒ 0.51mm
Copper 1mm 1km의 저항은 ≒ 22 ohm
AL 1mm 1km의 저항은 ≒ 34 ohm
Ni-Cr 1mm 1km의 저항은 ≒ 1,300 ohm
|
Power Transformer (6V6, EL84 single)
|
|
250V 47mA * 2 = 94mA + 10mA = 104mA
|
EI 86 L=35mm
P 220V 180mA φ0.35 1100T 40W
S 190V 110mA φ0.28 950T 24W
S 6.3V 2A φ1.00 (φ0.5*4) 32T
12W
|
|
|
|
|
|
Type
(구분)
|
Conductor(도체)
|
Insulation(절연체)
|
Max.Conductor
Resistance
DC 20˚C
Ω/㎞
(최대 도체저항)
|
min.lnsulation
Resistance
DC 15.6˚C
MΩ/㎞
(최소
절연저항)
|
Dielectric
Withstanding
Voltage
AC V/min
(내전압) |
AWG
Max Amp
(허용전류) |
|
Current
(carrying
capacity)
(허용전류) |
Unit
Length
m
(feet)
(조장) |
|
AWG Size
(규격)
|
Number& dia of conductor
pcs/mm
(구성)
|
No.overall
Diameter mm
(외경)
|
Norminal
thickness
mm
(두께)
|
Norminal
Diameter
mm
(외경)
|
|
|
30 |
7/0.102 |
0.31 |
0.40 |
1.15 |
376.96 |
15 |
2000 |
142mA |
270kHz |
0.5A |
610
(2000) |
| 28 |
7/0.127 |
0.38 |
0.40 |
1.25 |
237.38 |
226mA |
170kHz |
0.7A |
| 26 |
7/0.160 |
0.48 |
0.40 |
1.35 |
148.94 |
361mA |
107kHz |
1.0A |
| 24 |
11/0.160 |
0.61 |
0.40 |
1.45 |
93.25 |
577mA |
68kHz |
2.0A |
| 22 |
17/0.160 |
0.76 |
0.40 |
1.60 |
55.00 |
920mA |
42kHz |
3.0A |
| 20 |
21/0.180 |
0.95 |
0.40 |
1.80 |
34.60 |
1.5A |
27kHz |
5.0A |
| 18 |
34/0.180 |
1.21 |
0.40 |
2.00 |
21.80 |
2.3A |
17kHz |
7.0A |
| 16 |
26/0.26 |
1.55 |
0.40 |
2.40 |
13.70 |
3.7A |
11kHz |
10.0A |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
Solid
(단심)
|
30 |
1/0.26 |
0.26 |
0.40 |
1.10 |
361.13 |
15 |
2000 |
142mA |
270kHz |
0.5A |
610
(2000) |
| 28 |
1/0.32 |
0.32 |
0.40 |
1.15 |
227.39 |
226mA |
170kHz |
0.7A |
| 26 |
1/0.404 |
0.40 |
0.40 |
1.20 |
142.79 |
361mA |
107kHz |
1.0A |
| 24 |
1/0.511 |
0.51 |
0.40 |
1.35 |
89.39 |
577mA |
68kHz |
2.0A |
| 22 |
1/0.643 |
0.64 |
0.40 |
1.45 |
54.30 |
920mA |
42kHz |
3.0A |
| 20 |
1/0.813 |
0.81 |
0.40 |
1.65 |
33.90 |
1.5A |
27kHz |
5.0A |
| 18 |
1/1.024 |
1.02 |
0.40 |
1.85 |
21.40 |
2.3A |
17kHz |
7.0A |
| 16 |
1/1.29 |
1.29 |
0.40 |
2.10 |
12.50 |
3.7A |
11kHz |
10.0A |
| |
|
|
|
|
|
|
|
|
|
|
|
|
TA-SC
(Hiwrap) |
28 |
7/0.127 |
0.38 |
0.40 |
1.25 |
222.33 |
15 |
2000 |
226mA |
|
|
610
(2000) |
| 26 |
7/0.160 |
0.48 |
0.40 |
1.35 |
138.88 |
361mA |
|
|
| 24 |
7/0.203 |
0.61 |
0.40 |
1.45 |
85.41 |
577mA |
|
|
| 22 |
7/0.26 |
0.79 |
0.40 |
1.60 |
54.44 |
920mA |
|
|
Max Frequency for 100% skin depth 42kHz
AWM VW-1 1007-LF UL 300V 80℃
| |
Conductor(도체)
|
Insulation(절연체)
|
|
Stranded
(연선)
|
AWG Size
(규격)
|
Number& dia of conductor
pcs/mm
(구성)
|
No.overall
Diameter mm
(외경)
|
Norminal
Diameter
mm
(외경)
|
| 28 |
7/0.127 |
0.38 |
0.9 |
| 26 |
7/0.160 |
0.48 |
1.29 |
| 24 |
11/0.160 |
0.61 |
1.45~1.59 |
Silicon Core (Silicon steel Lamination core)
Permalloy Core (Nickel alloy Lamination core)
(제조사, 제조 시기에 따라 명칭, 합금함량, 종류 등이 다를 수 있음)
|
Base
|
Material
Name
Trade Names
|
Composition
|
|
|
|
Iron-base
|
Silicon N (JIS ; S)
(Silicon-steel Core)
(ex: 50PN1300)
|
3%(4%) (0.5~5.5%) Si, 97% Fe,
0.35~0.6T (Non-directional(무방향성) EI)
S14, S18, S23, S30, S60 (가격 순;왼쪽H)
Flux density 1.62T~1.70T
|
小形 Power Transformer
Low Frequency Power Transformer
|
5kHz
|
|
Silicon G (JIS ; G)
(Silicon-steel Core)
(ex: 35PG145, 35PG155)
|
3%(0.5~5.5%) Si, 97% Fe,
0.27T, 0.30T, 35T
Directional (방향성;Grain Oriented)
Flux density 1.80T
|
大小形 Power Transformer / Audio
Low Frequency Power Transformer
|
12kHz ?
|
|
Silicon H
(Silicon-steel Core)
(ex: 23PH 085, 27PH110, 30PH105)
|
3%(0.5~5.5%) Si, 97% Fe, ????
0.23T, 0.27T, 0.3T
Directional (방향성;Grain Oriented)
Flux density 1.88T
|
大小形 Power Transformer / Audio
Low Frequency Power Transformer
|
12kHz ?
|
|
Iron-base Amorphous
(Fe-based amorphous alloy)
|
3.5% Si, 13.5% B, 2% C, Remainder Fe
|
Power / Audio Power Transformer
|
25kHz
|
|
|
|
|
|
|
|
Nikel-Iron
(Permalloy)
|
Permalloy
D
|
36% Ni
,
Remainder Fe
(36% Ni,
0.02% C, Remainder Fe)
|
|
|
|
Permalloy
B
Hipernik
Allegheny Electric Metal
Nicaloi
|
45% Ni,
Remainder Fe
(48% Ni,
0.02% C, Remainder Fe)
|
Audio Power Transformer
(EL19 PB 19*15*0.35T)
|
25kHz
|
|
Orthonol Isoperm Hipernic V
|
50% Ni,
50% Fe
|
Audio Power Transformer
|
50kHz
|
|
Permalloy
F
|
65% Ni
,
Remainder Fe
|
|
|
|
Permalloy
C
Permalloy
Mumetal
Hymu
|
77% Ni,
4% Mo,
Remainder Fe
(80% Ni,
5% Mo, 0.01% C, Remainder Fe)
|
Audio Signal Transformer
(EL19 PC 19*15*0.2T)
|
80kHz
|
|

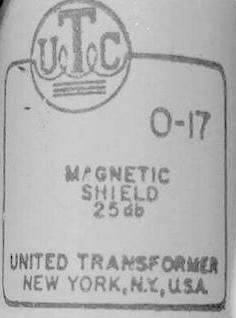

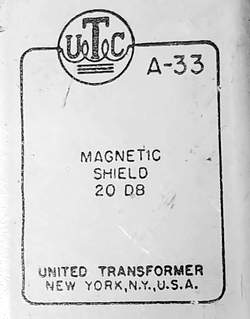

 MuMetal
|
Ni77 Fe14 Cu5 Mo4
MuMetal (FeNi80Mo5)
Mo : Molybdenum 몰리브데넘
|
Magnetic Shielding Alloy
Magnetic Shield
|
|
|
Permalloy
A
|
78.5% Ni,
Remainder Fe
|
Audio Transformer (Low Power)
|
|
|
Mo-Permalloy
|
78.4% Ni,
4% Mo,
Remainder Fe
|
|
150kHz
|
|
Supermalloy S
|
78% Ni,
5% Mo, 17% Fe
|
|
|
|
|
|
|
|
|
|
Cobalt-base
|
Cobalt Amorphous
|
66% Co,
15% Si, 14% B
|
|
500kHz
|
|
Supermendur*
|
49% Co,
49% Fe,
2% V
|
|
|
Amorphous : 비정질(非晶質, noncrystalline, 즉 결정이 아니다) 또는 무정형(無定形), 유리모양의(glassy, vitreous) 라는 의미로 사용
철(Fe), 붕소(B), 규소(Si) 등의 혼합물을 융용 후 초당 10E6℃/sec로 급냉 시켜 불규칙한 원자배열을 갖도록 한 얇은 형태 금속판
퍼멀로이(Permalloy)
|
|
자성(磁性)재료용의 니켈철합금. 투자율(透磁率 ; permeability)이 높은 합금(alloy)이라는 뜻을 나타내는 합성명칭이다.
1921년 미국 벨연구소의 G. W. 엘먼과 H. D. 아놀드가 발명했다.
니켈을 75% 정도 함유한 합금이 가장 높은 투자율을 나타낸다.
소량의 몰리브덴·크롬·망간을 첨가하여 열처리를 한 이 합금에는 불규칙-규칙격자변태가 있는데, 이 변태를 이용하여 결정자기비등방성(結晶磁氣非等方性)과 자기변형이 작은 합금으로 만들어 높은 투자율을 얻는다.
연철(軟鐵)에 비해 약 100배의 투자율을 나타내며, 자심(磁心)이나 자기헤드의 재료로 가장 많이 쓰인다.
발췌 : https://www.scienceall.com/%ED%8D%BC%EB%A9%80%EB%A1%9C%EC%9D%B4permalloy/
|
|
전기강판(Electrical steel)
|
|
정의 : 전기와 자기용 철심(Core)으로 사용되는 연자성(Soft magnetic) 강판으로, 일반 탄소강에 비해 높은 규소(Si)를 첨가하여 제조되므로 규소강판(Silicon steel)이라고 불린다.
|
|
종류 : 변압기(Transformer)등의 정지기에 사용되는 방향성(Grain-oriented) 전기강판과 모터(Motor)등의 회전기에 사용되는 무방향성(Non-oriented) 전기강판으로 나눈다
|
|
Si 철심
변압기와 Amorphous 철심 변압기의 특징비교
|
|
|
Si
|
Amorphous
|
증
감(%)
|
|
철 손 (wi)
|
71.3
|
15.5
|
-78
|
|
동 손 (wc)
|
364.9
|
343.1
|
-6
|
|
효 율 (%)
|
97.9
|
98.2
|
0.35
|
|
유 온 (°c)
|
35
|
25.4
|
-27
|
|
권선온도(°c)
|
44
|
36
|
-18
|
|
(※
1Ø 12,600V/230,115V 20KVA 기준) |
|
니켈 합금
|
성 분
|
분 류
|
특 성
|
용 도
|
|
Nickel (Ni201)
|
99Ni
|
순니켈
|
내식성, 연자기
|
2 차전지용, LCD용 부품
|
|
PB
|
48Ni–Fe
|
연자성 재료
|
연자성
|
트랜스 코어, 진동판
|
|
PC
|
77Ni–4Mo-5Cu-Fe
|
연자성 재료
|
연자성
|
트랜스 코어, 자기헤드
|
|
INVAR
|
36Ni-Fe
|
저 열팽창 합금
|
저 열팽창계수
|
바이메탈, 2차전지 터미널, OLED Mask
|
|
INCOLOY840
|
20Cr-19Ni-Ti,Al
|
내열강 합금
|
고내식, 내산강
|
시즈히터, 열처리 부품
|
|
INCONEL625
|
62Ni-22Cr-9Mo-Fe
|
고 내식강 합금
|
내식, 내열성
|
전자 부품용 세관
|
|
|
PB
|
PC
|
|
Ni 함 량
|
49%
|
80%
|
|
비 중
|
8.18
|
8.8
|
|
전기저항
|
480μΩ·mm
|
620μΩ·mm
|
|
큐리온도
|
449℃
|
460℃
|
|
비 열
|
0.5kJ/(kg·K)
|
0.49kJ/(kg·K)
|
|
포화자속밀도
|
15,000Gauss
|
7,700Gauss
|
|
보 자 력
|
0.1 Oe
|
0.008~0.02 Oe
|
|
최대투자율 (Dc)
|
100,000
|
300,000
|
Si-Fe type, Ni-Fe (permalloy), and amorphous.
Amorphous is composed of Fe-Ni or Fe-Co, but it is not an alloy.
It has no regular crystals of metal.
| EFI Alloy 79
80Ni–5Mo-14Fe-Mn-Si
0.1mm, 0.2mm, 0.35mm
7,700 Gauss
Ed Fagan Inc.
MADE IN USA
|
EFI Alloy 79는 다음 제조업체의 상품명으로도 알려져 있습니다.
Magnifer® 7904(VDM GmbH)
HyMu®80 (Carpenter Technology Corp.)
Hipernom®(웨스팅하우스 합금)
몰리 퍼멀로이® 80(ATI)
|
|
Mu metal is a nickel–iron soft magnetic alloy with very high permeability suitable for shielding sensitive electronic equipment against static or low frequency magnetic fields. It has several compositions. One such composition is approximately 77% nickel, 16% iron, 5% copper and 2% chromium or molybdenum.
|
Magnetic Shield Permalloy (μ-metal)
A-33 : Ni 63.8, Si 0.967, Mn 2.01, Al 0.233, Co <0.1, Cr <10, Cu 1.32, Fe 31.6, Mo <0.5, Nb <0.03, Ti <0.15
Ger? : Ni 57.5, Si 0.172, Mn 1.47, Al <0.05, Co <0.1, Cr <10, Cu 6.73, Fe 25.3, Mo 0.92, Nb <0.03, Ti <0.15
http://custommagneticshielding.magneticshield.com/viewitems/mumetal-sheet-and-foil/mumetal-shielding-cans-custom-spec
|
전선표 AWG Table
AWG=American Wire Gauge standard
11.680 mm = AWG 0000, 0.127 mm = AWG 36 (39 Step)
AWG는 미국 전선규격으로 널리 사용되어지고 있으며, 구리, 알루미늄 및 기타 전선굵기를 나타내는
단위로서
전선의 지름 11.680 mm AWG " 0 " 으로 0.127 mm를 AWG 36으로 하고 그 사이를
39단계로 나눈 번호 체계.
AWG to metric Parameter Calculator
000 Telcom
|
AWG
Number |
Ø [Inch] |
Ø [mm] |
Ø [mm²] |
Resistance
[Ohm/m]
|
| 4/0 = 0000 |
0.460 |
11.7 |
107 |
0.000161 |
| 3/0 = 000 |
0.410 |
10.4 |
85.0 |
0.000203 |
| 2/0 = 00 |
0.365 |
9.26 |
67.4 |
0.000256 |
| 1/0 = 0 |
0.325 |
8.25 |
53.5 |
0.000323 |
| 1 |
0.289 |
7.35 |
42.4 |
0.000407 |
| 2 |
0.258 |
6.54 |
33.6 |
0.000513 |
| 3 |
0.229 |
5.83 |
26.7 |
0.000647 |
| 4 |
0.204 |
5.19 |
21.1 |
0.000815 |
| 5 |
0.182 |
4.62 |
16.8 |
0.00103 |
| 6 |
0.162 |
4.11 |
13.3 |
0.00130 |
| 7 |
0.144 |
3.66 |
10.5 |
0.00163 |
| 8 |
0.128 |
3.26 |
8.36 |
0.00206 |
| 9 |
0.114 |
2.91 |
6.63 |
0.00260 |
AWG
Number |
Ø [Inch] |
Ø [mm] |
Ø [mm²] |
Resistance
[Ohm/m] |
| 10 |
0.102 |
2.59 |
5.26 |
0.00328 |
| 11 |
0.0907 |
2.30 |
4.17 |
0.00413 |
| 12 |
0.0808 |
2.05 |
3.31 |
0.00521 |
| 13 |
0.0720 |
1.83 |
2.62 |
0.00657 |
| 14 |
0.0641 |
1.63 |
2.08 |
0.00829 |
| 15 |
0.0571 |
1.45 |
1.65 |
0.0104 |
| 16 |
0.0508 |
1.29 |
1.31 |
0.0132 |
| 17 |
0.0453 |
1.15 |
1.04 |
0.0166 |
| 18 |
0.0403 |
1.02 |
0.823 |
0.0210 |
| 19 |
0.0359 |
0.912 |
0.653 |
0.0264 |
|
AWG
Number |
Ø [Inch] |
Ø [mm] |
Ø [mm²] |
Resistance
[Ohm/m] |
| 20 |
0.0320 |
0.812 |
0.518 |
0.0333 |
| 21 |
0.0285 |
0.723 |
0.410 |
0.0420 |
| 22 |
0.0253 |
0.644 |
0.326 |
0.0530 |
| 23 |
0.0226 |
0.573 |
0.258 |
0.0668 |
| 24 |
0.0201 |
0.511 |
0.205 |
0.0842 |
| 25 |
0.0179 |
0.455 |
0.162 |
0.106 |
| 26 |
0.0159 |
0.405 |
0.129 |
0.134 |
| 27 |
0.0142 |
0.361 |
0.102 |
0.169 |
| 28 |
0.0126 |
0.321 |
0.0810 |
0.213 |
| 29 |
0.0113 |
0.286 |
0.0642 |
0.268 |
AWG
Number |
Ø [Inch] |
Ø [mm] |
Ø [mm²] |
Resistance
[Ohm/m] |
| 30 |
0.0100 |
0.255 |
0.0509 |
0.339 |
| 31 |
0.00893 |
0.227 |
0.0404 |
0.427 |
| 32 |
0.00795 |
0.202 |
0.0320 |
0.538 |
| 33 |
0.00708 |
0.180 |
0.0254 |
0.679 |
| 34 |
0.00631 |
0.160 |
0.0201 |
0.856 |
| 35 |
0.00562 |
0.143 |
0.0160 |
1.08 |
| 36 |
0.00500 |
0.127 |
0.0127 |
1.36 |
| 37 |
0.00445 |
0.113 |
0.0100 |
1.72 |
| 38 |
0.00397 |
0.101 |
0.00797 |
2.16 |
| 39 |
0.00353 |
0.0897 |
0.00632 |
2.73 |
| 40 |
0.00314 |
0.0799 |
0.00501 |
3.44 |
|
www.OldAudio.com

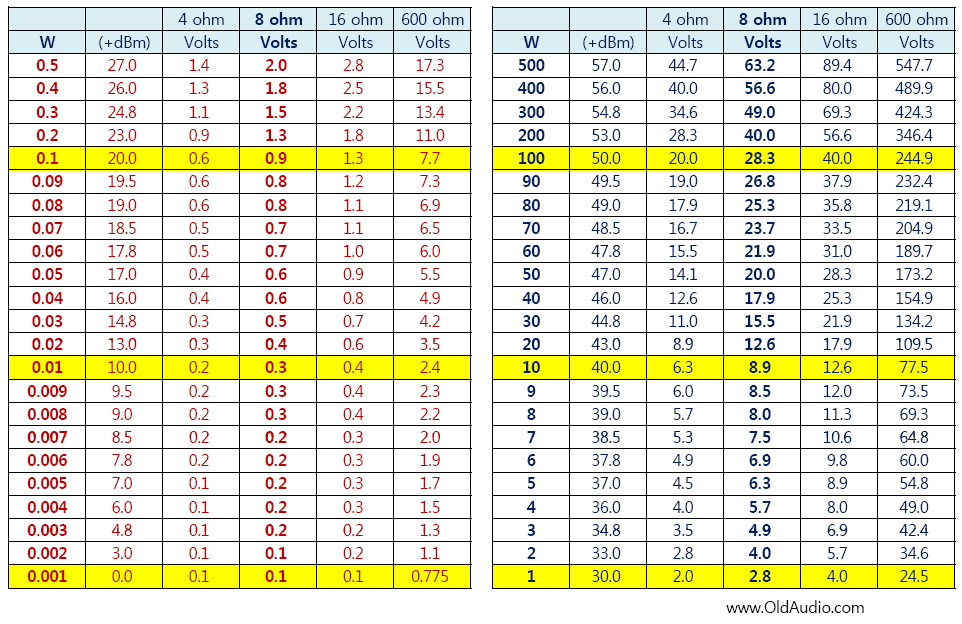

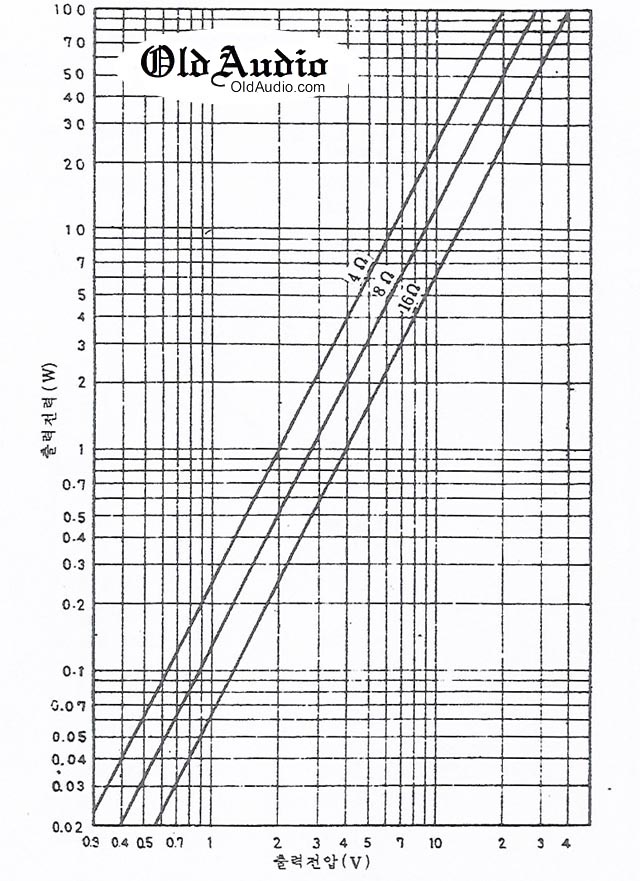

Audio 출력 환산표 (P=V2/R)
V=SQRT(P*R)
