dBm(decibel
milliwatte; 데시벨 밀리와트, 디비엠) ;
1mW를 기준전력(0dBm)으로 하여, 전력을 dB로 표현하는 전력의
단위기호 이 dBm은 전력의
단위로서 해당 임피던스(50Ω, 600Ω, · · ·)내에
1mW의 전력을 공급했을 때를
0 dBm으로 한다.
임피던스50Ω에서 1mW의 전력을 0 dBm이라고 정의하며, 또는 임피던스600Ω에서도
1mW의 전력을 0 dBm이라고 정의한다. 이 dBm은 주로 소신호증폭기의 출력,
무선기기를 다루는 무선주파 발진기(RF signal generator), 서비스 모니터(AF,
RF signal generator, receiver, spectrum analyser, wattmeter, 변조도계,
주파수편차 등이 하나의 측정기 내에 장치되어 있는 계측장비)등에서
주로 사용이 되고 있으며, 반도체의 규격표상에서도 메이커에 따라 고주파전력을
표시 할 때 mW를
사용하지 않고 이 dBm을 사용하고 있기도 한다. 계산방법은 1㎽ 배수에
의한 전력 dB계산 방법과 같다. 예를 들어 5㎽는 (10log5/1)dBm으로
log5가 0.698이므로 6.98dBm(약7dBm) 이된다. 이 dBm을 가끔
dB라고 사용하는 분들도 있는데, 옛날에 만들어진 아날로그 멀티메터에
dB눈금(대개 -20dBm~+10dBm)은 dBm을 dB로 표기 해 놓은 것이다.
※
0 dBm A power reference point equal
to 1 milliwatt. To convert into an equivalent voltage level, the impedance must
be specified. For example, 0 dBm into 600 ohms gives an equivalent voltage level
of 0.775 V, or 0 dBu (see above); however,
0 dBm into 50 ohms, for instance,
yields an equivalent voltage of 0.224 V.
■
dBm → Watt 환산표 (소전력 표시에
주로 사용) dBm계산기
|
0dBm = 1.00mW
를 50Ω 또는 600Ω에서 |
|
1dBm |
1.25mW |
11dBm |
12.58mW |
21dBm |
125.8mW |
31dBm |
1.25W |
41dBm |
12.5W |
|
2dBm |
1.58mW |
12dBm |
15.84mW |
22dBm |
158.4mW |
32dBm |
1.58W |
42dBm |
15.8W |
|
3dBm |
1.99mW |
13dBm |
19.95mW |
23dBm |
199.5mW |
33dBm |
1.99W |
43dBm |
19.9W |
|
4dBm |
2.51mW |
14dBm |
25.11mW |
24dBm |
251.1mW |
34dBm |
2.51W |
44dBm |
25.1W |
|
5dBm |
3.16mW |
15dBm |
31.62mW |
25dBm |
316.2mW |
35dBm |
3.16W |
45dBm |
31.6W |
|
6dBm |
3.98mW |
16dBm |
39.11mW |
26dBm |
398.1mW |
36dBm |
3.98W |
46dBm |
39.8W |
|
7dBm |
5.01mW |
17dBm |
50.11mW |
27dBm
-3dBW |
501.1mW |
37dBm |
5.01W |
47dBm |
50.1W |
|
8dBm |
6.30mW |
18dBm |
63.09mW |
28dBm |
630.9mW |
38dBm |
6.30W |
48dBm |
63.0W |
|
9dBm |
7.94mW |
19dBm |
79.43mW |
29dBm |
798.3mW |
39dBm |
7.94W |
49dBm |
79.4W |
|
10dBm |
10.00mW |
20dBm
-10dBW |
100.00mW |
30dBm 0dBW |
1W |
40dBm
10dBW |
10W |
50dBm
20dBW |
100W |
|
*
대전력은 주로 dBW
사용
|
Power (dBm) |
MilliWatts |
|
Power (dBm) |
MilliWatts |
|
Power (dBm) |
MilliWatts |
|
dBm |
dBW |
|
Power |
dBW |
|
-40 |
.00010 |
-13 |
.0501 |
15 |
31.623 |
120 |
90 |
1 MW |
60 |
|
-37 |
.00019 |
-10 |
.10 |
17 |
50.119 |
90 |
60 |
1 kW |
30 |
|
-35 |
.00032 |
-7 |
.1995 |
20 |
100.0 |
80 |
50 |
100 W |
20 |
|
-33 |
.00050 |
-5 |
.3162 |
23 |
199.53 |
70 |
40 |
10 W |
10 |
|
-30 |
.001 |
-3 |
.5012 |
25 |
316.23 |
60 |
30 |
1 W (1000mW) |
0 |
|
-27 |
.002 |
0 |
1.0 |
27 |
501.19 |
50 |
20 |
100 mW |
-10 |
|
-25 |
.00316 |
3 |
1.9953 |
30 |
1.00w |
40 |
10 |
10 mW |
-20 |
|
-23 |
.00601 |
5 |
3.1623 |
33 |
1.99w |
33 |
3 |
2 mW |
-27 |
|
-20 |
.01 |
7 |
5.0119 |
35 |
3.16w |
32 |
2 |
1.58 mW |
-28 |
|
-17 |
.01995 |
10 |
10.0 |
37 |
5.01w |
31 |
1 |
1.26 mw |
-29 |
|
-15 |
.03162 |
13 |
19.953 |
40 |
10.00w |
30 |
0 |
1 mW |
-30 |
■ -dBm
→ ㎶(㎷) 환산표[50Ω에서] (수신감도등을 표시할 때 주로 사용)
|
-140 dBm |
0.022 ㎶ |
|
-103 dBm |
1.58 ㎶ |
S4 |
-93 dBm |
5.01 ㎶ |
|
-55 dBm |
398 ㎶ |
|
-9 dBm |
79.3 ㎷ |
|
|
-135 dBm |
0.04 ㎶ |
|
-102 dBm |
1.78 ㎶ |
|
-92 dBm |
5.62 ㎶ |
|
-50 dBm |
707 ㎶ |
|
-8 dBm |
89.0 ㎷ |
|
|
-127 dBm |
0.1 ㎶ |
|
-101 dBm |
1.99 ㎶ |
|
-91 dBm |
6.30 ㎶ |
S6 |
-45 dBm |
1.26 ㎷ |
|
-7 dBm |
99.9 ㎷ |
|
|
-120 dBm |
0.221 ㎶ |
S1 |
-100 dBm |
2.24 ㎶ |
|
-90 dBm |
7.07 ㎶ |
|
-40 dBm |
2.24 ㎷ |
|
-6 dBm |
112 ㎷ |
|
|
-110 dBm |
0.707 ㎶ |
S3 |
-99 dBm |
2.51 ㎶ |
|
-85 dBm |
12.6 ㎶ |
S7 |
-35 dBm |
3.98 ㎷ S9+40dB |
|
-5 dBm |
126 ㎷ |
|
|
-109 dBm |
0.793 ㎶ |
|
-98 dBm |
2.82 ㎶ |
|
-80 dBm |
22.4 ㎶ |
|
-30 dBm |
7.07 ㎷ |
|
-4 dBm |
141 ㎷ |
|
|
-108 dBm |
0.890 ㎶ |
|
-98 dBm |
3.16 ㎶ |
S5 |
-75 dBm |
39.8 ㎶ |
S9 |
-25 dBm |
12.6 ㎷ |
|
-3 dBm |
158 ㎷ |
|
|
-106 dBm |
1.12 ㎶ |
|
-96 dBm |
3.54 ㎶ |
|
-70 dBm |
70.7 ㎶ |
-20 dBm |
22.4 ㎷ |
|
-2 dBm |
178 ㎷ |
|
|
-105 dBm |
1.26 ㎶ |
|
-95 dBm |
3.98 ㎶ |
|
-65 dBm |
126 ㎶ |
|
-15 dBm |
39.8 ㎷ |
|
-1 dBm |
199 ㎷ |
|
|
-104 dBm |
1.41 ㎶ |
|
-94 dBm |
4.46 ㎶ |
|
-60 dBm |
224 ㎶ |
|
-10 dBm |
70.7 ㎷ |
|
0 dBm |
224 ㎷ |
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
30dBm |
6.31 V |
|
19 dBm |
1.99 V
|
|
9 dBm |
630 ㎷ |
|
| |
|
|
|
|
|
29 dBm |
5.61V
|
|
18 dBm |
1.77V
|
|
8 dBm |
561 ㎷ |
|
| |
|
|
|
|
|
27 dBm |
5.00 V
|
|
17 dBm |
1.58 V
|
|
7 dBm |
500 ㎷ |
|
| |
|
|
|
|
|
26 dBm |
4.46 V
|
|
16 dBm |
1.39 V
|
|
6 dBm |
446 ㎷ |
|
| |
|
|
|
|
|
25 dBm |
3.97 V
|
|
15 dBm |
1.25 V
|
|
5 dBm |
397 ㎷ |
|
| |
|
|
|
|
|
24 dBm |
3.54 V
|
|
14 dBm |
1.12 V
|
|
4 dBm |
354 ㎷ |
|
| |
|
|
|
|
|
23 dBm |
3.15 V
|
|
13 dBm |
998 ㎷
|
|
3 dBm |
315 ㎷ |
|
| |
|
|
|
|
|
22 dBm |
2.81 V
|
12 dBm |
889 ㎷
|
|
2 dBm |
281 ㎷ |
|
| |
|
|
|
|
|
21 dBm |
2.50 V
|
|
11 dBm |
793 ㎷
|
|
1 dBm |
250 ㎷ |
|
| |
|
|
|
|
|
20 dBm |
2.23 V
|
|
10 dBm |
707 ㎷
|
|
0 dBm |
224 ㎷ |
|
|
■ dBm
→ ㎷(V) 환산표[600Ω에서] (유선전화, 오디오에서 주로 사용)
|
-30 dBm |
24
㎷ |
|
-9 dBm |
274
㎷ |
|
1 dBm |
0.80
V |
|
11 dBm |
2.74
V |
|
-25 dBm |
43
㎷ |
|
-8 dBm |
308
㎷ |
|
2 dBm |
0.97
V |
|
12 dBm |
3.08
V |
|
-20 dBm |
77
㎷ |
|
-7 dBm |
346
㎷ |
|
3 dBm |
1.09
V |
|
13 dBm |
3.45
V |
|
-18 dBm |
97
㎷ |
|
-6 dBm |
388
㎷ |
|
4
dBm |
1.22
V |
|
14
dBm |
3.88
V |
|
-16 dBm |
122
㎷ |
|
-5 dBm |
424
㎷ |
|
5
dBm |
1.37
V |
|
15
dBm |
4.35
V |
|
-15 dBm |
137
㎷ |
|
-4 dBm |
488
㎷ |
|
6
dBm |
1.54
V |
|
16
dBm |
4.84
V |
|
-14 dBm |
154 ㎷ |
|
-3 dBm |
548
㎷ |
|
7
dBm |
1.73
V |
|
17
dBm |
5.48
V |
|
-12 dBm |
194
㎷ |
|
-2 dBm |
615
㎷ |
|
8
dBm |
1.94
V |
|
18
dBm |
6.15
V |
|
-11 dBm |
218
㎷ |
|
-1 dBm |
690
㎷ |
|
9
dBm |
2.18
V |
|
19
dBm |
6.90
V |
|
-10 dBm |
245
㎷ |
|
0 dBm |
0.775 V |
|
10
dBm |
2.5
V |
|
20
dBm |
7.75
V |
|

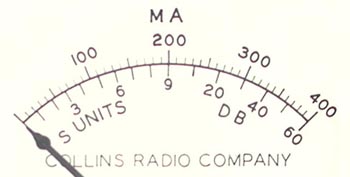

■ 무선 수신기의 신호
메터의 눈금 과 수신신호강도와의 계산결과<㎶, ㏈μ, dBm, +dB> ( 참고표 )
|
Signal meter눈금
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
+10㏈
|
+20㏈
|
+30㏈
|
+40㏈
|
+50㏈
|
+60㏈
|
|
㎶ / ㎷ |
0.19㎶ |
0.3㎶ |
0.7㎶ |
1.5㎶ |
3.12㎶ |
6.25㎶ |
12.5㎶ |
25㎶ |
50.2㎶
|
158㎶ |
500㎶ |
1.58㎷ |
4㎷ |
15.8㎷ |
50㎷ |
|
㏈μ
|
-14.4
|
-10.4
|
-3㏈μ
|
3.5㏈μ
|
9.9㏈μ
|
16㏈μ
|
22㏈μ
|
28㏈μ
|
34㏈μ
|
44㏈μ
|
54㏈μ
|
64㏈μ
|
72㏈μ
|
84㏈μ
|
93㏈μ
|
|
dBm[50Ω일때] |
-120
|
-117
|
-110
|
-103
|
-97
|
-91
|
-85
|
-79
|
-73dBm
|
-63
|
-53
|
-43
|
-35
|
-23
|
-13dBm
|
|
※
|
-48dB
|
-42dB
|
-36dB
|
-30dB
|
-24dB
|
-18dB
|
-12dB
|
-6dB
|
0dB (기준)
|
+10dB
|
+20dB
|
+30dB
|
+40dB
|
+50dB
|
+60dB
|
|
|
Signal
Units (수신
신호
단위) 9을
기준하여 아래로 6㏈간격으로
수치를 매긴 것임
VHF 수신기에서는 9의 기준을 5㎶
(14㏈μ)
|
dB
(9을
초과하는 9에 대한
비)
|
|

|
■※ dB
의 어원 이 dB
의 어원은 10분의 1을 의미하는 deci
와 전화 발명자의 이름인 Bell에서
따온 것이다. (Bell,
Alexander Graham ; 1847~1922 : 영국 태생 미국 과학자로서
음성생리학을 연구하여 농아교육에 진력 하였으며, 음파연구에서
1876년 자석식 전화기를 발명하고 벨 회사를 설립.)
■※ dB를
사용하는 이유 이 dB을
사용하는 이유로는 인간의
귀로 느끼는 소리의 크기는 실제음의 에너지에 대하여 대수 함수적인
관계에 있기 때문에 통신 관계에서는
전력이나 각종 레벨을 나타내는 데 대수(logarithm)를 써서 표현(dB
; 데시벨)하는
편이 여러 가지로 편리하여 많이 사용하고 있다.
■※ log(logarithm ; 대수) 1
이 아닌 양수a와 양수N이 주어 졌을 때, N=ab 라는 관계를
만족시킬 수 있는 실수b를, a를 밑으로하는 N의 대수라 하며, b=logaN으로
나타낸다. 데시벨에서는 상용대수를 사용하는데, 상용대수(Common
logarithm)는 10을 밑으로 하는 로그로서 b=log10N,
N=10b으로 나타 내어 진다.

|
