letter02_cs_orange.gifletter02_si_orange.gifletter02_sg_orange.gifletter02_sn_orange.gifletter02_sa._orange.gifletter02_sl_orange.gif letter02_sm_blue.gifletter02_se_blue.gifletter02_st_blue.gifletter02_se_blue.gifletter02_sr_blue.gif (통신용 수신기의 신호 강도메터)
(S 9을 기준으로 함 ; 단파 : 50㎶,  초단파 : 5㎶)

HF(단파)대 "예"



1 (-48dB)

3 (-36dB)

5 (-24dB)

7 (-12dB)

9 (0dB)

S9+20 dB

S9+40 dB

S9+60 dB



0.19㎶

0.78㎶

3.12㎶

12.5㎶

50㎶

500㎶

4㎷

50㎷

50Ω일때

-120dBm

-110dBm

-97dBm

-85dBm

-73dBm

-53dBm

-35dBm

-13dBm

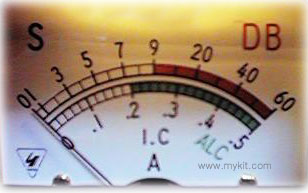

Signal 단위 (1단위 6dB)

기준

9에 대한 dB



왼쪽의 1,3,5,7,9는 신호단위(Signal Units),
오른쪽 +20, +40, +60은
9(50㎶) 에 대한 비를 dB로 표시하고 있음.



Signal  9 +10dB의 표시 (44㏈μ=158㎶入力)
이 메터가 표시하고 있는 시그널의 크기는 50㎶보다 10dB 158㎶ 정도가 입력되고 있음.

■  트렌시버 수신신호강도메터(Signal Meter)에 대하여
 통신용 수신기에 장치된 신호단위(Signal Units)는 9을 기준으로 하고 있다.  단파대에서는 시그널 9을 50㎶로하고, 초단파에서는 5㎶를 기준으로 하고 있으며, 아래(1,2,3,4,5,6,7,8,9 ; 신호 단위)로는 한눈금에 6dB 씩 이고, 위로는 9에 상대적인 +dB(
데시벨)로 눈금이 표시 되어 있다. 1940년경 수신기에 Meter를 부착하면서 사용하던 것을 현재까지 그대로 사용 되어 지고 있다. 단파대의 경우 9 이 50μV에 상당하다고 ARRL HANDBOOK에서 표시하고 있으며, 이를 계산하여 아래 표를 만들어 보았는데 참고하기 바란다. 실제 트렌시버에 SSG를 연결시켜 시그널메터를 확인해본 결과 S4 이상에서는 대체로 계산 결과와 눈금이 거의 일치 하였다. 물론 잡음과 아날로그메터를 목측하는 데의 오차등도 고려해야 할 것이며, 수신기 제조 메이커 마다의 다른 기준을 두고 표시하고 있을 수 도 있으나 몇몇 기기의 매뉴얼을 참고하였으나 대부분의 메이커에서 정확한 기준을 명시하고 있지 않고 있었다. 대부분의 상업용 트렌시버에서는 이 Scale을 적용하지 않고 있는 경우도 있으며, 이유로는 정확히 이 Scale이 맞도록 설계하기에 쉽지 않기 때문인 것으로 짐작이 되며, 근사값에 맞추어 출고 시키는 메이커도 있었다. 특히 아마추어국용 트렌시버의 경우 교신 상대방에게 전달되는 신호리포트는 중요한 정보가 되므로 적어도 시그널메터의 9 만큼은 근사값에 맞는지 확인해둘 필요가 있는 것 같다. 확인 방법으로는 시그널 제네레이터의 출력을 50μV로 한 것을 수신기의 안테나 입력콘넥터에 연결후 시그널메터의 눈금이 9을 가르키면 OK.  만약 이 시그널메터의 기준이 기기마다 모두 다르다면 메터에 의하여 교신 상대방에게 주는 시그널 리포트는 의미가 없을 것이다. 가끔 아마추어무선에서 교신중 나의 수신시그널 메터는 짜다(적게나온다)라는 말을 하는 경우도 있는데 상대방의 메터가 실제보다 많게 지시하는 것인지 아니면 이쪽이 적게나오는지 모르기 때문에 한번쯤 정밀한 시그널제네레이터로 확인 해두는편이 좋을 것 같다.
VHF대에서는 HF대에서 보다 20dB 낮은 S9의 기준을 5㎶ (-93dBm ; 14㏈μ)로 하고 있다.    - Augus.-

☆ 여기서의
9은 RST코드의 신호 Report 599(59)중의 9 와는 같은 의미의 숫자가 아님. 아래 도표를 참고 하시기 바람.

   무선 수신기(HF대)의 신호 메터의 눈금 과 수신신호강도와의 계산결과 ( 참고표 )
       S Meter
교정(Calibration)시 아래 표 참조 (50Ω일 때)            clip_skyblue.gif  clip_skyblue.gif  clip_skyblue.gif  clip_skyblue.gif  clip_skyblue.gif  clip_skyblue.gif  clip_skyblue.gif

Signal Points

㎶ / ㎷

㏈μ

dBm[50Ω일때]

*1



S9 +60㏈

50㎷

93㏈μ

-13dBm

+60

+60

dB (데시벨 ; decibell)
(S9을 초과하는
S9에 대한 비<배율>)
※9앞에 5가아닌S(에스)임

S9 +50㏈

15.8㎷

84㏈μ

-23dBm

+50㏈



S9 +40㏈

4㎷

72㏈μ

-35dBm

+40

+40

S9 +30㏈

1.58㎷

64㏈μ

-43dBm

+30㏈



S9 +20㏈

500㎶

54㏈μ

-53dBm

+20

+20

S9 +10㏈

158㎶

44㏈μ

-63dBm

+10㏈



S 9 (0dB)

50㎶

34㏈μ

-73dBm

0㏈

9

Signal  Units
수신신호 단위의 기준

S 8

25㎶

28㏈μ

-79dBm

-6㏈




S
9 을 기준하여 아래로 6㏈간격으로 수치를 매긴 것임

VHF/UHF대에서는
HF대에서 보다 20dB 낮은
5㎶를 S9(-93dBm ; 14㏈μ)의 기준 으로 사용되고 있음
(아래 표 참조하세요)


S 7

12.5㎶

22㏈μ

-85dBm

-12㏈

7

S 6

6.25㎶

16㏈μ

-91dBm

-18㏈

6

S 5

3.12㎶

9.9㏈μ

-97dBm

-24㏈

5

S 4

1.56㎶

3.5㏈μ

-103dBm

-30㏈

3

S 3

0.78㎶

-3㏈μ

-110dBm

-36㏈

1

S 2

0.39㎶

-10.4㏈μ

-117dBm

-42㏈



S 1

0.19㎶

-14.4㏈μ

-120dBm

-48㏈



S 0

0.0997㎶

-20.0㏈μ

-127dBm

-54㏈



  ※ 0㏈μ = 1㎶ (전압의 단위)       0㏈m = 1㎽ (전력의 단위)
      dB (전력 또는 전압,전류 등의 입출력
비교값)

       예*1 어느 고급 올밴드 올모드 수신기의 매뉴얼에 표시된 그래프를 숫자화 해 비교한 것임.

 위의 표는 계산상의 결과이고 실제 수신기의 메터는 아날로그 메터로서 정확히는 맞지 않을 수 도 있으며, 실제 몇 수신기를 측정해본 결과 5 이상의 눈금에서는 대체로 계산결과와 일치하였다.

※  dB을 사용하는 이유로는 인간의 귀로 느끼는 소리의 크기는 실제음의 에너지에 대하여 대수 함수적으로 느껴지기 때문에 통신 관계에서는 전력이나 각종 레벨을 나타내는 데 대수(logarithm)를 써서 표현(dB ; 데시벨)하는 편이 여러 가지로 편리하여 많이 사용하고 있다.

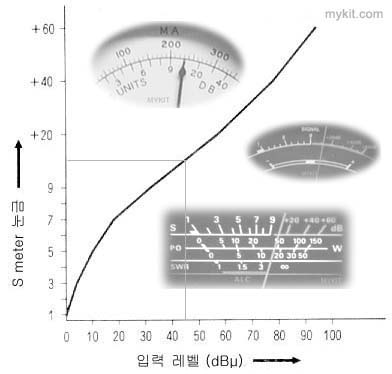

Signal  9 +10dB가 조금 넘음


오른쪽 그래프는 어떤 고급 올밴드 올모드 수신기 매뉴얼에 있는 S-meter와 입력레벨을 나타낸 것.
+10dB가 44㏈μ 근처의 값이다.







STANDARDISATION OF S-METER READINGS

At the IARU Region I Conference in Miskolc-Tapolca (1978) the following recommendation was adopted:

IARU Region I adopts as a provisional standard the value of 6 dB for the "S-point", and this value will be recommended to manufacturers of equipment.

At the meeting of the IARU Region 1 VHF/UHF/SHF Committee in Düsseldorf (April 1989) the following recommendation was adopted, and later approved by the IARU Region 1 Executive Committee:

The S9 reference level for frequency bands above 144 MHz is -93 dBm available signal power at the receiver input.

Note : The reason for a 20 dB lower level above 144 MHz in comparison with the S9 level below 144 MHz is the fact that the average antenna noise-temperature is lower and that very often convertors with gain are used together with a HF receiver with a -73 dBm S9 level (extract from the conference proposal by VERON).

http://www.scit.wlv.ac.uk/vhfc/iaru.r1.vhfm.4e/6H.html

S-Meter Standard
IARU Region 1

S Meter ~ 30 MHz (HF) 30 MHz ~ (VHF/UHF)
dBm   dBm
S 9 +40dB -33 5.00 mV -53 500.00 µV
S 9 +30dB -43 1.60 mV -63 160.00 µV
S 9 +20dB -53 500.00 µV -73 50.00 µV
S 9 +10dB -63 160.00 µV -83 16.00 µV
S 9

 (0dB)

-73 50.15 µV -93 5.01 µV
S 8 - -79 25.13 µV -99 2.51 µV
S 7 - -85 12.60 µV -105 1.26 µV
S 6 - -91 6.31 µV -111 631.32 nV
S 5 - -97 3.16 µV -117 316.41 nV
S 4 - -103 1.59 µV -123 156.58 nV
S 3 - -109 0.79 µV -129 79.48 nV
S 2 - -115 0.40 µV -135 39.83 nV
S 1 - -121 0.20 µV -141 19.96 nV
