无线电测向机信号源
2米 & 80米波器材



새로운 단거리 경기용 안내

NEW !  SPRINT ARDF TRANSMITTER
FTX-80HS SET

NEW !  Foxoring ARDF TRANSMITTER
FTX-80FO SET





FTX-280H로 업그레이된 송신기 탄생

3.5MHz PLL(100ch), 전압 변화에 따른 출력 안정화

(처음 출발자와 마지막 출발한 선수 모두 같은 크기의 신호로 수신)



     주문품(Order made)



국제ARDF경기 규격 장비

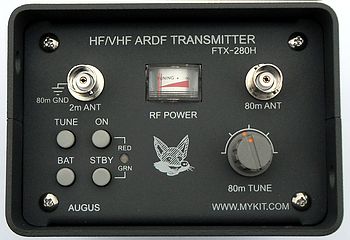

2m & 80m ARDF TRANSMITTER  FTX-280H
  최신 모델 !

(제품구성 :송신기본체, 2m안테나, 3.5MHz안테나, 충전지 내장,
충전기, 휴대용가방, 설명서(해당국 언어))

♣   일반적 규격 (General)
    부호 종류 (Code generator ) :
                 MO, MOE, MOI, MOS, MOH, MO5,
(MON, MOD)
    선택 가능한 송신기 번호 (TX number selector ) :
              Finish beacon, TX1, TX2, TX3, TX4, TX5,
(TX6, TX7)
    CW Speed :  40∼55字/分 (8...12 WPM)
    타이머 오차율 (Timer error) :   1초/日 以內 (1 second / day)
    정격 전압 (Operation voltage) :   13.8V (12.5V~17V)
    크     기 (Dimensions) :  W10.7㎝ × H 7.4㎝ × D 17.5㎝
    무     게 (Weight) :  1,184g (乾電池 包含)

80m 스프리어스 비 개선  및  시간에 따른 출력 변화 없음.
Auto Power OFF & Ni-MH Protection 회로 추가

♣   2m (144㎒) 송신부 (2m (144㎒) TRANSMITTER)
    주파수 범위 (Frequency range ) : 144.00∼145.99㎒ (PLL 10㎑ Step)
                 (International ARDF Freq. : 144.50∼144.845㎒ ; 0.25~1W)
    주파수 메모리 (Frequency memory ) :  144.00∼145.99㎒ (PLL 10㎑ Step)
    변조 방식 (Frequency modulation) :  振幅變調 ( Amplitude modulation)
    전파 형식 (Modulation type) :  A2A (900㎐± 톤을 振幅變調한 것을 斷續)
                                                  (keyed carrier amplitude modulatied by a 900㎐ tone)
    변 조 도 (Modulation degree)  :  80%
    무선주파 출력 (RF output power) : 1W (30dBm±1dBm)
    스프리어스 비 (Spurious signal ratio) :    -50dB 이상 (better then -50dB)
    안 테 나 (공중선) (Antenna(Aerial)) :  λ/4 horizontal V dipole or Turnstile Antenna (Cross dipole antenna)

♣   80m (3.5㎒) 송신부 (80m (3.5㎒) TRANSMITTER)
    주파수 범위 (Frequency range) :
                        3.5∼3.6㎒ (PLL)  (International  ARDF Freq. : 3510㎑∼3600㎑ ; 1~5W)
    주파수 메모리 (Frequency memory ) :  3.500∼3.599㎒ (PLL 1㎑ Step)
    변조 방식 ( Frequency modulation)  :  振幅變調 (amplitude modulation)
    전파 형식 (Modulation type) :  A1A (무변조의 케리어만 단속)  (A1A (keyed unmodulated carrier))
    무선주파 출력 (RF output power) : 4W (36dBm±1dBm)
    스프리어스 비 (Spurious signal ratio) :  -42dB 이상 (better then -42dB)
    안테나 (공중선) (Antenna(Aerial)) : 9.4m 수직 와이어 안테나
                                               9.4m
vertical wire with three 9.4m buried ground wires.
                                              ( 1개의 Ground Post를 사용 또는 3개의
Ground Radial을 120°각도로 땅바닥에 설치 )

♣. 주요특징
 ○ 세계최초 국제 경기 규정에 따른 3.5(PLL)/ 144㎒(PLL)겸용
 ○ 3.5㎒ 4W, 144㎒ 1W 출력 (국제 경기 규정)
 ○ PLL방식으로 주파수 변경이 가능
 ○ 안정화된 타이머 및 간편한 리세트
 ○ 2 Fox,  3 Fox,  4 Fox,  5 Fox,  6 Fox, 7 Fox 경기 선택가능(연습경기 용이)
 ○ 자체 정전류 충전회로 내장 (자연 방전이 거의 없는 Li-ion 사용)  ; 자동 꺼짐회로 내장으로 밧데리 보호
 ○ 견고한 알미늄 케이스 사용 (스테인레스 볼트 사용)
 ○ 2m 수평편파 안테나
 ○ 80m 수직 Wire 안테나

이 ARDF송신기는 수출용 모델로 한국내(韓國內)에서 사용 할 경우에는 국제 및 국내 ARDF경기 등
   행사(行事), 경기
에만 사용 하여야 하며,  모든 행정 사항은 사용자가 하여야 합니다.
    (주문시 콜사인 등 ID 필요)






6TX set


NAME

TYPE

EA

REMARK

送信機

FTX-280A v7

6

Callsign Write

2m Antenna base

Turnstile base

6



2m Antenna element

Turnstile element

24



80m Antenna

Wire

6



80m Ground

Pole(Stick)

6



Reset Switch

6ea用

1



充電器 (AC Adapter)

6ea用

1

AC100V から 12V

Beacon電原Cable

10m Cable

1

Car Plug

電池

Sanyo eneloop
AA 2000mA

72

各 送信機に 內裝

BAG



6



使用說明書



1

日本語






FTX-280, FTX-280A는 단종, FTX-280H 만 생산
