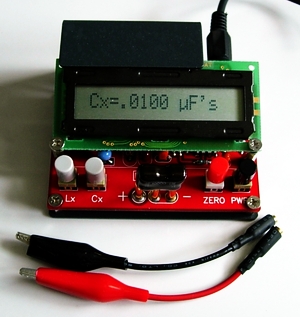

Professional L/C Meter 사용예

  0.6mm 주석도금선 10φ 5T의 값



  10uH 인덕터 측정값

  세라믹 2pF NPO 측정값

  트리머의 최소용량과
  최대 용량을 확인
  0.8pF ~ 44pF의 트리머




  1000pF  F class(1%) 마아카




    ERO 1000pF 스치롤



   0.039uF 마일러




마이카 10,000pF(0.01uF) 1%   측정



인덕턴스 모드



케패스탄스 n모드

케패스탄스 u모드

0.000 -  0.999 uH



 0.00 -   0.99 pF

 0.00 -   0.99 pF

1.000 -  9.999 uH



 1.00 -   9.99 pF

 1.00 -   9.99 pF

10.00 -  99.99 uH



10.00 - 99.99 pF

10.00 - 99.99 pF

100.0 -  999.9 uH



100.0 - 999.9 pF

100.0 - 999.9 pF

1.000 - 1.999 mH



1.000 - 9.999 nF

 1000 -  9999 pF

10.00 - 99.99 mH



10.00 - 99.99 nF

.0100 - .0999 uF

100.0 - 999.9 mH ***



100.0 - 999.9 nF

.1000 - .9999 uF





1.000 - 9.999 uF ***

1.000 - 9.999 uF ***








             코일 중 1uH 이하를 특정하려면 값을 알고 있는 코일과 비교 측정하는 방법으로 간이한 측정이 가능 합니다.
