MK-5A는 단종





Radio 스포츠 (ARDF / RDF)는 국민건강 체육 (취미운동)




전파방향탐지 경기용 발신기
Handy FOX (핸디폭스) MK-5A
핸디 트랜시버를 이용하는 발신장치 ( 연습, 경기 겸용)




Amateur
Radio Direction Finding ID Genarator & Timer


                      US$23.00          ¥2,700          \27,500
제품 포장안에 사용방법 콜사인 입력방법등이 들어 있습니다.

핸디폭스 MK-5A

 가지고 계신 핸디무전기를 ARDF송신기로 변신 됩니다.




 적은 비용으로 ARDF송신기 준비 !

연습은 좋은 경기결과를 얻을 수 있습니다.

3대 또는 5대의 핸디만 모이면 동내에서도 경기를 할 수 있습니다.





♣   용도
    이 핸디폭스의 출력 플러그를 핸디트랜시버(휴대용무전기) 마이크짹에 꽂으면
   전파방향탐지 경기 또는 연습을 할 수 있음

♣   규격
    부호 종류 : MO, MOE, MOI, MOS, MOH, MO5
                     ; 마지막 부호는 콜사인 ( 개인 콜사인 즉시 변경가능 )
                     ex : MOS  MOS  MOS  MOS  MOS  MOS  MOS  MOS  MOS  DE  DS1INF
    선택 가능한 송신기 번호
              Finish beacon, TX1, TX2, TX3, TX4, TX5
    CW 속도 :  30字/分 (8 WPM)
    타이머 주기 : 연속,  2분, 3분, 4분, 5분 가능
    타이머 지연 :  30분, 60분....후 자동으로 송신기를 동작 시킬 수 있음.
    타이머 오차율 : 1초/日 以內
    정격 전압 :  6∼9V,    약 3mA 이내
    크     기 :  소형  W 3.3㎝ × H 7㎝ × D 0.8㎝
    기본 부속품 : 핸디용 플러그 달린 케이블. (Kenwood용은 별매 \2K)

    트랜시버에 연결하시면 전용 송신기와 다름없는 기능을 수행합니다.
    2대로 2분 주기로 또는 3대로는 3분 주기, 4대로는 4분 주기가 가능합니다.

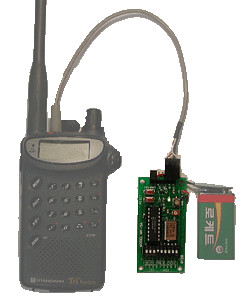

핸디트랜시버를 ARDF송신기로 사용하고 있는 예






DIP SW 설정후 RESET 보턴만 누르면 OK !















































































































































































DELEY

FOX ID

CYCLE



1-2-4

1-2-4

Pre-hunt Delay

Message
FOX ID

Cycle Time

0

























































0-0-0

바로 시작

MO

연속

1

























































1-0-0

30분 지연

MOE

연속

2

























































0-1-0

60분 지연

MOI

2분 주기

3

























































1-1-0

90분 지연

MOS

3분 주기

4

























































0-0-1

120분 지연

MO4

4분 주기

5

























































1-0-1

180분 지연

MO5

5분 주기













5분 주기로 3번 FOX가 설정된 경우  ▷











































































































































































바로시작

MOS

5분 주기
