PIC USB ICSP프로그래머/디버거 PK2S
USB PIC 롬라이터
PIC 플래시 마이크로컨트롤러와 시리얼EEPROM을 프로그래밍 가능
|
MADE IN EARTH |
|
|
구성품 : 본체, USB케이블, 설명서
마이크로칩社의 대부분의 플래시타입의 PIC를 라이팅하는 툴입니다.
PIC16F84A부터 PIC18F97J60, ...........
USB PIC16F84A 롬라이터
PIC DEVELOPMENT TOOL
Flash type PIC12F, 16F, 18F, dsPIC30, dsPIC33

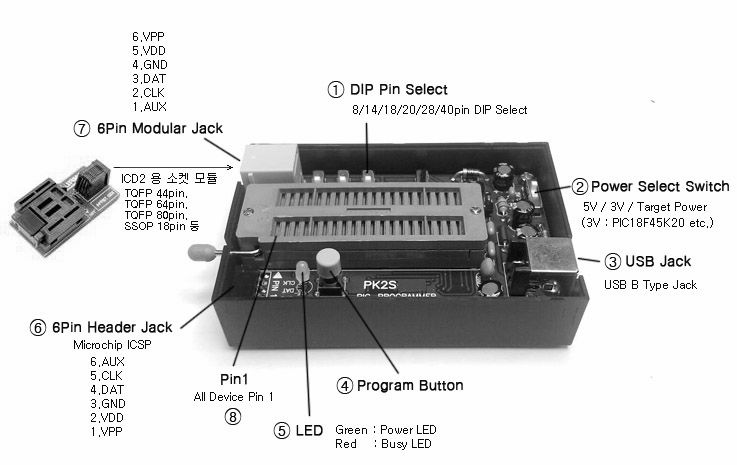

PIC 12F, 16F, 18F의 8/14/18/20/28/40PIN Dip Type은 ZIF소켓에 바로 사용, TQFP등은 별도 ICD2용 아답터 사용
전면에 ICSP Modular Jack과 6pin Header Jack 있어 Target Board로 연결 사용
Microchip PICKIT2 Compatible
[특징]
- 마이크로칩사의 공식 PIC 프로그래머인 PICKIT2의 대체품(ICSP방식)
- 개인, 학원, 학생 등의 개발자을 위한 개발용 PIC라이터
- MPLAB IDE에서 PICKIT2로 인식하여 호환 됨
- 사용프로그램은 Microchip사의 MPLAB IDE 또는 PICkit 2 Programmer를 사용

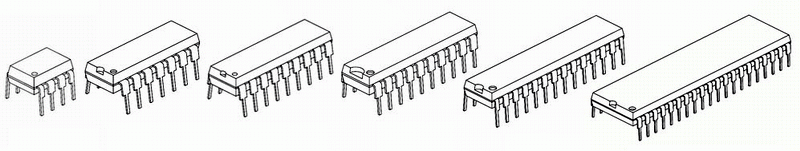

- 8/14/18/20/28/40pin의 Flash DIP타입은 소켓에 직접 구움 (12F, 16F, 18F)
- USB 포트를 사용하므로 시리얼 포트가 없는 노트북에서도 사용가능
- DIP Type 사용자와 ICSP사용자 모두를 위한 프로그래머
- 별도의 전원 없이 USB전원 사용(외부 전원으로 인식) : 3V, 5V, 타겟 전원 사용 가능
- 표준 6pin(5pin) ICSP Header Socket과 ICD2 호환 6pin 모듈라짹 있음
- SOP, SSOP, TQFP 등은 별도의 소켓 사용으로 거의 모든 플레시 타입의 PIC MCU 지원 (ICD2 호환 6pin짹 사용)
- Programmer-To-Go기능을 이용하면 한번 다운로드로 컴퓨터 없이 5V전원 만 있으면 PC없이 동일 디바이스 반복 굽는 것이 가능
- PICkit 2 Programmer Application v2.61에서 UART Tool, Logic Tool (Logic Analyzer)를 이용 가능

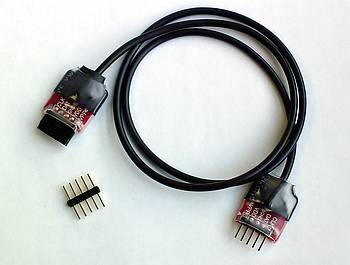

- 기존의 ICD2, PICKIT2의 타켓에 직접 케이블(6pin/5pin)로 연결하여 다운로드 함..
- 크기: 90x60x20 mm 무게: ???g

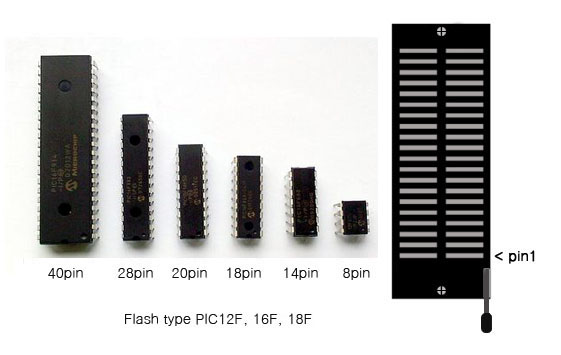

1번 pin을 모두 아래로 정렬합니다.
[프로그램 가능한 PIC MCU 최신 목록] <<< Link
PICkit 2 Programmer Application v2.61MPLAB IDE v8.40
|
|
MPLAB IDE에서 라이팅 지원을 하지 않는 디바이스는 PICkit 2 Programmer Application을 열어 놓으시고
프로그램 버튼을 사용하시면 편리합니다.
(PICkit 2 Programmer에서 Programmer > Write on PICkit Button에 √ 가 되어 있어야 Button사용 가능)
※ PIC16F84A, PIC16F877 등 등, 오래 전에 출시된 마이크로콘트롤러를 사용 하실 때에는
해당 DataSheet를 참고하여 사용하시기 바랍니다.
[펌웨어 및 OS]
- 향 후 MPLAB IDE와 PICKIT2 Programmer에서 가능함
- 출고시 최신 버전으로 다운로드 되어 있음 (OS Firmware Version 2.32.00)
|
|
||||
PICmicro®, PICkit™2, MPLAB®, ICSP™는 Microchip사의 상표 및 등록상표
[프로그래밍 절차]
- MPLAB IDE 사용 시
1. MPLAB 메뉴에서 Configure
- Select Device 로 디바이스 선택
2. File - Import 메뉴로 Hex File 읽어들임.
3. View -
Program Memory 메뉴로 Hex 파일 내용 확인
4. Configure - Configuration Bits 메뉴로 프로그램
옵션 비트 설정
5. Programmer - Select Programmer - PICKIT2 메뉴로 프로그래머 설정
7. Programmer - Enable Programmer 메뉴로 장치와 연결
8. Programmer - Program 메뉴
혹은 툴바 아이콘을 이용하여 프로그램 실행
- PICKIT2 Programmer 사용 시
1. 메뉴에서 Configure
- Select Device 로 장치 선택 (Manual Device Select에 체크를 하지 않으면 Device 자동 선택됨)
2. File - Import 메뉴로 Hex File 읽어들임.
3. Configuration Bit가 포함되어있지 않은 파일은 Configuration를 클릭하여 설정.
4. View -
Program Memory 메뉴로 Hex 파일 내용 확인
5. Program Button누름
