     ● E-CAD는 OrCAD, P-CAD, PADS PowerPCB, TangoPro, WINPCB, MyCAD, CADstar 등 수 많은 종류들이 있다. (수 백종으로 추정)
         초기 DOS에서 사용되던 용량이 100KB정도
smARTWORK Tool이 있었는데 간단한 PCB를 만드는데는 충분하다.
      -  Tool의 선택에 있어서는 모두 각각의 독특한 기능들을 가지고 있기 때문에,  어느 Tool 이든지 자기에게
         숙달된 Tool많큼 좋은 것은 없는 것으로 생각된다.
         처음 EDA를 접하신다면 선택이 중요한 일인데, 여러 Tool을 직접 경험 해보고 자기가 좋아하는 스타일의 것을
         선택하는 것이 바람직 할것 같다.
       - 개인이 사용하기에는 비용이 많이 들어가는 것이 문제입니다만  선택을 위해서는 시험적으로 사용해 볼 수는 있는
         시험버전을 사용해 보는 것도 방법입니다. 이런
시험버전은 일부 기능을 사용하지 못하거나 날짜 제한이 있다.
         가격은 대체로 수십만원에서 수백만원 또는 그 이상을 하는 것도 있다.

         아래는 그중 하나의 Tool인 P-CAD
(Windows 버전)에 대하여 알아 보았다.

    (1)  Tango 와 P-CAD의 변천

P-CAD  +

TANGO-Pro  =

ACCEL

EDA  → P-CAD 2000 → P-CAD 2001 → P-CAD 2002 → →

Dos
                   (Ver. 8.6 )

윈도우버전

     |

 └ Electronic Design Automation

     └ACCEL Technologies Inc (San Diego California USA)


    * Tang
    o 2.x 의 DOS Version이 Windows3.1, 95 용인 Tango-Pro 로 발전해서 도스용 P-CAD8.6과  결합.


    * P-CAD 2001은 윈도우 버전(Windows Version)으로 버전 ACCEL EDA Ver 12 부터 시작하여

    ACCEL EDA Ver 15 버전,  P-CAD 2001 (Ver 16), 2003년 10월 현재 P-CAD 2002 (Ver 17)

       ※
    ACCEL EDA 에서  P-CAD 200X 로 바뀌면서 Option이 기본으로 포함.

    P-CAD 200X 로 업그레이드 되면서 Layer 수가 99개에서 999개로 증가, Net의 Add/Remove,
           Copper Tie의 중복 사용 가능, 개선된 Copper Pour, Arc, Line, Pad, Via, Test Point,
           Copper Pour에도 Fix 기능이 적용 등 몇 가지 기능들이 추가되었다.




P-CAD의 변천사

- 1988.  . "Tango Series II" 출시 (ACCEL Technologie社)
- 1983~1995 P-CAD 8.6까지 Altium이라는 회사에 소속
- 1995 P-CAD를 ACCEL Technologies에서 인수
- 1993년 "TangoPRO" Windows 버젼 출시
- 1996. 3 ACCEL EDA V12 출시 (P-CAD V8.6으로 Dos 버젼의 막을 내리고 P-CAD windows 시작)
- 1996.11. ACCEL EDA V12.1
- 1997. 8. ACCEL EDA V13
- 1998. 8. ACCEL EDA V14
- 1999. 8. ACCEL EDA V15
- 2000. 1. ACCEL Technologies를 PROTEL에서 인수
- 2000. 3. P-CAD 2000 출시(ACCEL EDA V15에 옵션을 포함)
- 2000. 6. P-CAD 2000 Shape-Based Autorouter 출시
- 2000. 9. P-CAD 2000 CAMtastic 2000 Designers' Edition 출시
- 2001. 2. P-CAD 2001 출시
- 2001. 8. PROTEL이 P-CAD를 인수하고 회사명을 ALTIUM으로 바꿈.
- 200x. x. P-CAD 2002
- 200x. x. P-CAD 2004

- 200x. x. P-CAD 2006



    (2) ACCEL EDA (P-CAD 2001)의 구성

    1) Schematic : 회로도 작성용 프로그램 (*.Sch)

    2) PCB : 패턴 설계용 프로그램 (*.Pcb)

             ① P-CAD PCB : 부품과 Layer의 수가 제한이 없는 대용량의 설계용 프로그램
        ※ P-CAD PCB 의 Autorouter
       ㉠ Quick Route : 교육용 자동 부품배선 프로그램
       ㉡ Pro-route 2/4 : 4층기판/4,000핀까지 자동배선  ┐
       ㉢ Pro-route : 자동 부품배선                                  } 옵션으로 미설치됨
       ㉣ Specctra : 대용량의 자동결선 프로그램             ┘

             ② Tango PCB : 부품수 400개 이하이고,  6층 이하의 Layer로 구성된 소규모의 패턴 설계용 프로그램
                                      ( ==> 학교 교육용 프로그램 )

    3) Library Manager (부품관리자)

      : Component(부품소자)를 작성하고 관리하는 프로그램
        즉  ㉠ 회로기호(심볼)와  ㉡ 실물기호(패턴)를 작성하고 관리한다

    (3) ACCEL EDA 시스템 사양 (System Requirements)

    1) 플렛폼 : 윈도 95 & 윈도 NT          2) PC : 486 , Pentium
    3) RAM : 16 MB 이상                      4) Harddisk : 45 MB 이상
    5) Graphics Card : VGA급 이상

    (4) P-CAD2001 시스템 사양 (System Requirements)
         Minimum System

- Windows 95/98                         - PC with Pentium 166Mhz
          - 64MB RAM                               - 200MB hard disk space
          - Desktop area 800 x 600 pixels     - 256 Color Palette
          - CD-ROM drive                          - Mouse

        Recommended System

- Windows NT 4 / 2000 Professional                                 - PC with Pentium III Processor
          - 128MB RAM  (256MB for high component / net count)      - 250MB hard disk space
          - Desktop area 1024 x 768 pixels                                      - 32-bit Color Palette
          - CD-ROM drive                                                             - Mouse or compatible pointing device

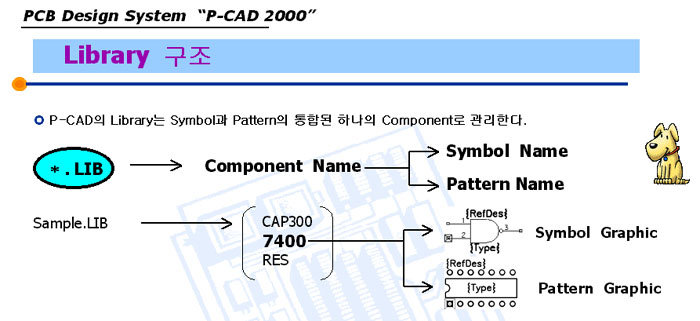

    P-CAD의 Library는 Symbol과 Pattern의 통합된 하나의 Component로 관리한다

  • Symbol과 Pattern간의 정확한 Pin Assign을 할 수 있으며 Graphic상으로도 확인할 수 있다.
  • 회로도에서 PCB로 전환하는 과정에서 Net의 Pin Assign의 오류는 있을 수 없다.
  • 회로도와 PCB간에 서로 Cross-Highlight를 할 수 있다.
  • 회로도에서 선택한 Symbol은 PCB에서 해당하는 Pattern이 선택된다.
  • 회로도와 PCB간에 어느 한쪽에서 Component의 추가, 삭제, RefDes 변경의 내용이 다른 한쪽에 자동으로 적용된다.




     ◆

P-CAD 2001 만든회사

 2001년 8월 P-CAD를 최종으로 인수한 PROTEL이 회사 명칭을 ALTIUM으로 바꾸었음.

                 ACCEL Technologies, Inc.
                 6825 Flanders Drive,  San Diego, CA 92121-2986

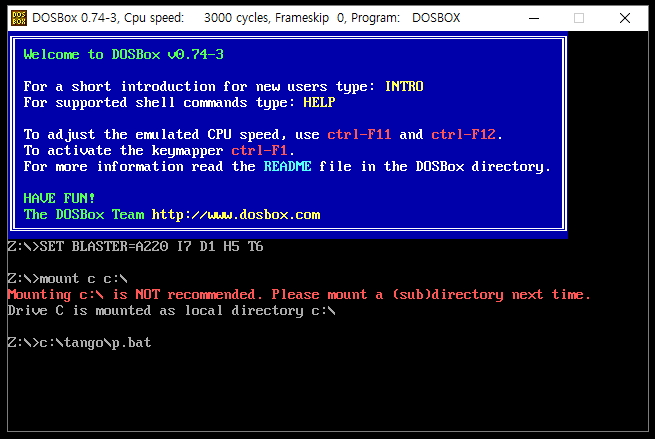

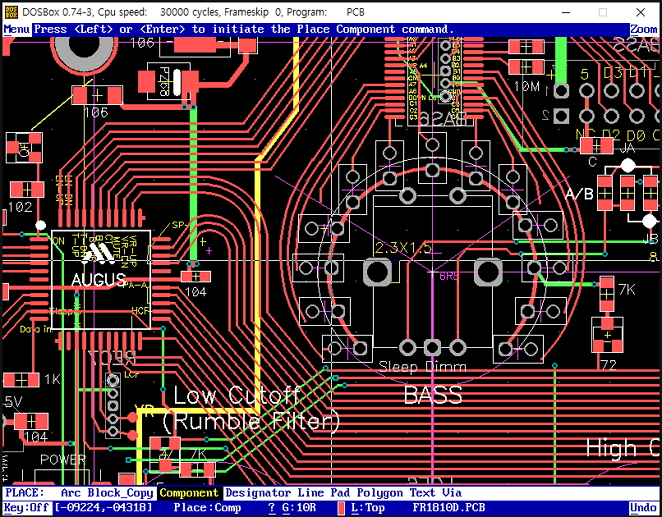

     ◆  DOS Tango 드라이버  <Link>


     ◆   mil ↔ mm 변환 계산기  >>>>>>>>>>>>>>>>>>





1000mil

25.4mm

1 inch

500mil

12.7mm



100mil

2.54mm



50mil

1.27mm



10mil

0.254mm



1mil

0.0254mm








mm

mil
(1/1000 inch)

mm

inch

0.2

8

0.203



0.3

12

0.304



0.4

16

0.406



0.5

20

0.508





0.6

24

0.609



0.7

28

0.711



0.8

32

0.813



0.9

36

0.914





1.0

40

1.016



1.2

48

1.219



1.5

60

1.524



1.8

71

1.803





2.0

79

2.007



2.2

87

2.209



2.3

91

2.311



2.5

99

2.515





2.8

111

2.819



3.0

119

3.023



3.2

126

3.200



3.5

138

3.505





4.0

158

4.013



4.78

188

4.775

3/16

5.0

197

5.004



6.35

250

6.350

1/4



8.0

315

8.001




     ◆
SMD size







mm

inch

mil



1005

0402

40*20

R,C



1608

0603

60*30

R,C

2012

0805

80*50

R,C



2520

1008

100*80

L

3216

1206

120*60

R,C



3225

1210

120*100

R,C

4832

1812

180*120







     ◆
P-CAD 2001 Viewer Program  : P-CAD로 작업한 SCH, PCB File을 본 프로그램 없이도 File을 Open하여
                                                       Net, Symbol, Pattern 등의 정보를 볼수 있으며 출력도 가능.                  <Link>


     ◆
Camtastic2000Viewer  : 거버 데이터를 확인하는 프로그램입니다.   <Link>

     ◆   만능계산기  <Download>

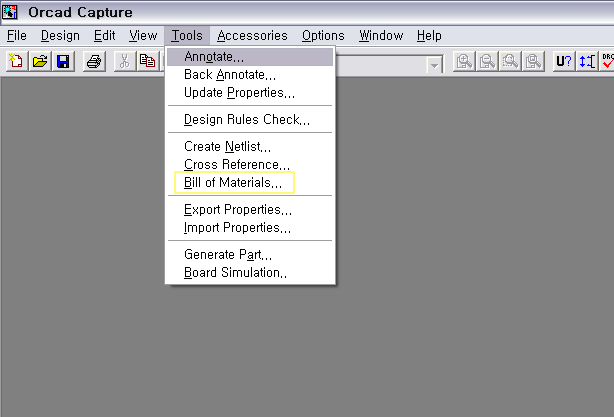

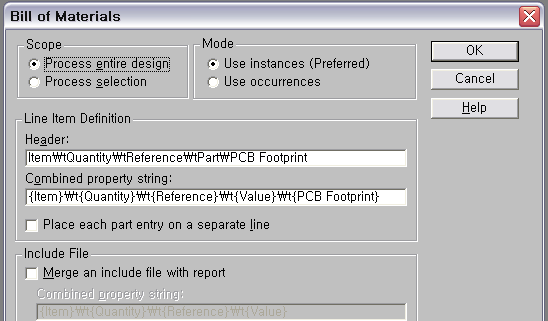

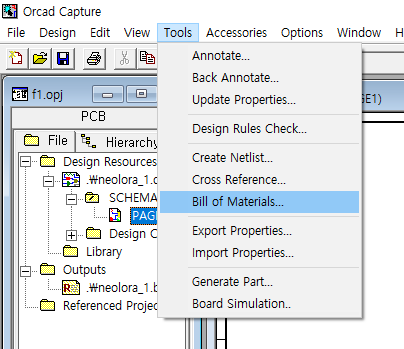

※ obj > sheet select > U?(menu :Tool) Annotate

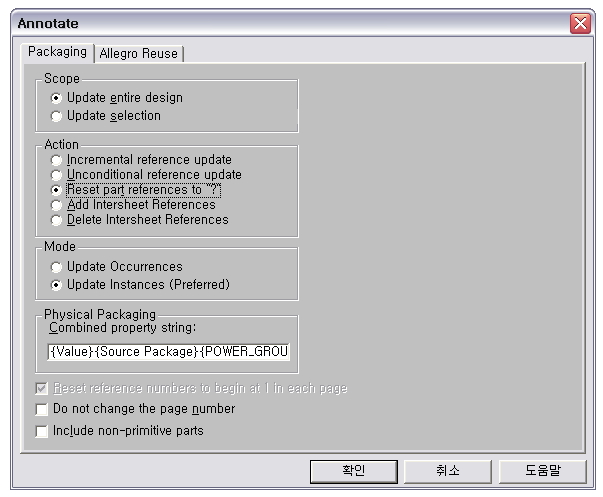

   1. Reference Num Reset(delete) ?

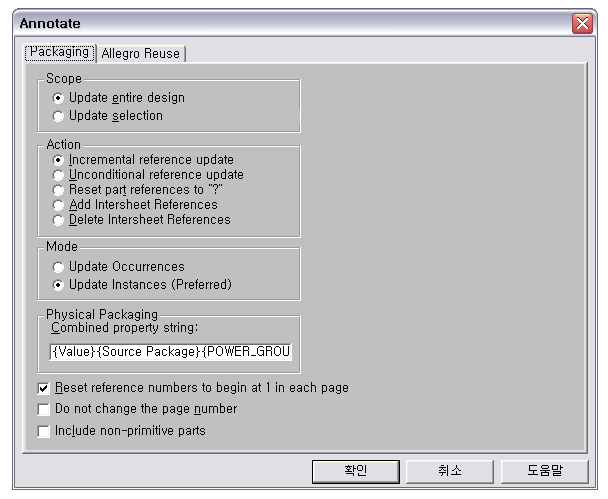

   2. Reference Num 1~ update
